Description du projet

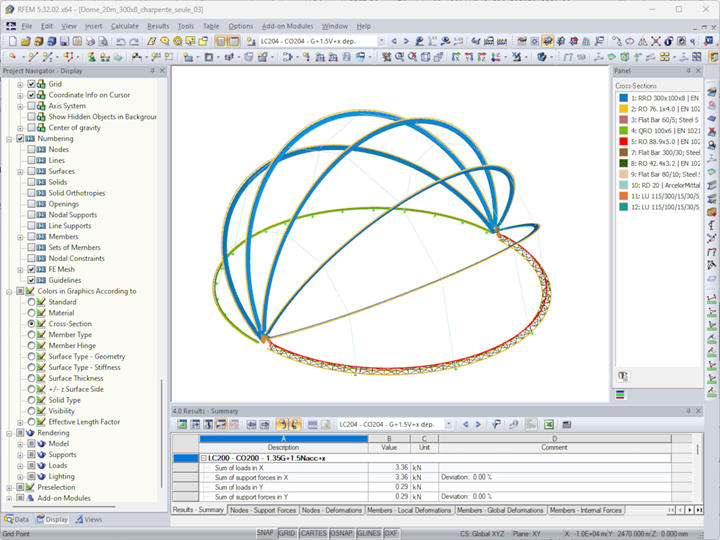

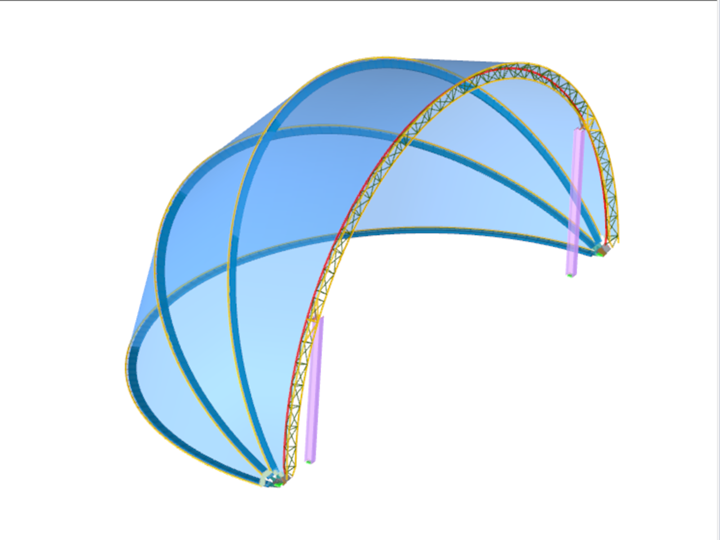

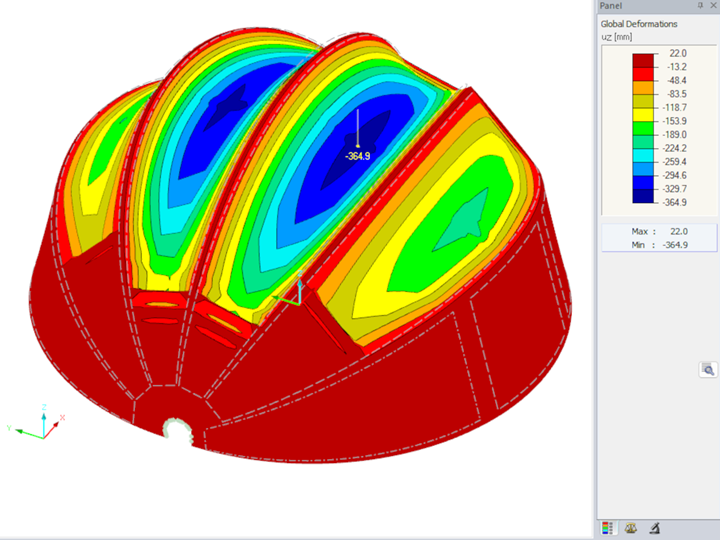

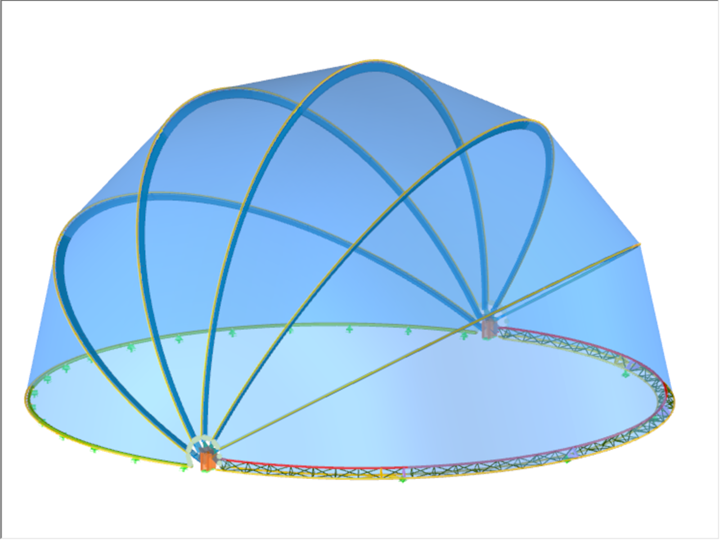

La structure est constituée de 6 arcs mobiles permettant l'ouverture de l'ensemble. Les 5 premiers arcs du dôme sont constitués d'éléments filaires simples, tandis que le 6ème est conçu tel un treillis tridimensionnel en 5 tronçons d'arcs. Afin d'atteindre une position ouverte jusqu’à 180°, deux bracons avec une section HEB 280 disposés à chaque extrémité de l'arc en treillis tridimensionnel sont activés en rotation par deux motoréducteurs. Cela permet d'actionner aussi bien l'ouverture du dôme, que la fermeture.
D’autres modèles RFEM 5 ont été réalisés sur ce projet pour analyser les assemblages mécano-soudés des barres du treillis tridimensionnel et des bracons avec les motoréducteurs en utilisant un comportement de matériau non linéaire.
Étude du projet
Dans un premier temps, une recherche de forme a été effectuée pour la membrane textile avec le module RF-FORM FINDING sur la globalité du modèle. Cela a permis la vérification des efforts dans la membrane textile ainsi que le prédimensionnement de la structure.
Dans un second temps le chargement de la structure métallique a été appliqué à partir des réactions d’appuis du modèle de membrane, afin de pouvoir lancer un calcul au second ordre avec imperfections générées automatiquement à l’aide des modules RF-STABILITY et RF-IMP.
Enfin, la vérification des éléments a pu être finalisée avec les modules RF-STEEL Members et RF-STEEL EC3. Des calculs d’assemblages et d’ancrages ont également été réalisés aux éléments finis avec des modèle de matériaux élasto-plastique, grâce au module RF-MAT NL.
