Cupola retrattile in acciaio e membrana, Francia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

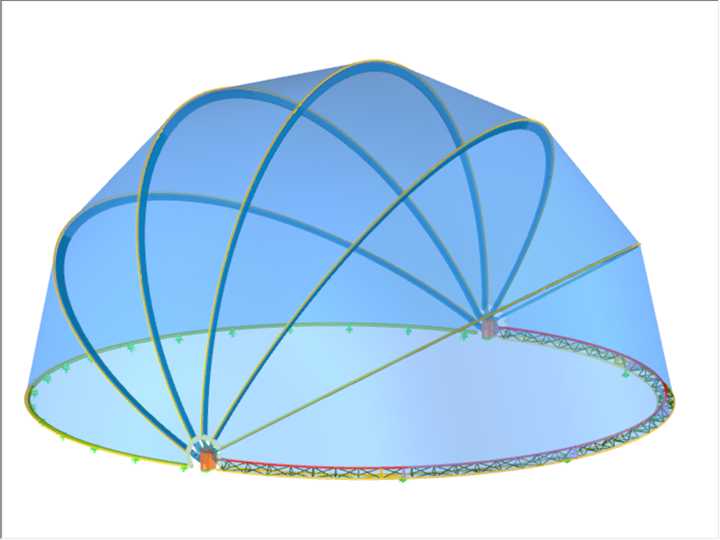

Il progetto della cupola retrattile con un diametro di 20 m è stato eseguito da Odo S&E, un cliente Dlubal.

Progettazione strutturale Odo S&E - M. Ouvrard
+33 6 63 70 34 37 / [email protected]

Descrizione del progetto

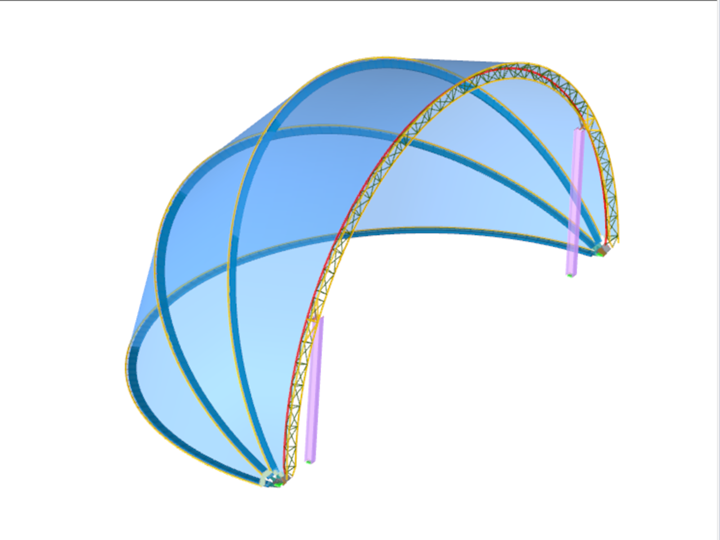

La costruzione è composta da sei archi mobili, che consentono l'apertura dell'intera struttura. I primi cinque archi della cupola sono costituiti da elementi di aste semplici, mentre il sesto elemento è progettato come una travatura reticolare tridimensionale con cinque sezioni ad arco. Per ottenere una posizione aperta fino a 180°, due puntoni con una sezione trasversale HEB 280 disposti ad ogni estremità dell'arco della travatura reticolare spaziale sono ruotati da due motoriduttori. In questo modo, è possibile controllare sia l'apertura che la chiusura della cupola.

Altri modelli RFEM 5 sono stati creati per analizzare i collegamenti saldati meccanicamente delle aste della travatura tridimensionale e dei puntoni e dei tiranti con i motoriduttori utilizzando il comportamento non lineare del materiale.

Analisi strutturale

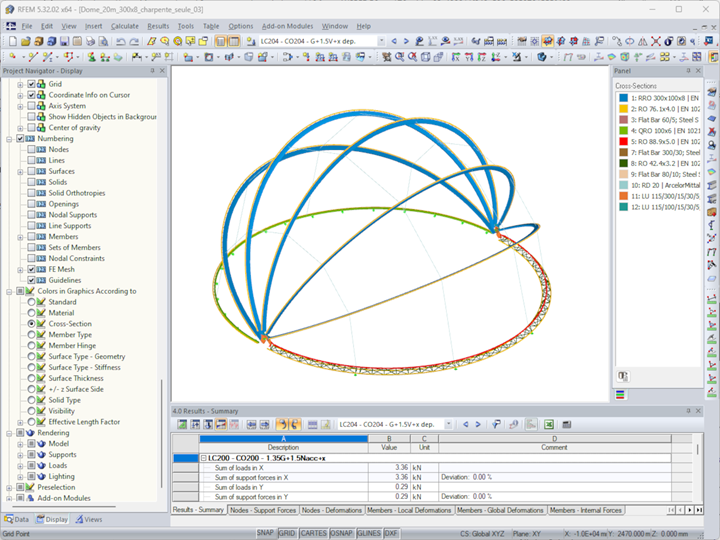

Prima di tutto, la ricerca della forma del telo è stata effettuata con il modulo aggiuntivo RF-FORM-FINDING per l'intero modello. Ciò ha consentito la verifica delle forze nel tessuto della membrana e il predimensionamento della struttura.

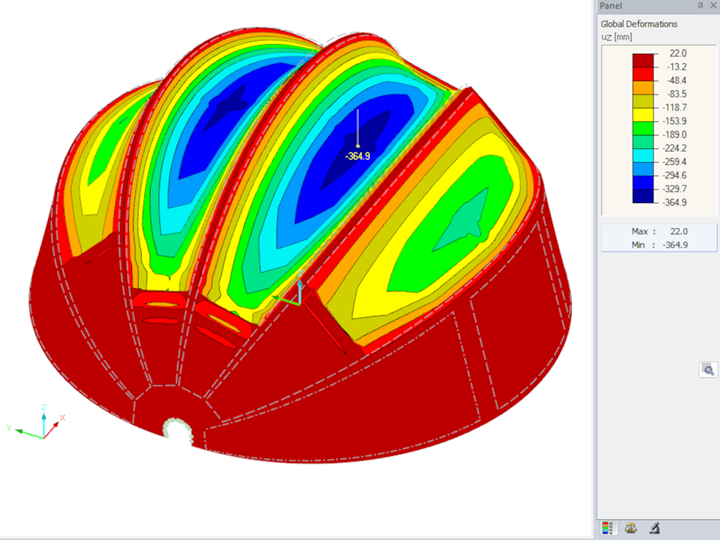

In una seconda fase, il carico della struttura in acciaio è stato applicato dalle reazioni vincolari del modello di membrana per poter avviare un calcolo del secondo ordine con imperfezioni generate automaticamente utilizzando RF-STABILITY e RF-SHAPE-THIN.

Infine, la verifica dei componenti strutturali è stata completata con i moduli aggiuntivi RF-STEEL Members e RF-STEEL EC3. Inoltre, il modulo aggiuntivo RF-MAT NL ha completato i calcoli di collegamento e ancoraggio agli elementi finiti con modelli di materiale elasto-plastico.

Parole chiave

Cupola Struttura in acciaio e membrana RFEM 5 RF-FORM-FINDING RF-STABILITY RF-IMP RF-MAT NL RF-STEEL Members RF-STEEL EC3 EC 3
