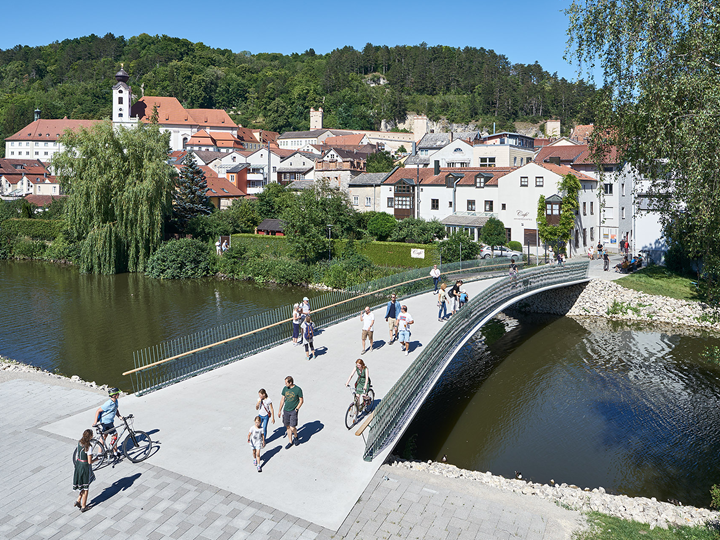

Пешеходный и велосипедный мост «Herzogsteg» в Айхштете, Германия

Тонкий элегантный мост для пешеходов и велосипедистов соединяет старый город и больничный городок крупного районного города Айхштет, Германия. Этот проект заказчика получил премии «Bavarian Engineering Award 2023» и «Ernst & Sohn Engineering Construction Award 2024» - и не без основания, потому что это действительно что-то особенное.

Поскольку мост соединяет старый город со зданиями в стиле барокко и больничный город с современными жилыми и коммерческими зданиями, не только визувльные, но и технические требования были высокими. Риск наводнений и особые грунтовые условия потребовали инновационных решений для создания конструкции, полностью учитывающей доступность, речную гидравлику и возможные паводковые явления.

Конструкция

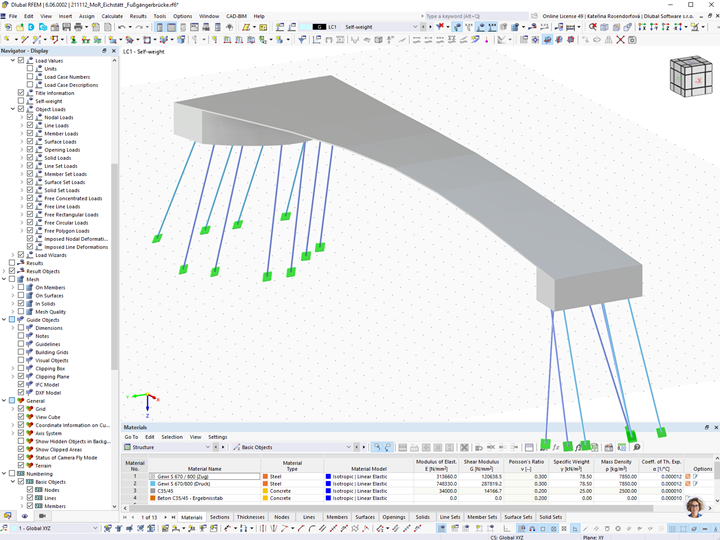

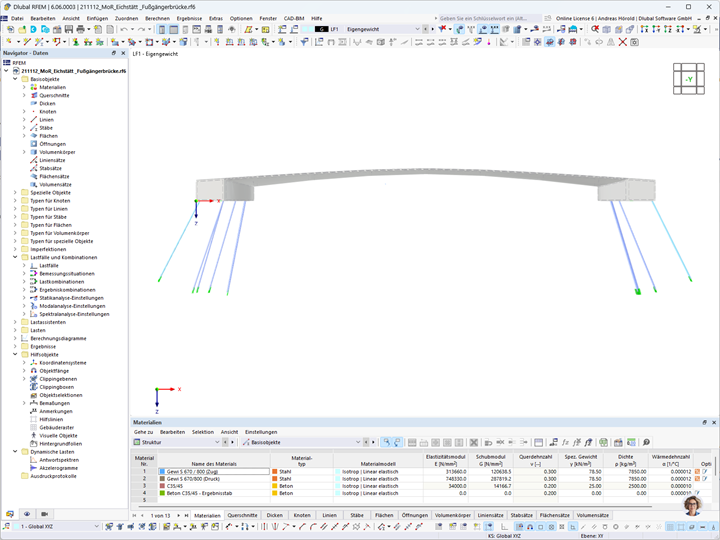

Компания Bergmeister Ingenieure разработала проект с использованием программного обеспечения RFEM от Dlubal. Конструкция моста состоит из железобетонных пластинчатых изогнутых балок, закреплённых на опорах. Сечение моста плавно утончается к краям, что соответствует требованиям на случай наводнения. Нижняя сторона моста также закруглена, чтобы предотвратить повреждение корягами и стволами деревьев.

Зацементированные, слегка наклонённые небольшие буронабивные сваи, рассчитанные на сжатие и растяжение, передают усилия через несколько метров сильно неоднородной искусственной насыпи на несущий гравий. Целью было создать мостовую конструкцию, которая обеспечила бы прочное и не требующее особого ухода соединение между двумя берегами без необходимости гидроизоляции или покрытия. Долговечность обеспечивается с помощью чистого конструкционного бетона с армированием из нержавеющей стали - это действительно впечатляющий проект заказчика.

Место Мост Altmühlbrücke Herzogsteg
10 Herzoggasse
85072 Айхштет
Заказчик Город Айхштет, Германия
www.eichstatt.de
Архитектор Арх. Christoph Mayr
J2M Mayr Metz Architekten Part GmbB, Мюнхен, Германия
www.j2m-architekten.de
Проектирование объекта и конструкций Bergmeister Ingenieure GmbH, Германия
www.bergmeister.eu


Спецификации проекта

Данные о модели

Количество узлов 336
Количество линий 353
Количество стержней 24
Количество поверхностей 46
Количество тел 1
Количество загружений 19
Количество сочетаний нагрузок 4
Количество расчетных сочетаний 17
Общий вес 476,655 t
Размеры 47,992 x 12,387 x 16,261 m
Версия программы 5.30.01
