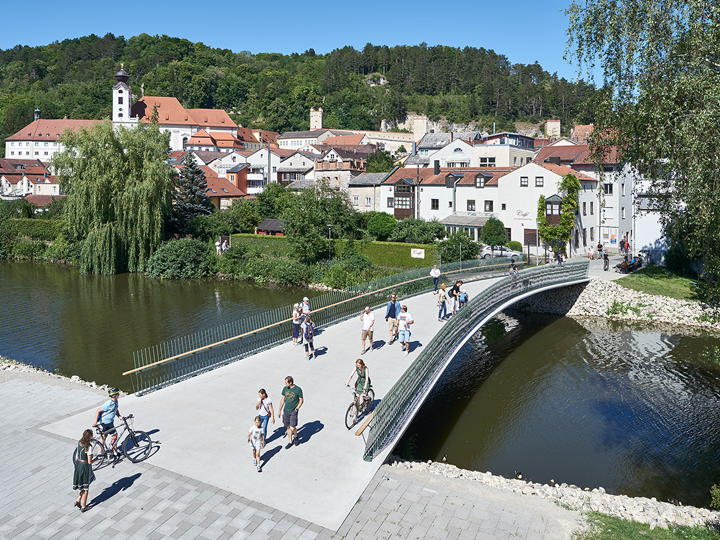

Ponte "Herzogsteg" para peões e ciclistas em Eichstätt, Alemanha

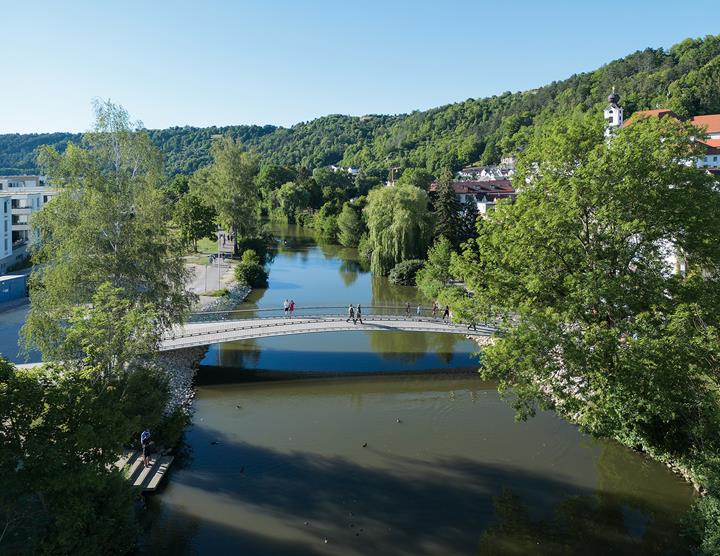

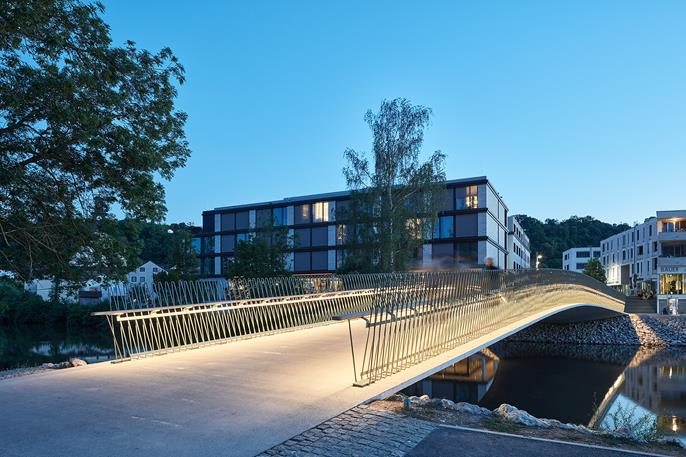

Uma ponte esbelta e elegante para peões e ciclistas faz a ligação entre os bairros Altstadt e Spitalstadt da cidade de Eichstätt. Este projeto de cliente venceu os prémios "Bayerischer Ingenieurpreis 2023" e "Ernst & Sohn Ingenieurbaupreis 2024" – e com justiça, porque se trata realmente de algo especial.

Os requisitos técnicos e visuais para a ponte entre os edifícios barrocos do bairro Altstadt e os edifícios residenciais e comerciais modernos do bairro Spitalstadt foram muito elevados. O risco de cheias e as condições especiais do solo exigiram soluções inovadoras para criar uma estrutura que tenha em conta a possibilidade de acesso, o sistema hidráulico do rio e possíveis inundações.

Estrutura

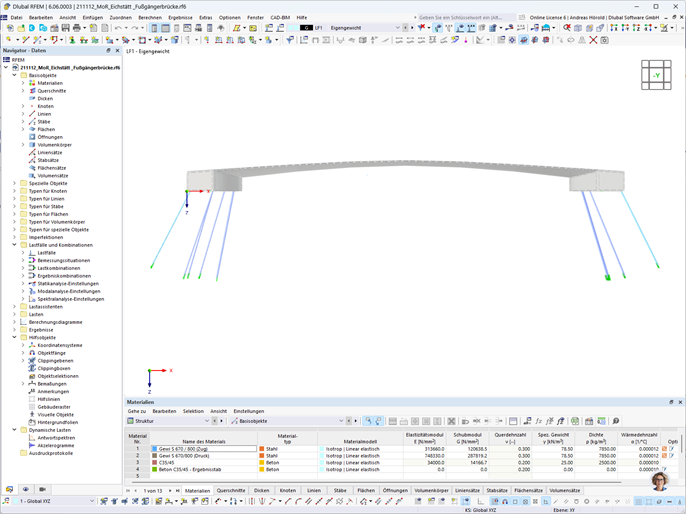

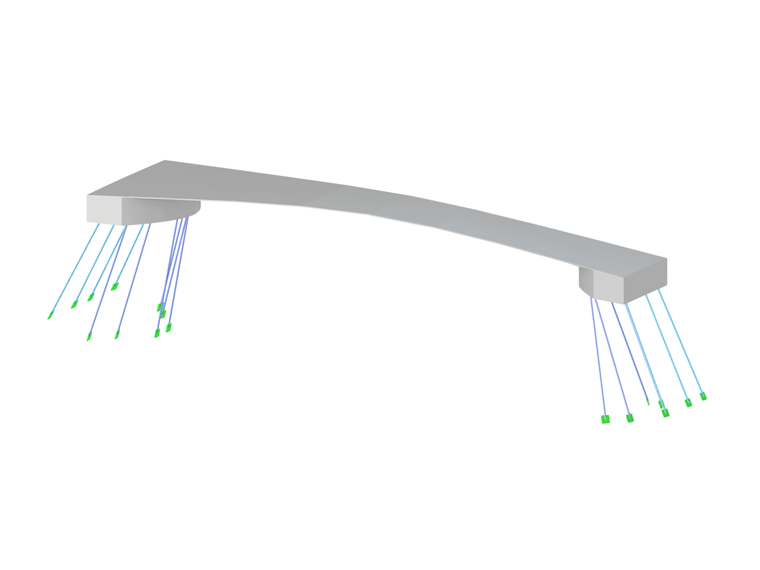

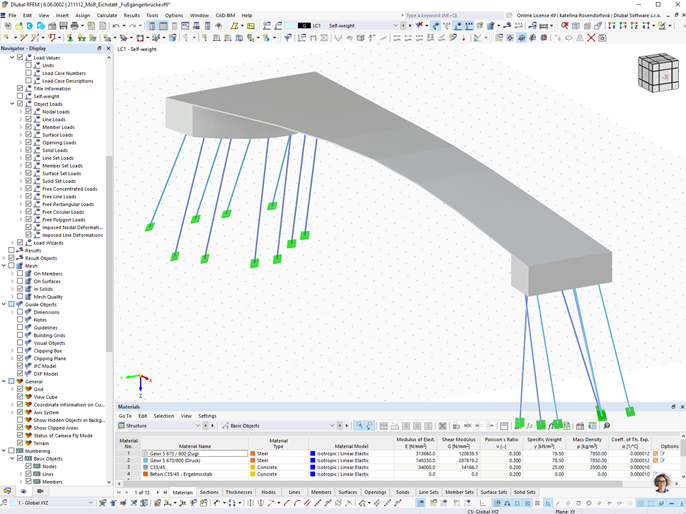

Este projeto foi realizado pela Bergmeister Ingenieure com o software RFEM da Dlubal. A estrutura da ponte é constituída por vigas fletidas em forma de placa de betão armado, fixadas nos encontros da ponte. A secção da ponte estreita de forma aerodinâmica relativamente às bordas para cumprir os requisitos em caso de inundação. A parte inferior da ponte é arredondada para evitar uma superfície de contacto para madeira flutuante e troncos de árvores.

As forças são transferidas através de vários metros de enchimento artificial não homogéneo para o cascalho com a ajuda de estacas perfuradas de pequeno diâmetro e inclinação moderada, dimensionadas para tensões de compressão e tração. O objetivo era ligar as duas margens por uma ponte robusta, sem impermeabilização ou cobertura, que exigisse pouca manutenção. A durabilidade deste projeto de cliente realmente impressionante é garantida pelo betão estrutural puro com armadura em aço inoxidável.

Local Altmühlbrücke Herzogsteg
Herzoggasse 10
85072 Eichstätt, Alemanha
Cliente Große Kreisstadt Eichstätt, Alemanha
www.eichstaett.de
Arquiteto Arch. Christoph Mayr
J2M Mayr Metz Architekten Part GmbB, Munique, Alemanha
j2m-architekten.de
Planeamento estrutural e de objeto Bergmeister Ingenieure GmbH
www.bergmeister.eu


Especificações do projeto

Dados do modelo

Número de nós 336
Número de linhas 353
Número de barras 24
Número de superfícies 46
Número de sólidos 1
Número de casos de carga 19
Número de combinações de cargas 4
Número de combinações de resultados 17
Peso total 476,655 t
Dimensões (métricas) 47,992 x 12,387 x 16,261 m
Dimensões (imperial) 157.45 x 40.64 x 53.35 feet
Versão do programa 5.30.01
