Ponte pedonale e ciclabile "Herzogsteg" a Eichsstutt, Germania

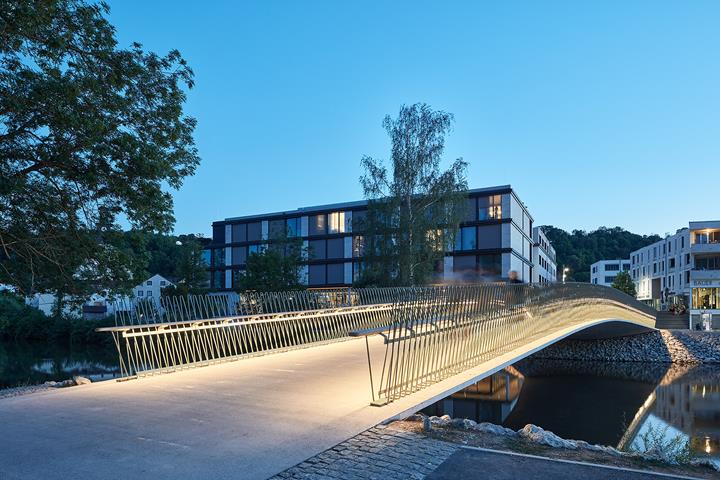

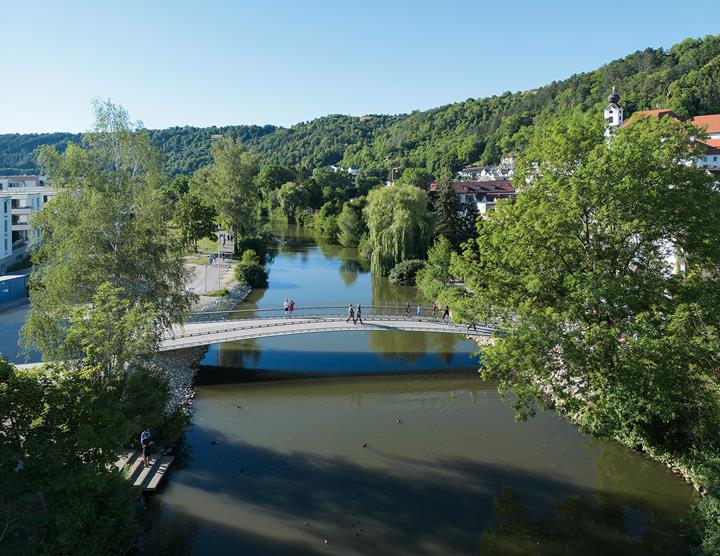

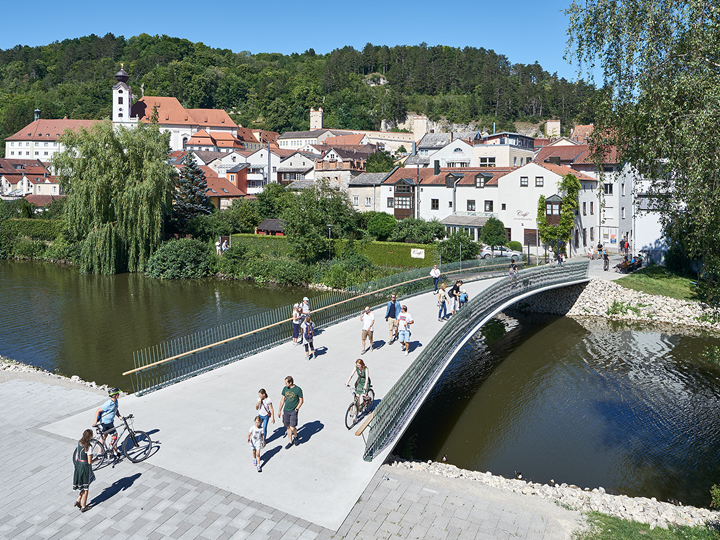

Un ponte snello ed elegante per pedoni e ciclisti collega il centro storico e la città ospitale del grande distretto di Eichstätt, Germania. Questo progetto del cliente è stato premiato con il "Bavarian Engineering Award 2023" e "Ernst & Sohn Engineering Construction Award 2024" - e giustamente, perché è davvero qualcosa di speciale.

Poiché il ponte collega la città vecchia con gli edifici barocchi e la città ospitale con i moderni edifici residenziali e commerciali, i requisiti visivi e tecnici erano elevati. Il rischio di inondazioni e le condizioni speciali del terreno hanno richiesto soluzioni innovative per creare una struttura che tenesse pienamente conto dell'accessibilità, dell'idraulica del fiume e dei potenziali eventi di inondazione.

Struttura

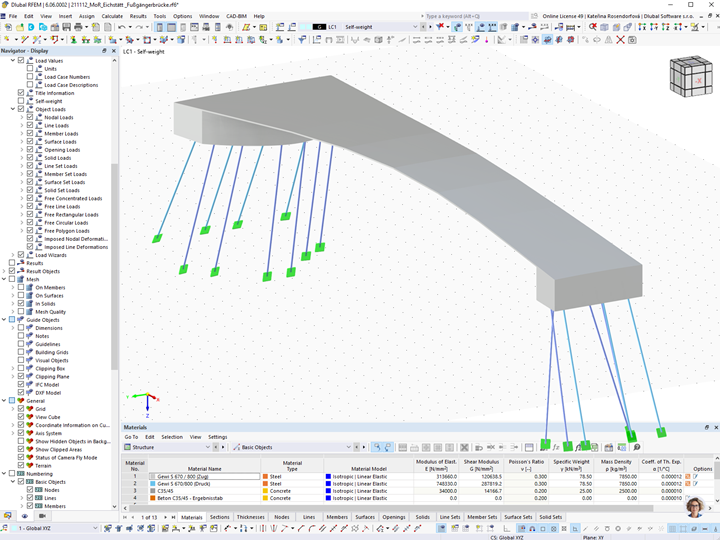

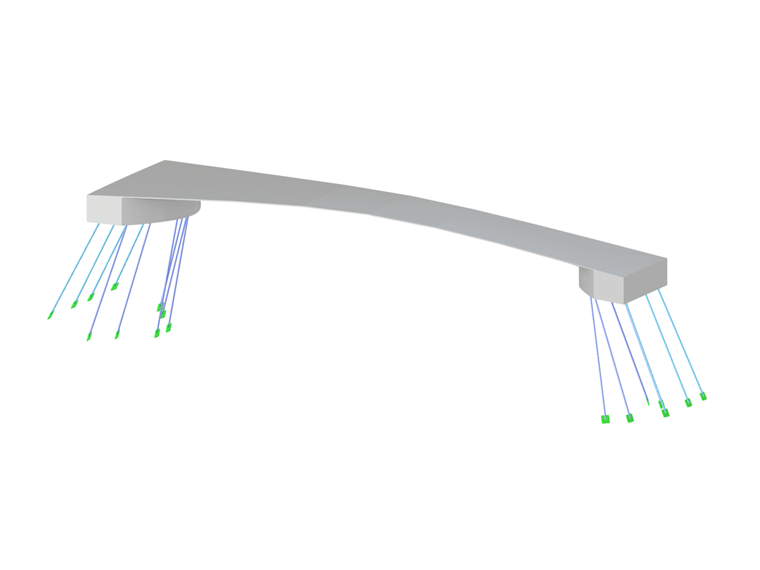

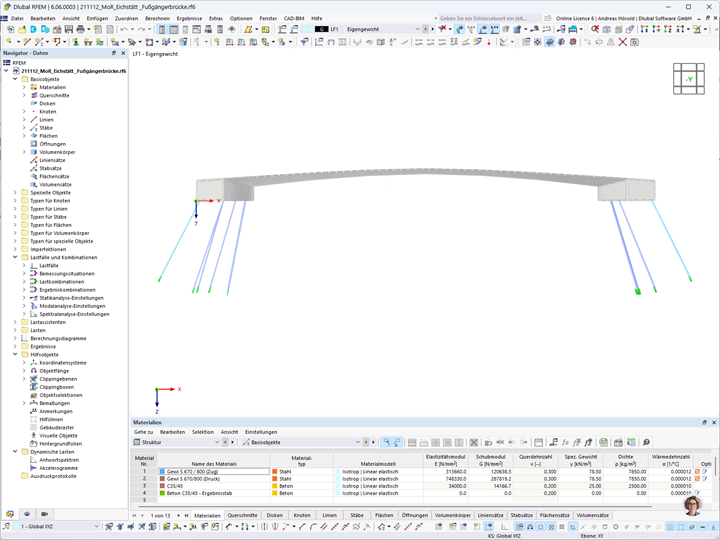

Bergmeister Ingenieure ha realizzato il progetto utilizzando il software Dlubal RFEM. La struttura del ponte è costituita da travi flettenti in cemento armato a forma di piastra curvate piatte fissate alle spalle. La sezione trasversale del ponte si assottiglia in linee di flusso verso i bordi, soddisfacendo così i requisiti in caso di allagamento. Anche il lato inferiore del ponte è arrotondato per evitare danni da legni e tronchi d'albero.

I piccoli pali trivellati, leggermente inclinati, progettati a compressione e trazione, trasferiscono le forze attraverso diversi metri di riempimento artificiale altamente disomogeneo nella ghiaia portante. L'obiettivo era quello di creare una struttura a ponte che fornisse un collegamento robusto e che richiedesse poca manutenzione tra due sponde senza la necessità di sigillatura o rivestimento. La durabilità è garantita dal calcestruzzo strutturale puro con armatura in acciaio inossidabile: un progetto davvero impressionante per il cliente.

Posto Ponte Altmühlbrücke Herzogsteg
10 Herzoggasse
85072 Eichsätt
Committente Città di Eichstätt, Germania
www.eichstatt.de
Architettura Arch. Christoph Mayr
J2M Mayr Metz Architekten Part GmbB, Monaco di Baviera, Germania
j2m-architekten.de,
Design e progettazione strutturale Bergmeister Ingenieure GmbH, Germania
www.bergmeister.eu


Specifiche del progetto

Dati modello

Numero di nodi 336
Numero di linee 353
Numero di aste 24
Numero di superfici 46
Numero di solidi 1
Numero di casi di carico 19
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 17
Peso totale 476,655 t
Dimensioni (metriche) 47.992 x 12.387 x 16.261 m
Dimensioni (imperiali) 157.45 x 40.64 x 53.35 feet
Versione del programma 5.30.01
