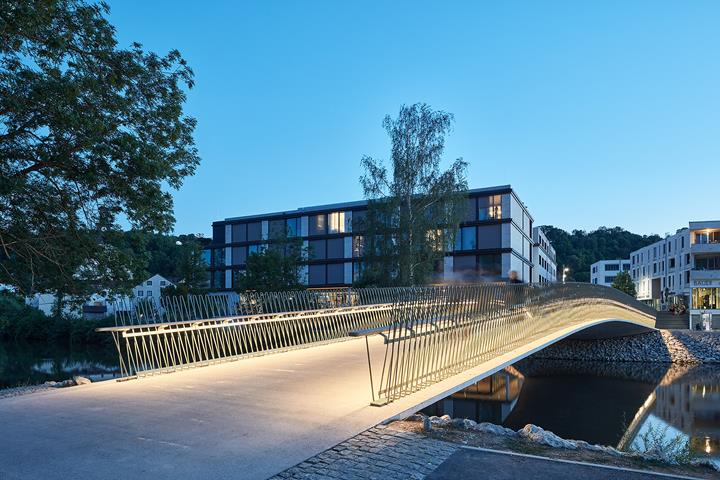

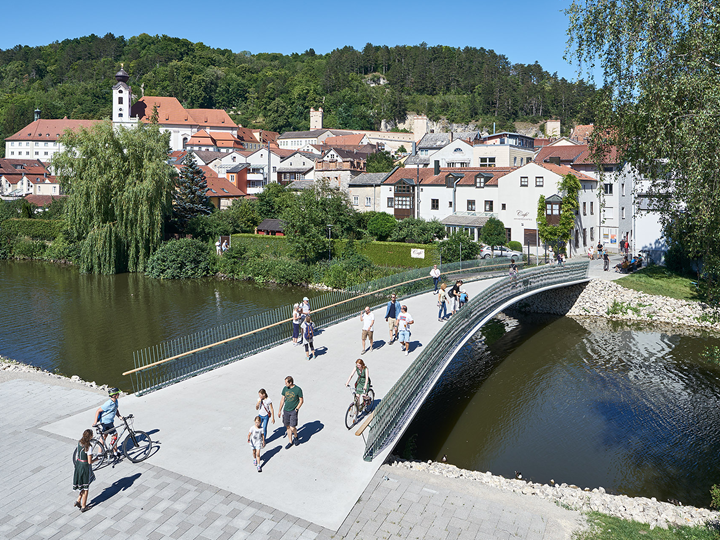

Puente para peatones y ciclistas "Herzogsteg" en Eichstätt, Alemania

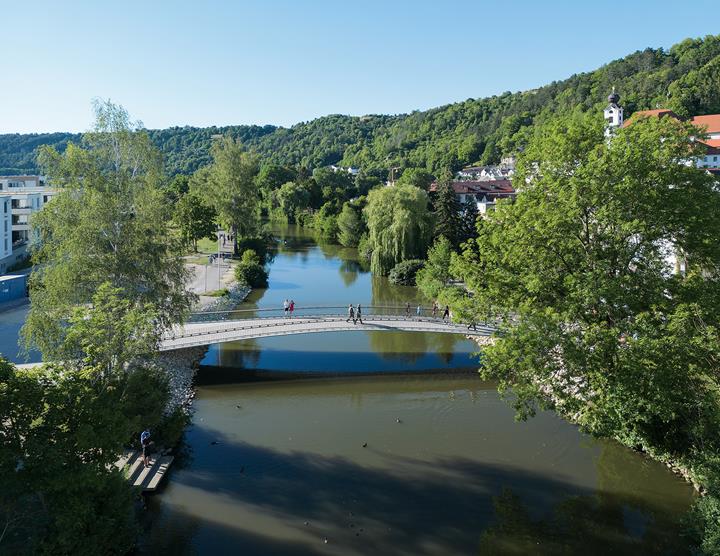

Un puente esbelto y elegante para peatones y ciclistas conecta el casco antiguo y la ciudad-hospital de la gran ciudad del distrito de Eichstätt, Alemania. Este proyecto de cliente fue galardonado con el "Premio de ingeniería de Baviera 2023" y el "Premio de construcción de ingeniería Ernst & Sohn 2024", y con razón, porque realmente es algo especial.

Como el puente conecta los edificios barrocos del casco antiguo con los edificios residenciales y comerciales modernos de la ciudad-hospital, los requisitos visuales y técnicos fueron altos. El riesgo de inundación y las condiciones especiales del suelo requirieron soluciones innovadoras para crear una estructura que tenga en cuenta la accesibilidad, la hidráulica del río y las posibles inundaciones.

Estructura

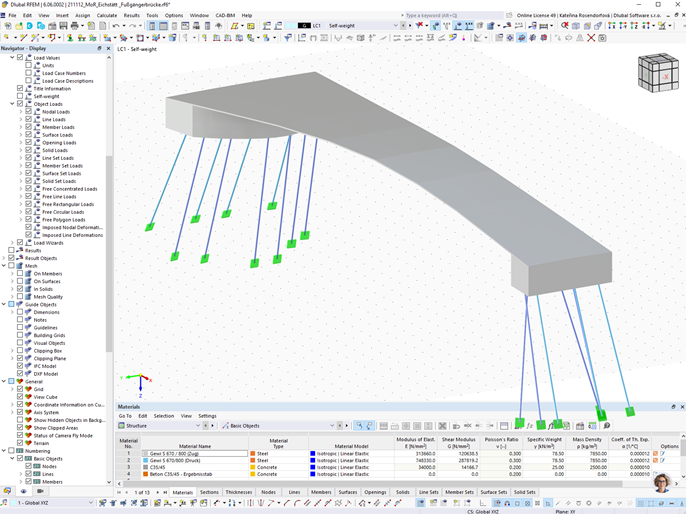

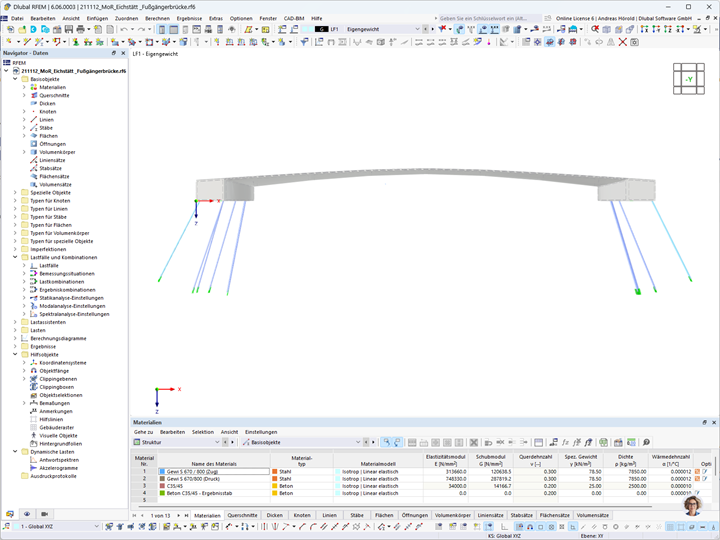

Bergmeister Ingenieure diseñó el proyecto utilizando nuestro programa de elementos finitos RFEM. El tablero de hormigón armado tiene una sección con una cuidada aerodinámica para los posibles episodios de inundaciones. La sección del puente se adelgaza de forma aerodinámica hacia los bordes, cumpliendo así las exigencias en caso de inundación. La parte inferior del tablero también se redondea, evitando así que obstáculos flotantes como troncos u otro tipo puedan bloquear el paso hidráulico.

El tablero descarga sobre varios metros de relleno artificial muy poco homogéneo que soporta la carga. El objetivo fue crear una estructura que fuera robusta y de bajo mantenimiento, sin impermeabilización ni revestimiento. La durabilidad está asegurada por el hormigón estructural con armadura de acero inoxidable… ¡un proyecto de cliente realmente impresionante!

Lugar Puente Altmühlbrücke Herzogsteg
Herzoggasse, 10
85072 Eichstätt
Inversor Ayuntamiento de Eichstätt, Alemania
www.eichstatt.de
Arquitecto: Arq. Christoph Mayr
J2M Mayr Metz Architekten Part GmbB, Múnich, Alemania
j2m-architekten.de
Diseño del objeto y diseño estructural Bergmeister Ingenieure GmbH, Alemania
www.bergmeister.eu


Especificaciones del proyecto

Datos del modelo

Número de nudos 336
Número de líneas 353
Número de barras 24
Número de superficies 46
Número de sólidos 1
Número de casos de carga 19
Número de combinaciones de carga 4
Número de combinaciones de resultados 17
Peso completo 476,655 t
Dimensiones (métricas) 47,992 x 12,387 x 16,261 m
Dimensiones (imperiales) 157.45 x 40.64 x 53.35 feet
Versión del programa 5.30.01
