Passerelle cyclo-piétonne « Herzogsteg » à Eichsstätt, Allemagne

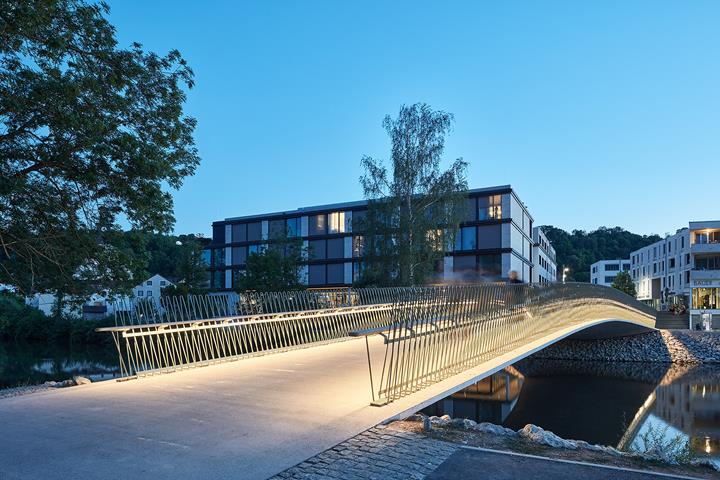

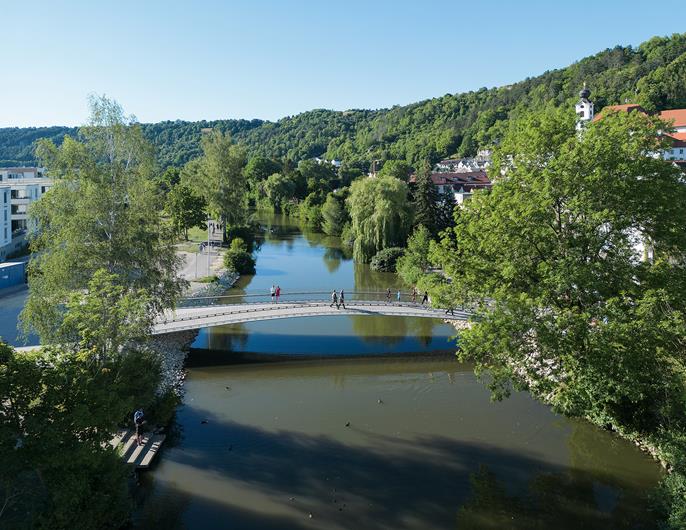

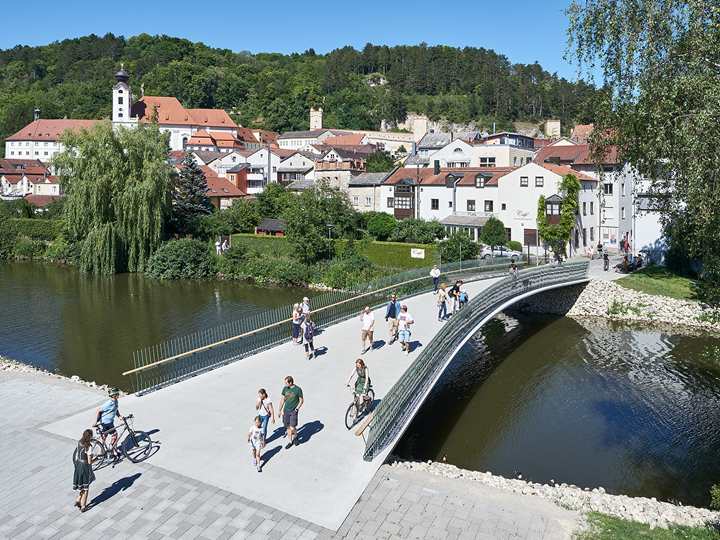

Une passerelle cyclo-piétonne élancée et élégante relie désormais la vieille ville au quartier de l'hôpital de la commune bavaroise d'Eichstätt. Ce projet client remarquable a bien mérité d'être récompensé par le « Prix des ingénieurs de Bavière 2023 » et le « Prix d'ingénierie Ernst & Sohn 2024 ».

Le pont reliant les bâtiments baroques de la vieille ville aux immeubles de bureau et d'habitation modernes du quartier de l'hôpital devait répondre à d'importantes exigences, non seulement esthétiques, mais aussi techniques. Les risques d'inondation et les conditions particulières du sol ont nécessité des solutions innovantes afin de créer une structure accessible prenant en compte les spécificités du flux de la rivière et les éventuelles inondations.

Structure

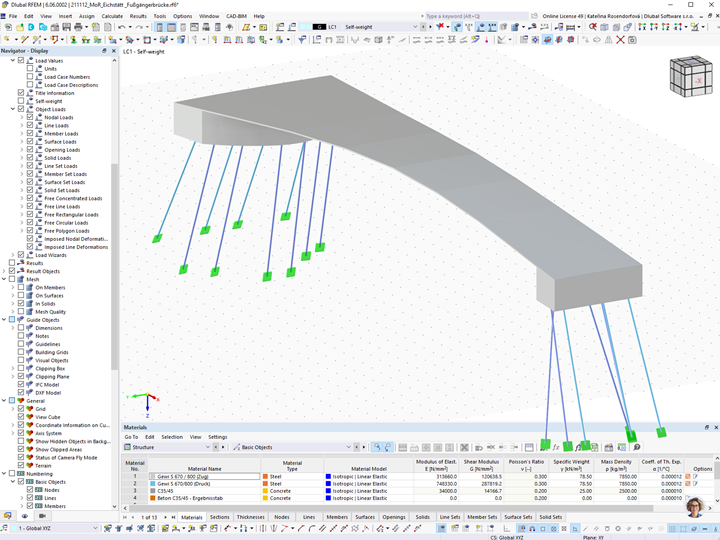

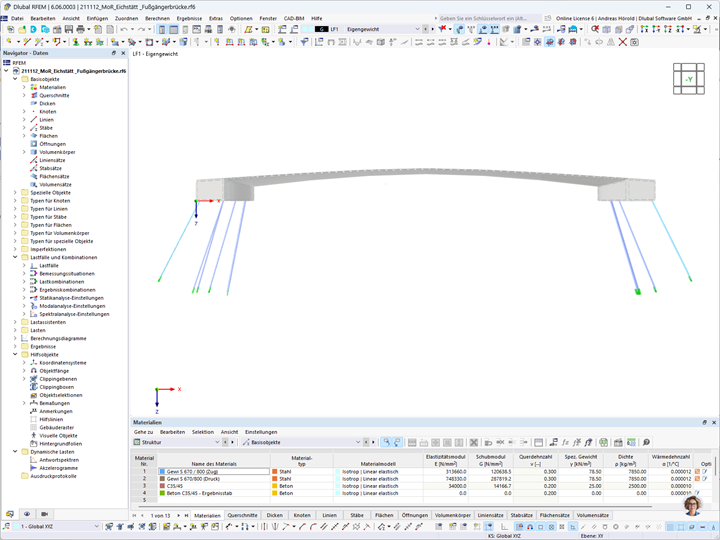

Ce projet a été conçu par Bergmeister Ingenieure à l'aide du logiciel RFEM de Dlubal Software. La structure du pont est constituée de poutres fléchissantes en forme de plaque en béton armé fixées à leurs culées. La section du pont est profilée à ses bords afin de se conformer aux exigences en cas d'inondation. La partie inférieure du pont a été arrondie en conséquence afin d'éviter les dégâts causés par le bois flotté, voire les troncs d’arbre.

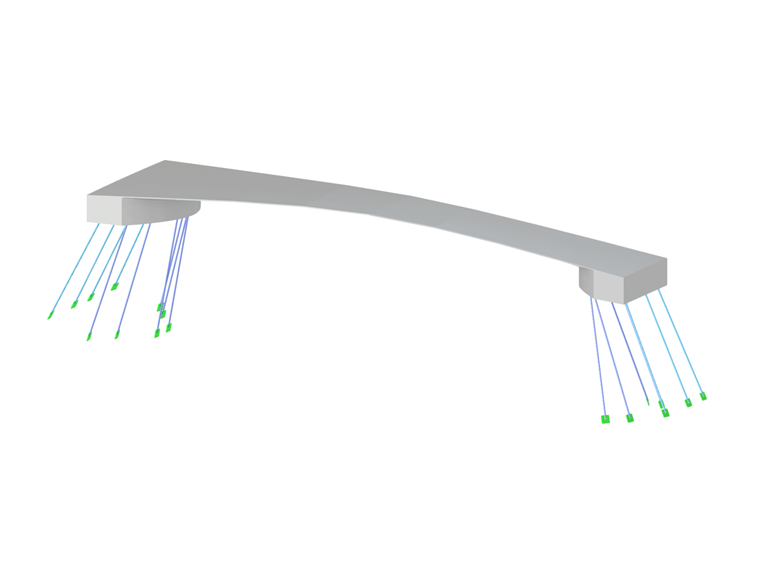

Les efforts sont transférés sur plusieurs mètres de remblai artificiel très hétérogène dans le gravier porteur à l'aide de petits pieux forés en mortier comprimés et légèrement inclinés ayant fait l'objet d'une vérification en compression et traction. L'objectif était de relier les deux rives par un pont robuste sans étanchéité ni revêtement, qui ne nécessiterait que peu d'entretien. La durabilité de ce projet client réellement impressionnant est assurée par du béton avec armatures en acier inoxydables.

Position Altmühlbrücke Herzogsteg
Herzoggasse 10
85072 Eichstätt, Allemagne
Maître d'ouvrage Municipalité d'Eichstätt
www.eichstaett.de
Architecte Arch. Christoph Mayr
J2M Mayr Metz Architekten Part GmbB, Munich, Allemagne
j2m-architekten.de
Conception et ingénierie des structures Bergmeister Ingenieure GmbH
www.bergmeister.eu


Spécifications du projet

Données de modèle

Nombre de nœuds 336
Nombre de lignes 353
Nombre de barres 24
Nombre de surfaces 46
Nombre de solides 1
Nombre de cas de charge 19
Nombre de combinaisons de charges 4
Nombre de combinaisons de résultats 17
Poids total 476,655 t
Dimensions (métrique) 47,992 x 12,387 x 16,261 m
Dimensions (impériales) 157.45 x 40.64 x 53.35 feet
Version du logiciel 5.30.01
