德国艾希施图特 Herzogsteg 人行自行车桥

艾希斯(Eichs) 该客户项目获得了“ 2023 年巴伐利亚工程奖”和“ 2024 年安永工程奖”,因为它真的很特别。

该桥连接了老城区巴洛克式建筑与现代化的住宅和商业建筑,无论是在视觉上还是技术上都有很高的要求。 洪水的风险和特殊的土壤条件需要创新的解决方案,以便创建一个充分考虑到可达性、河流水力学和可能的洪水事件的结构。

框架结构

Bergmeister Ingenieure 使用德儒巴软件 RFEM 来完成该项目。 桥梁结构为固定在桥台上的钢筋混凝土弯曲梁板。 以便桥面可以抵抗洪水侵蚀, 桥的底部进行倒圆角处理,以免浮木与树干接触。

力通过堆积在砂砾中传递。 其目的是建造坚固耐用且易于维护的桥梁结构,该结构无需进行防水处理或涂层处理。 不锈钢板加固的纯混凝土结构确保了该楼板的使用寿命,这是一个令人印象深刻的客户项目。

位置 Herzogsteg 的 Altmuehl 桥,德国
黑尔佐格街10号
85072 Eichsätt
所有者 德国 Eichs End
www.eichstatt.de
建筑设计 拱形Christoph Mayr
J2M Mayr Metz Architekten Part GmbB 德国慕尼黑
j2m-architekten.de
规划和结构设计 Bergmeister Ingenieure GmbH
bergmeister.eu


项目说明

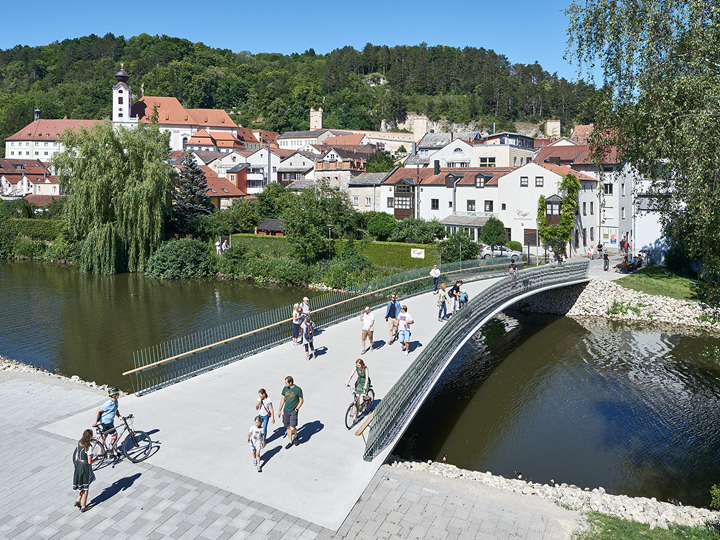

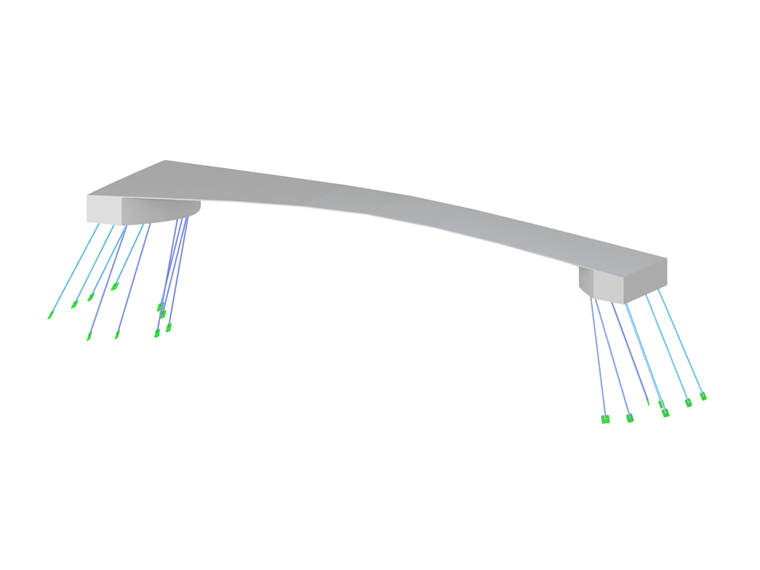

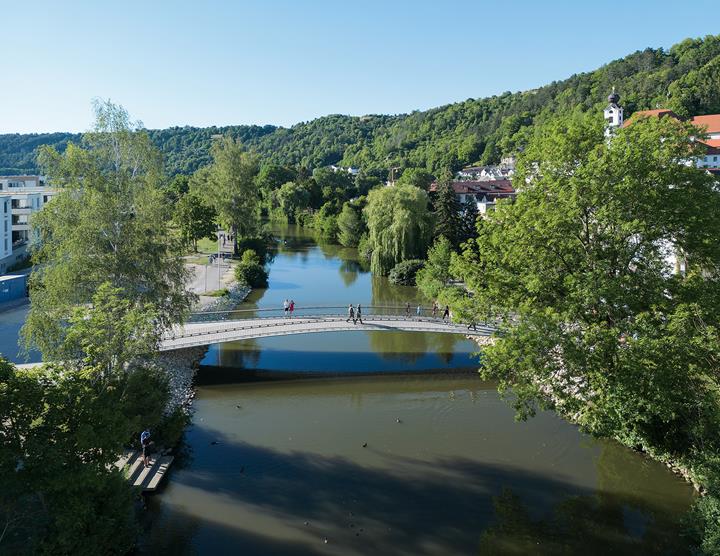

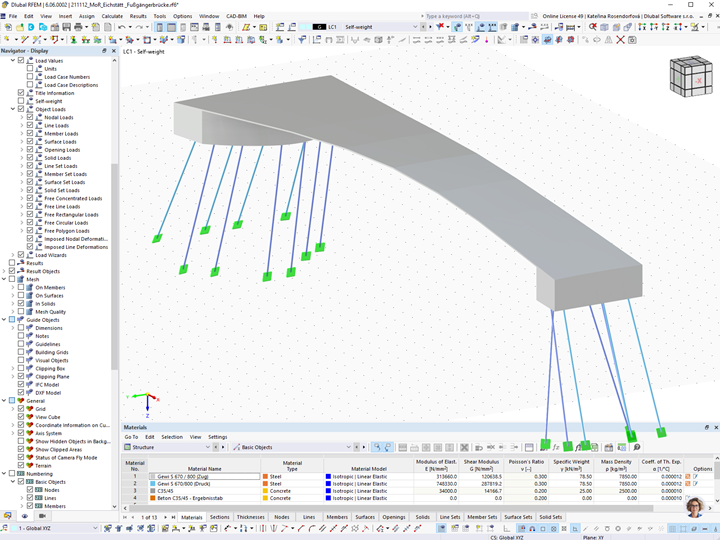

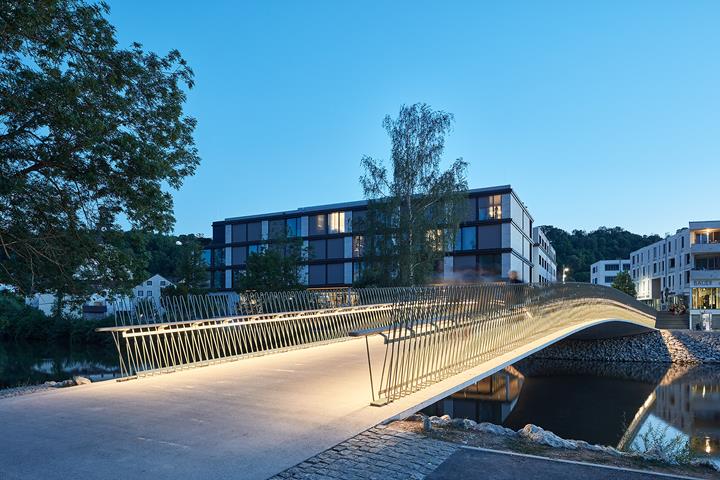

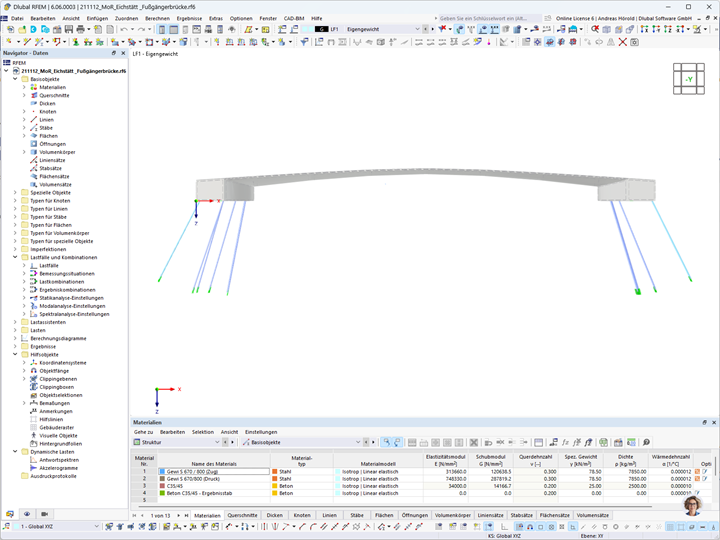

模型数据

节点数目: 336
线的数目 353
杆件数目: 24
面的数目: 46
实体数目 1
荷载工况数目 19
荷载组合数目 4
结果组合数目 17
总重量 476,655 t
翘曲区域尺寸 47.992 x 12.387 x 16.261 m
软件版本 5.30.01
