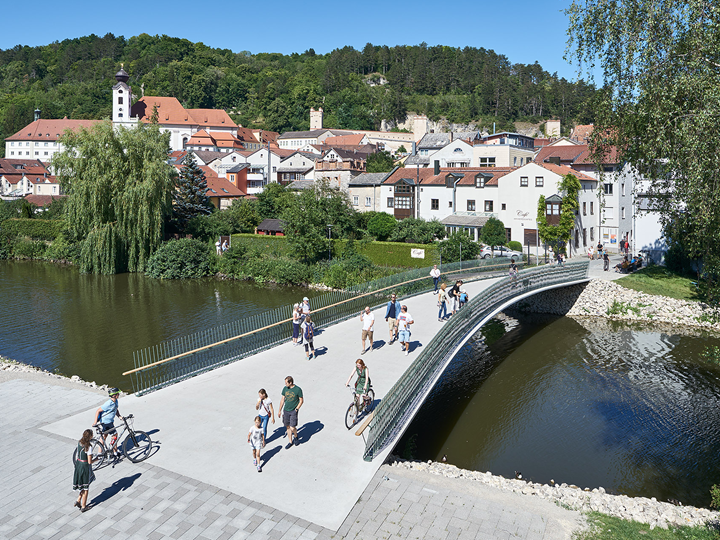

Most pro pěší a cyklisty „Herzogsteg“ v Eichstättu, Německo

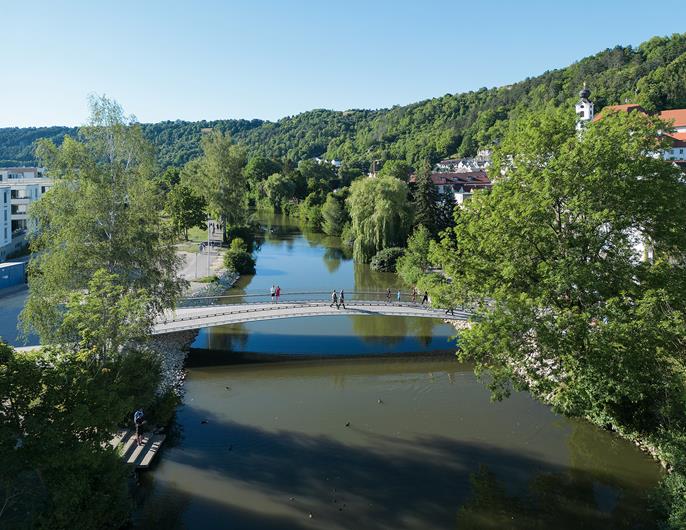

Štíhlý, elegantní most pro pěší a cyklisty spojuje staré město a nemocniční čtvrť velkého německého okresního města Eichstätt. Tento zákaznický projekt získal ocenění „Bavorská cena za inženýrskou stavbu 2023“ a „Cena nakladatelství Ernst & Sohn za inženýrskou stavbu 2024“ – a to právem, protože je opravdu výjimečný.

U mostu mezi barokními budovami starého města a moderními obytnými a obchodními domy nemocniční čtvrti byly kladeny vysoké nároky nejen na vzhled, ale také na technické řešení. Riziko záplav a speciální podloží vyžadovaly inovativní řešení konstrukce, která plně zohledňuje přístupnost, říční hydrauliku a také možné povodňové události.

Konstrukce

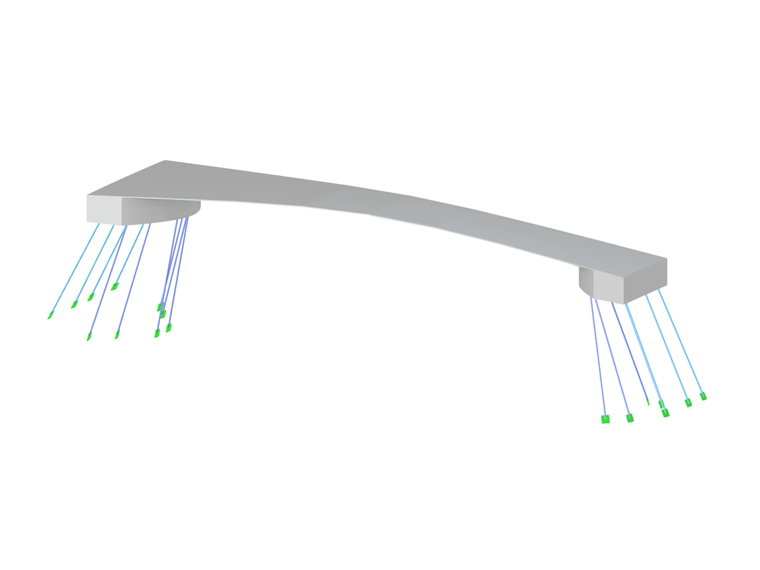

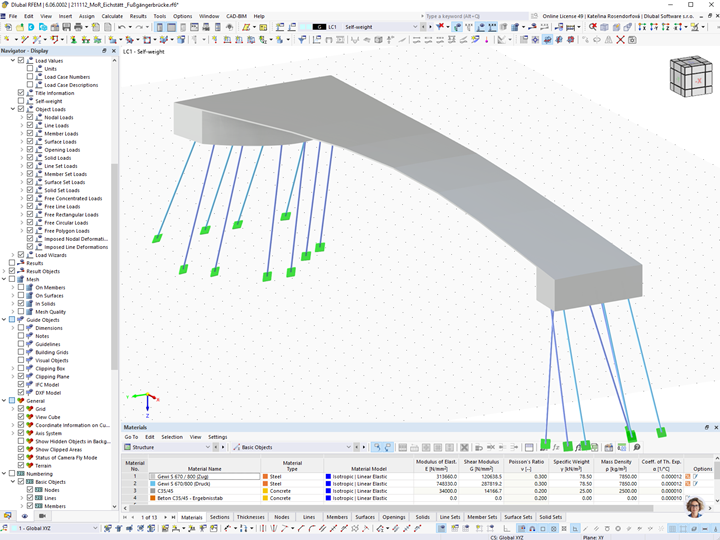

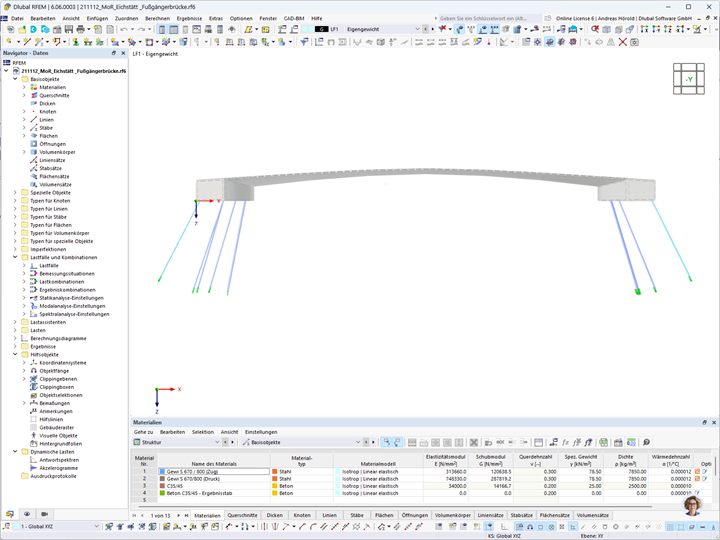

Společnost Bergmeister Ingenieure navrhla projekt v programu RFEM společnosti Dlubal Software. Mostní konstrukci tvoří železobetonové deskové ohýbané nosníky vetknuté do opěr. Most se ve svém průřezu směrem k okrajům aerodynamicky ztenčuje, aby vyhovoval požadavkům v případě záplav. Spodní část mostu je také odpovídajícím způsobem zaoblena, aby se zde nezachytávalo naplavené dřevo či dokonce kmeny stromů.

Maloprůměrové vrtané piloty s mírným sklonem, dimenzované na namáhání v tlaku i tahu, přenášejí síly několikametrovými značně nehomogenními umělými zásypy do nosného štěrku. Cílem bylo vytvořit mostní konstrukci, která je robustní a nenáročná na údržbu, bez izolace a obložení. Dlouhá životnost je zajištěna konstrukčním betonem s výztuží z nerezové oceli - opravdu působivý zákaznický projekt.

Místo Altmühlbrücke Herzogsteg
Herzoggasse 10
85072 Eichstätt, Německo
Investor Město Eichstätt, Německo
www.eichstaett.de
Architektonický návrh Arch. Christoph Mayr
J2M Mayr Metz Architekten Part GmbB, Mnichov, Německo
j2m-architekten.de
Projekt stavby a statický návrh Bergmeister Ingenieure GmbH
www.bergmeister.eu


Specifikace projektu

Údaje o modelu

Počet uzlů 336
Počet linií 353
Počet prutů 24
Počet ploch 46
Počet těles 1
Počet zatěžovacích stavů 19
Počet kombinací zatížení 4
Počet kombinací výsledků 17
Celková hmotnost 476,655 t
Rozměry 47,992 x 12,387 x 16,261 m
Verze programu 5.30.01
