Производственно-складское здание для кондитерских изделий в Монбере, Франция

В условиях динамического и постоянно меняющегося рынка создание производства и хранения пирожных в Монбере представляет собой стратегическую возможность для удовлетворения растущего спроса клиентов. Компания GH-Girard Hervouet, заказчик Dlubal, отвечала, среди прочего, за стальной каркас, облицовку, кровлю и замки.

В общей сложности производственные и складские помещения занимают собой более 8 000 м². Цель состоит в том, чтобы создать современную и эффективную инфраструктуру, необходимую для производства и обслуживания высококачественных продуктов, и в то же время для повышения эффективности производственных процессов. Планируемая конструкция представляет собой комбинацию стального и железобетонного каркаса.

Технические подробности

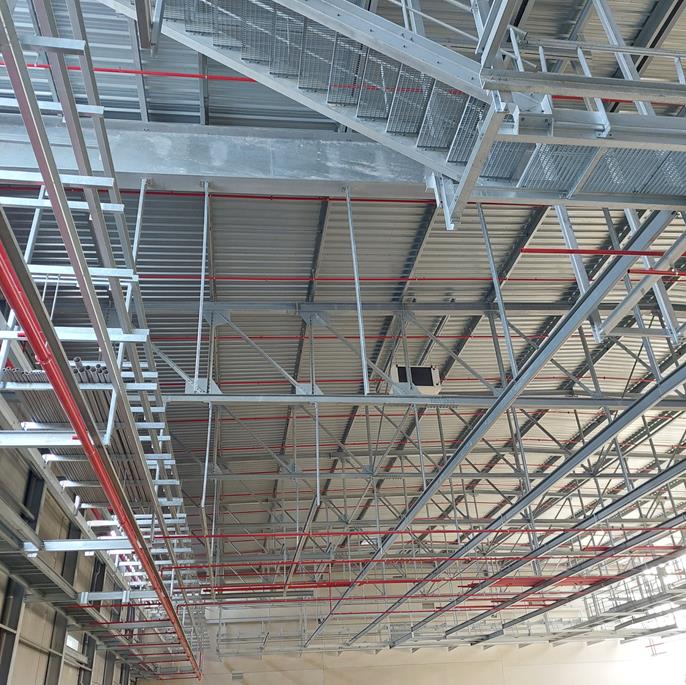

Технический проект производственного цеха основан на стальных фермах пролетом до 40 м. Стропильные фермы будут иметь под нижним поясом опоры для холодногнутых панелей, что обеспечит оптимальную теплоизоляцию для хранения печеных изделий. Кроме того, в высоту фермы будет интегрирован служебный потолок, предназначенный для размещения оборудования, пешеходных дорожек и служебных каналов, необходимых для надлежащего функционирования производственного блока.

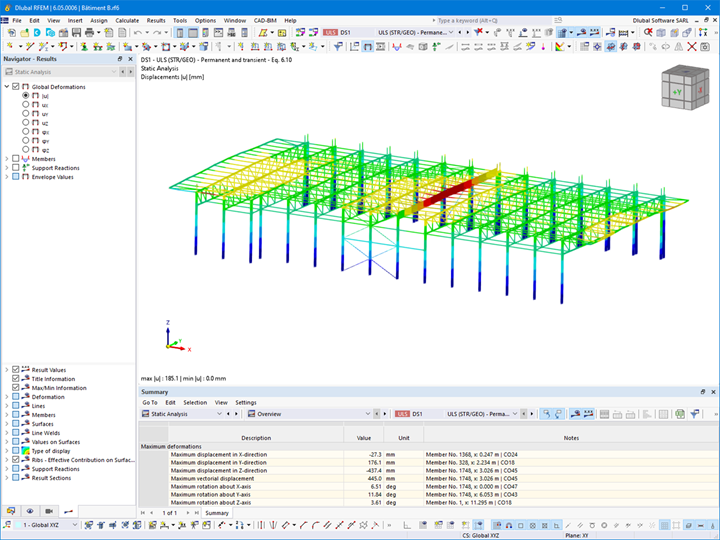

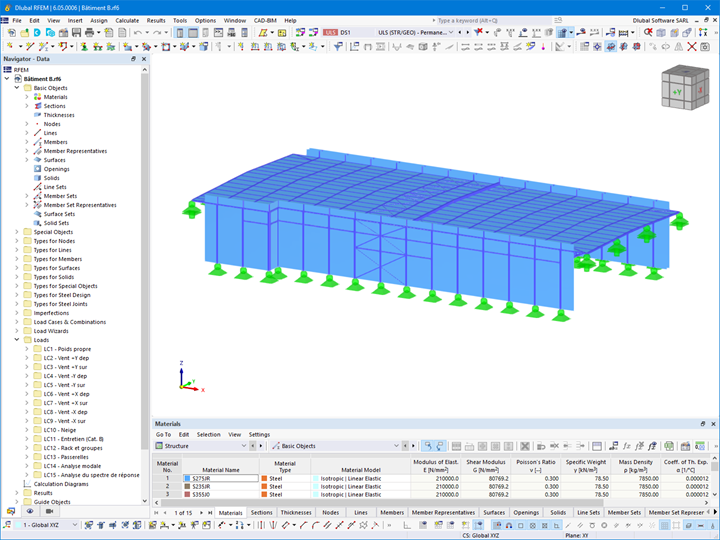

Моделирование, а также расчет стальной конструкции выполнялись в программе RFEM 6. С помощью аддона «Стальные соединения» были рассчитаны различные стальные соединения.

Данный проект демонстрирует основное внимание к совершенству и инновациям в области продуктов питания.

Место 44140 Montbert
Франция
Управление проектом SCI-Mill-Boulangerie ANGE
Архитектура и управление проектами ADENT Ingénierie

Расчёт и строительство GH HERVOUET



Спецификации проекта

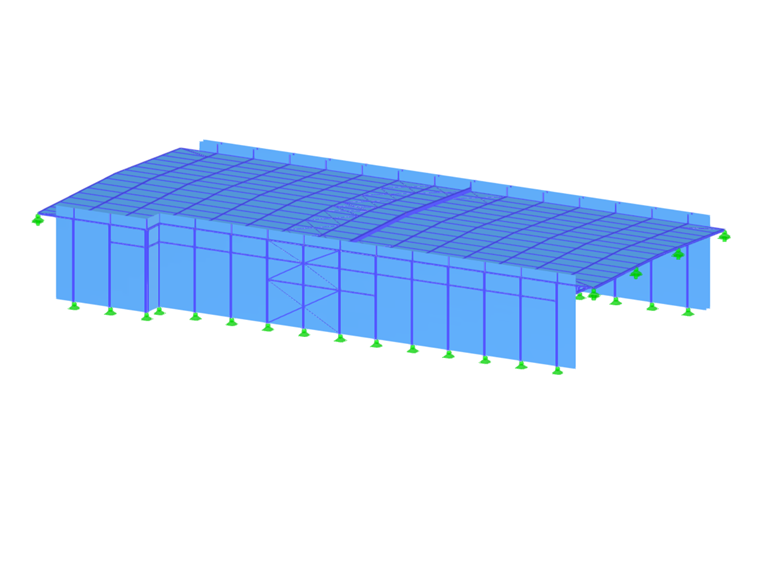

Данные о модели

Количество узлов 620
Количество линий 1321
Количество стержней 1236
Количество поверхностей 22
Количество тел 0
Количество загружений 15
Количество сочетаний нагрузок 139
Количество расчетных сочетаний 0
Общий вес 155,880 t
Размеры (метрические) 182,091 x 12,800 x 195,950 m
Размеры (имперские) 597.41 x 41.99 x 642.88 feet
