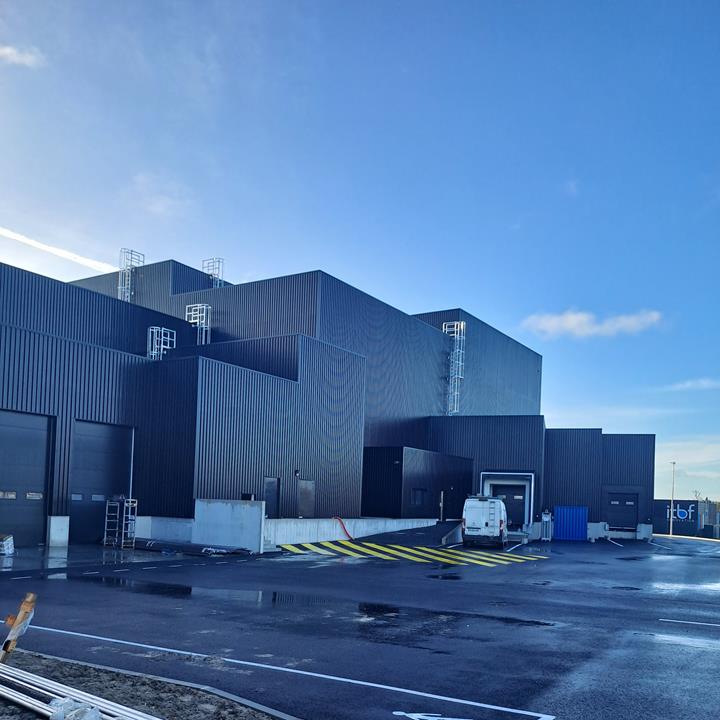

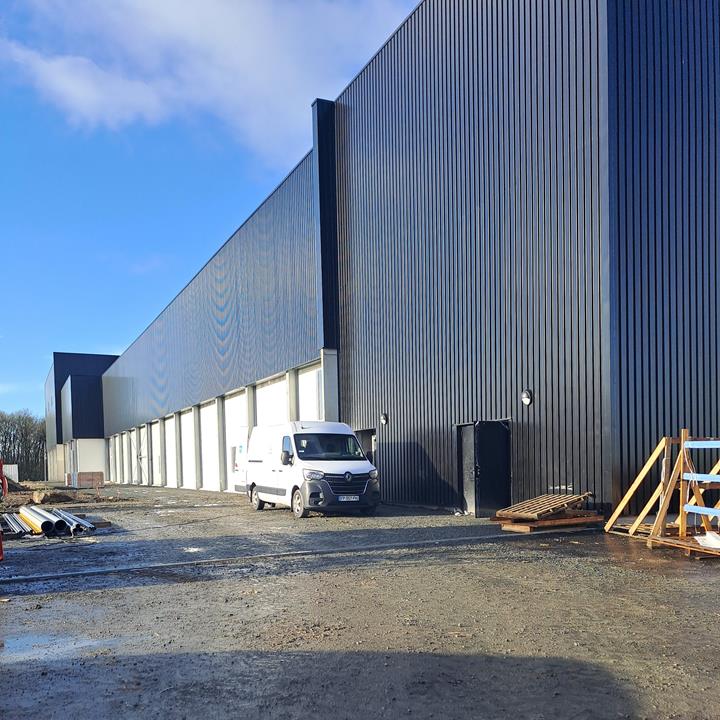

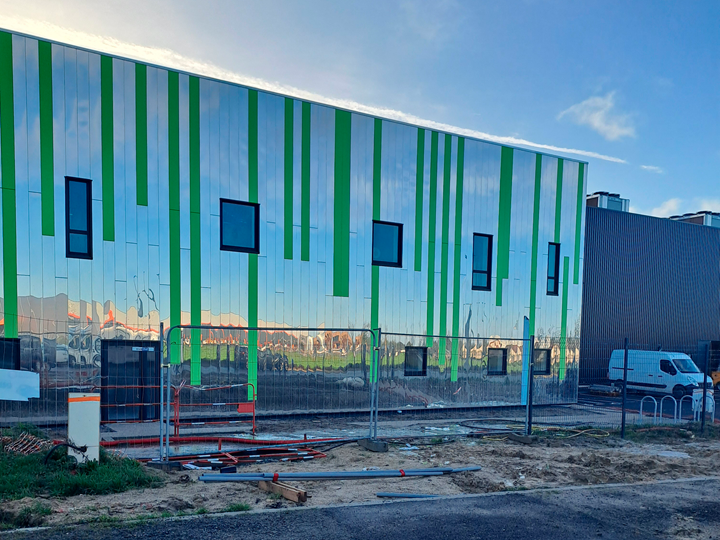

Zařízení na výrobu a skladování cukrářských výrobků v Montbertu, Francie

Na dynamickém a neustále se měnícím trhu představuje zřízení haly na výrobu a skladování cukrářských výrobků v Montbertu strategickou příležitost, jak uspokojit rostoucí poptávku zákazníků. Společnost GH-Girard Hervouet, která patří k zákazníkům společnosti Dlubal Software, převzala mimo jiné odpovědnost za ocelovou konstrukci, opláštění, zastřešení a uzavírání.

Celková výrobní a skladovací plocha přesahuje 7000 m2. Cílem je vytvořit moderní a efektivní infrastrukturu potřebnou pro výrobu a skladování vysoce kvalitních produktů a současně zvýšit efektivitu výrobních procesů. Navrhovaná konstrukce je kombinací ocelového a betonového rámu.

Technické údaje

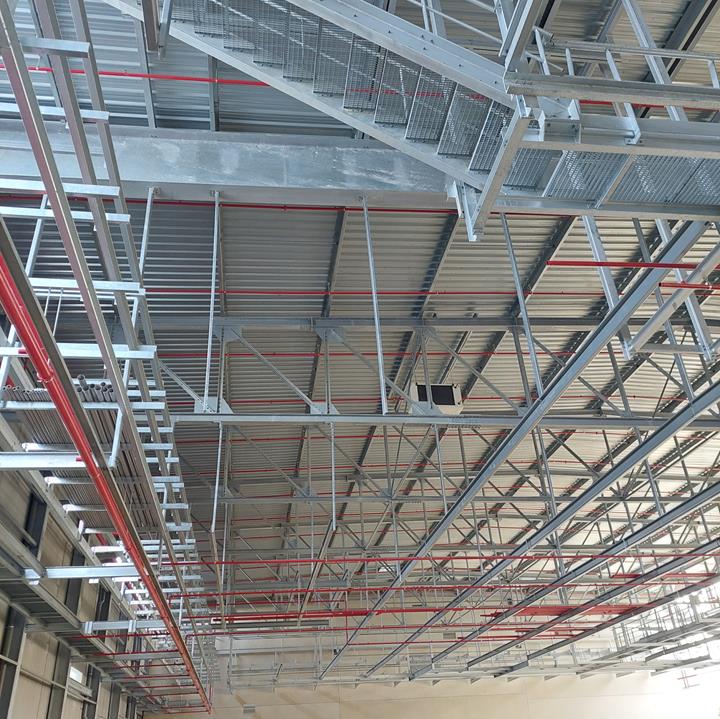

Technické řešení výrobní haly je založeno na ocelových příhradových nosnících s rozpětím až 40 m. Příhradové nosníky jsou pod dolním pásem opatřeny podpěrami pro držení studených panelů, čímž je zajištěna optimální tepelná izolace pro skladování cukrářských výrobků. Kromě toho byl do výšky příhradové konstrukce navržen technický prostor, kde se mají umístit nezbytné přístroje, lávky a sítě pro hladký provoz výrobního zařízení.

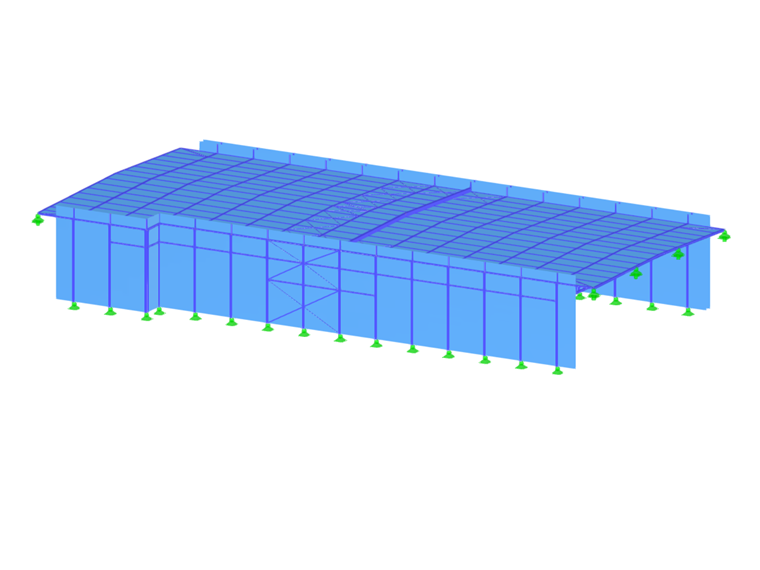

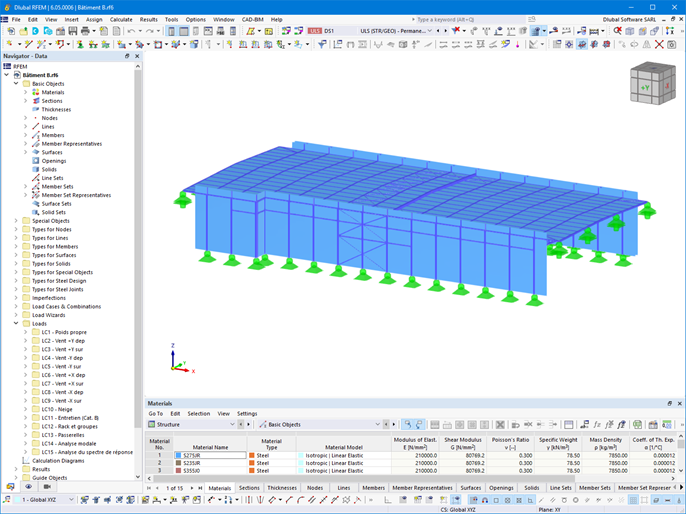

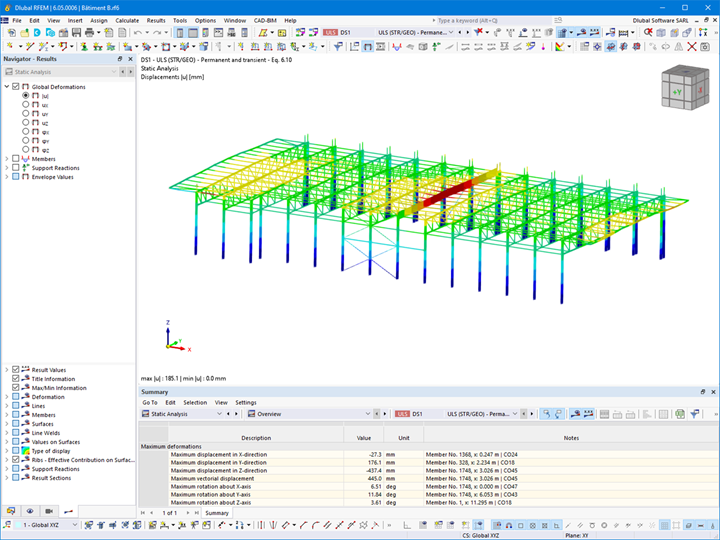

Modelování a statický výpočet ocelové konstrukce byly provedeny v programu RFEM 6. Různé ocelové spoje byly posouzeny pomocí addonu "Ocelové přípoje".

Tento projekt je ukázkou zaměření na špičková řešení a inovaci v potravinářském průmyslu.

Místo 44140 Montbert
Francie
Vedení projektu SCI-Mill-Boulangerie ANGE
Architektonický návrh a řízení projektu ADENT Ingénierie

Projekt a realizace GH HERVOUET



Specifikace projektu

Údaje o modelu

Počet uzlů 620
Počet linií 1321
Počet prutů 1236
Počet ploch 22
Počet těles 0
Počet zatěžovacích stavů 15
Počet kombinací zatížení 139
Počet kombinací výsledků 0
Celková hmotnost 155,880 t
Rozměry (metrické) 182,091 x 12,800 x 195,950 m
Rozměry (imperiální) 597.41 x 41.99 x 642.88 feet
