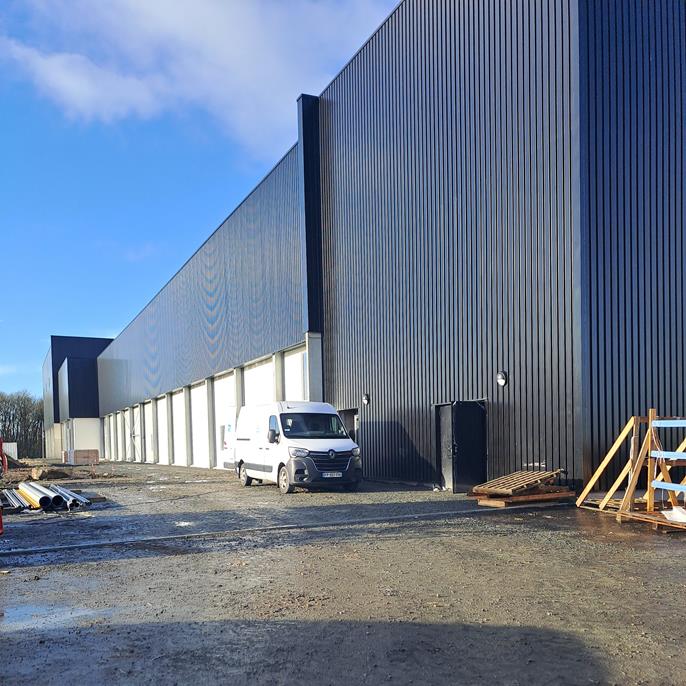

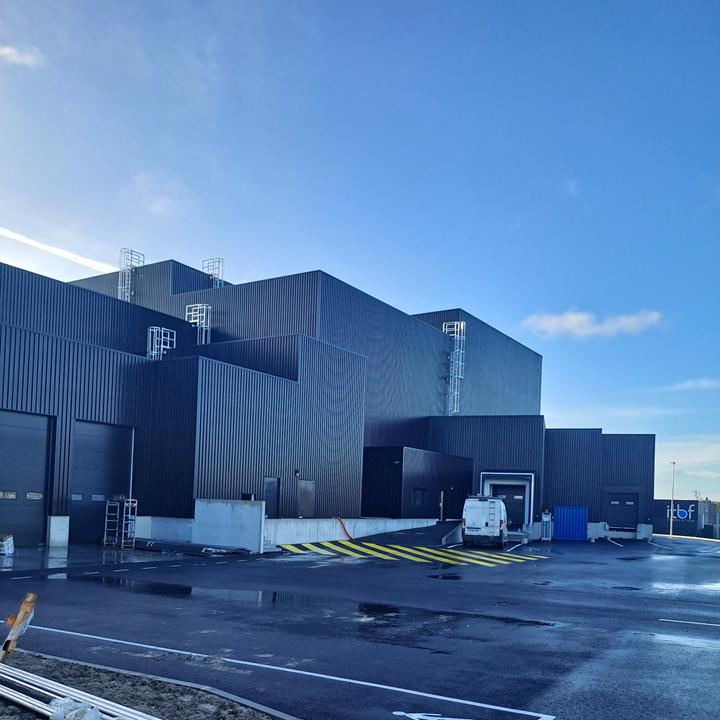

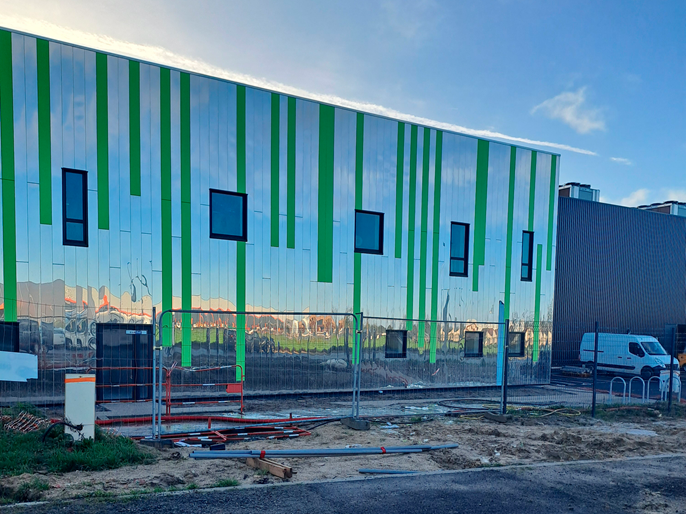

在法国 Montbert 建造一个西点生产和仓储设施

在瞬息万变的市场中,在蒙特贝特设立生产和仓储设施是满足客户不断增长的需求的一个战略机遇。 Dlubal 的客户 GH-Girard Hervouet 公司负责钢结构的框架、墙面、屋面安装和闸门等。

生产和仓储区的总面积超过 8000 m²。 该项目的目的是建立一个现代化、高效的基础设施,为生产和维修高质量的产品提供必要的条件,同时提高生产过程的效率。 该结构设计为钢结构和混凝土结构相结合的结构。

技术参数

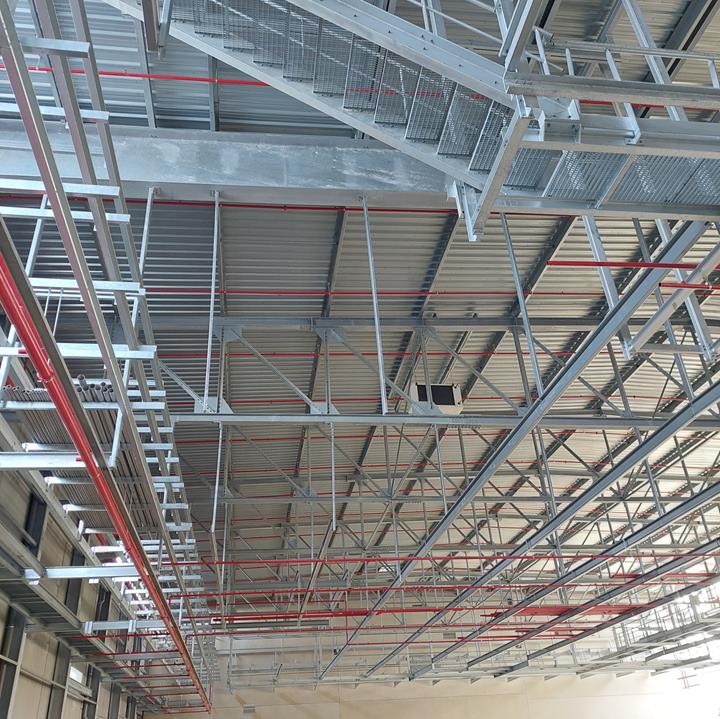

技术设计生产厂房采用桁架结构,跨度最大 130 米。 桁架梁在下弦杆处设置冷板支座,为货物仓库提供最佳的保温隔热效果。 此外,在桁架层高处设置一个服务天花,用于安装生产装置正常运行所需的设备、走道和服务管道。

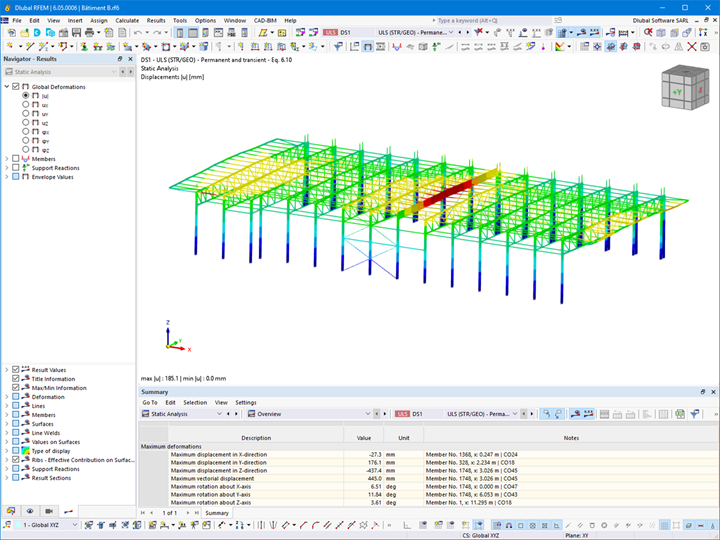

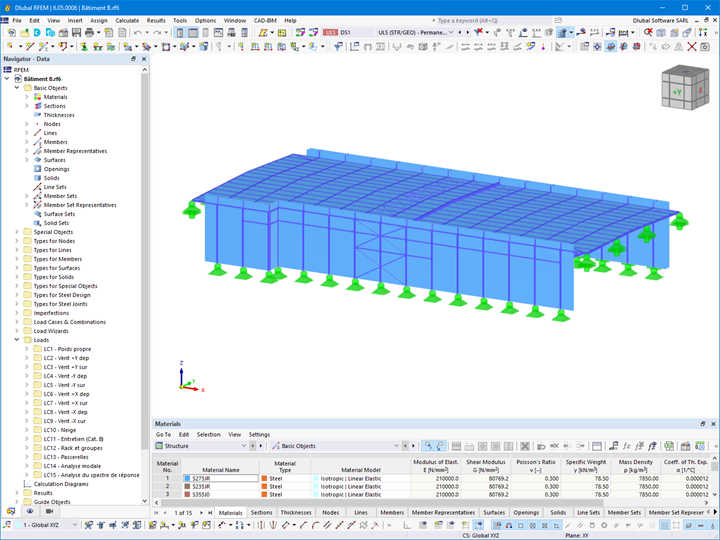

钢结构的建模和分析是在 RFEM 6 中完成的。 各种钢结构连接节点是使用“钢结构节点”模块设计的。

该项目体现了食品行业对卓越和创新的关注。

位置 44140 Montbert, France
Germany
项目管理 SCI-Mill-Bakery ANGE
建筑设计与项目管理 ADent Engineering

设计与施工 GH HERVOUET



项目说明

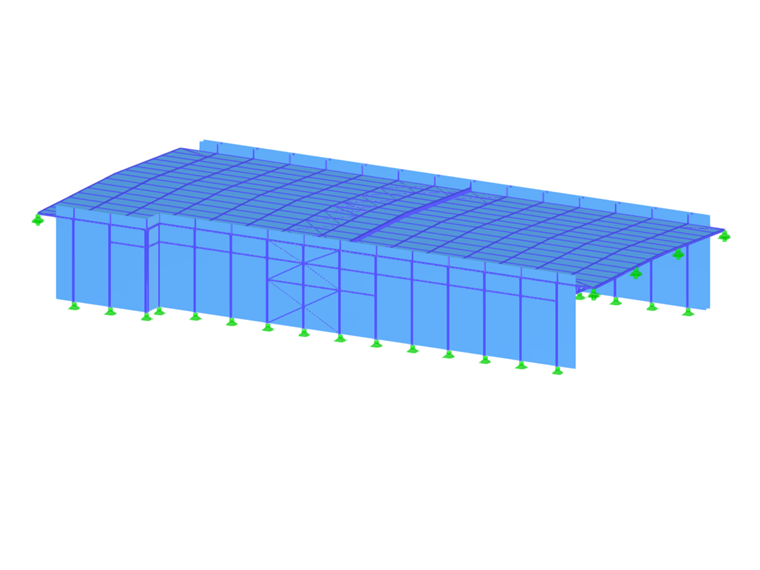

模型数据

节点数目: 620
线的数目 1321
杆件数目: 1236
面的数目: 22
实体数目 0
荷载工况数目 15
荷载组合数目 139
结果组合数目 0
总重量 155,880 t
翘曲区域尺寸 182.091 x 12.800 x 195.950 m
