Stabilimento di produzione e stoccaggio di pasticceria a Montbert, Francia

In un mercato dinamico e in continua evoluzione, l'installazione di un impianto di produzione e stoccaggio di pasticceria a Montbert rappresenta un'opportunità strategica per soddisfare la crescente domanda dei consumatori. La società GH-Girard Hervouet, un cliente di Dlubal Software, era il responsabile delle costruzioni in acciaio, dei rivestimenti, delle coperture e della carpenteria metallica.

L'impianto di produzione e stoccaggio copre un'area totale di oltre 7.000 m². L'obiettivo è creare un'infrastruttura moderna e di alta qualità dedicata alla produzione e alla conservazione di prodotti di qualità, migliorando al contempo l'efficienza dei processi produttivi. La struttura progettata combina un telaio in acciaio e cemento.

Dettagli tecnici

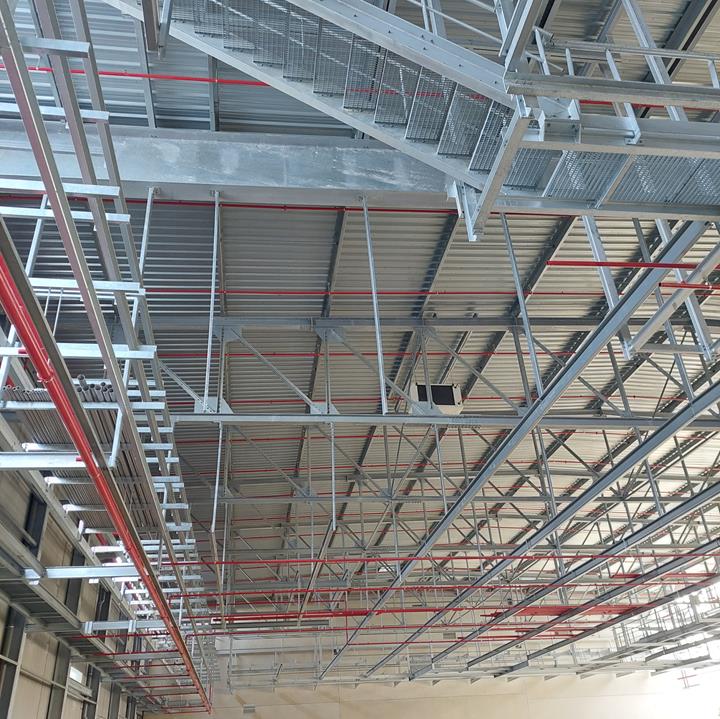

Il progetto tecnico del capannone si basa su travi reticolari in acciaio con una campata fino a 40 m. Le travi reticolari saranno dotate di supporti per pannelli freddi sotto il corrente inferiore, fornendo così un isolamento termico ottimale del deposito della pasticceria. Inoltre, uno spazio tecnico sarà integrato all'altezza della struttura reticolare, progettato per ospitare le attrezzature, le passerelle e i condotti di rete necessari per il buon funzionamento dell'impianto di produzione.

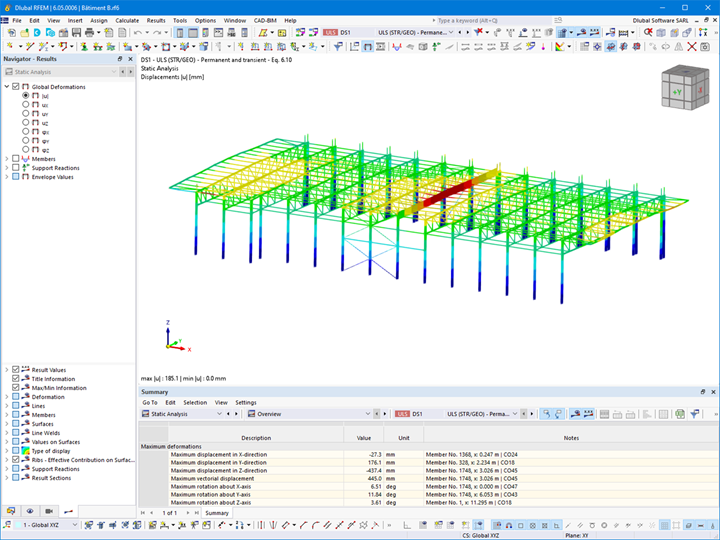

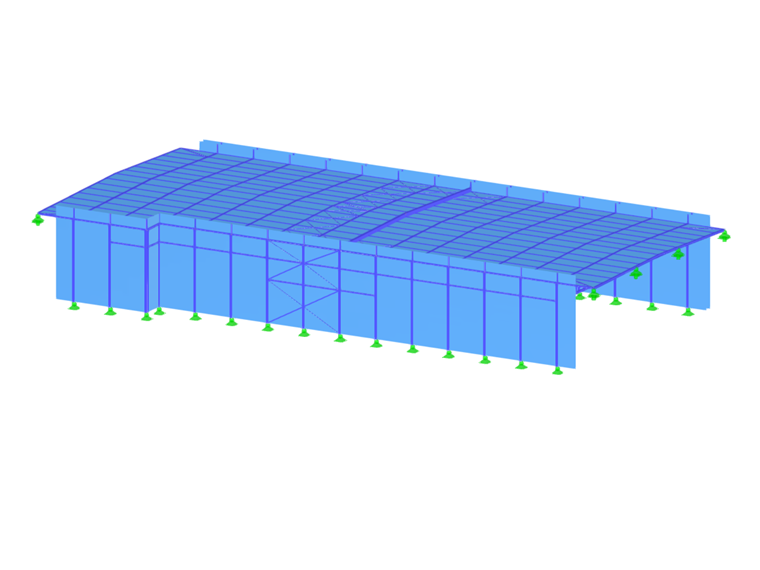

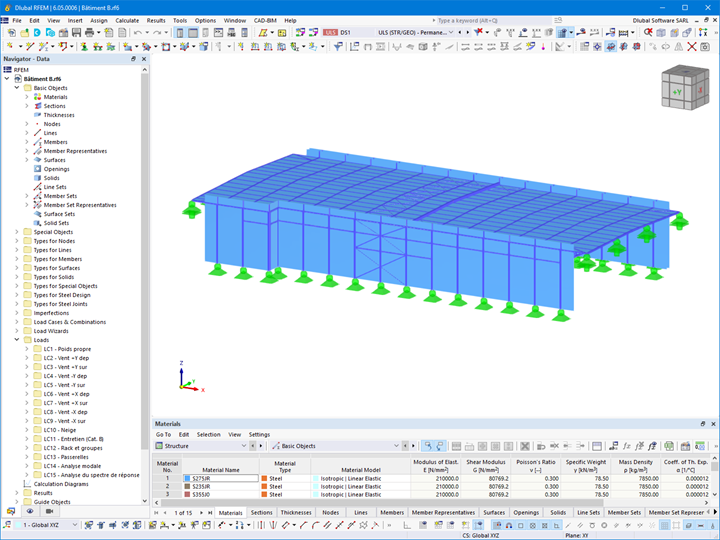

La struttura in acciaio è stata modellata e analizzata strutturalmente utilizzando il programma RFEM 6. Vari collegamenti in acciaio sono stati progettati utilizzando l'add-on "Giunti acciaio".

Questo progetto dimostra un impegno per l'eccellenza e l'innovazione nel settore alimentare.

Posto 44140 Montbert
France
Committente SCI-Mill-Boulangerie ANGE
Architettura e gestione dei progetti ADENT Ingénierie

Progettazione e realizzazione GH HERVOUET



Specifiche del progetto

Dati modello

Numero di nodi 620
Numero di linee 1321
Numero di aste 1236
Numero di superfici 22
Numero di solidi 0
Numero di casi di carico 15
Nr. di combinazioni di carico 139
Nr. di combinazioni di risultati 0
Peso totale 155,880 t
Dimensioni (metriche) 182.091 x 12.800 x 195.950 m
Dimensioni (imperiali) 597.41 x 41.99 x 642.88 feet
