Hala produkcyjno-magazynowa dla produkcji wyrobów cukierniczych, Monbert, Francja

Na dynamicznym i stale zmieniającym się rynku, utworzenie zakładu produkcyjnego i magazynowego branży wyrobów cukierniczych w Montbert stanowi strategiczną okazję do zaspokojenia rosnącego zapotrzebowania klientów. Klient firmy Dlubal, GH-Girard Hervouet, była odpowiedzialna między innymi za stalową ramę, okładziny, pokrycie dachu i zamki.

123x

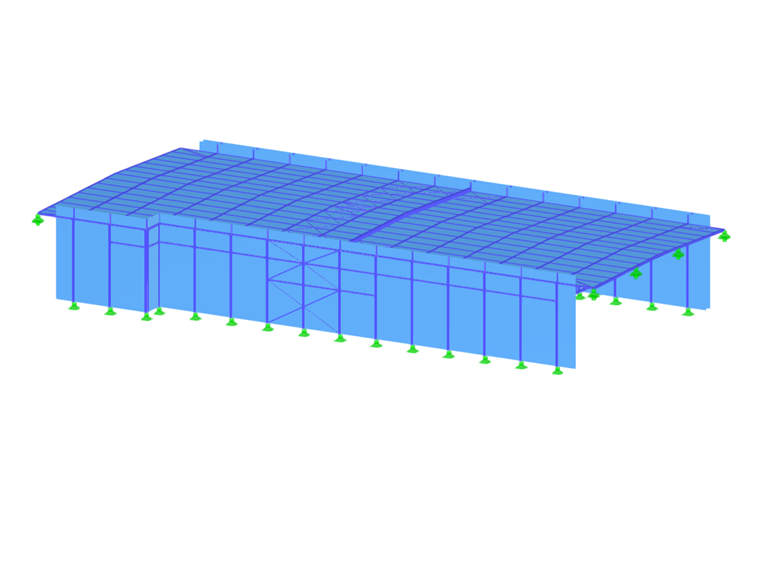

Model hali produkcyjnej i magazynowej

Całkowita powierzchnia produkcyjno-magazynowa wynosi ponad 7500 m². Celem jest stworzenie nowoczesnej i wydajnej infrastruktury niezbędnej do wytwarzania i utrzymania wysokiej jakości produktów, a jednocześnie poprawy wydajności procesów produkcyjnych. Projektowana konstrukcja jest kombinacją ramy stalowej i betonowej.

Dane techniczne

Projekt techniczny hali produkcyjnej oparto na stalowych kratownicach o rozpiętości do 41 m. Pod dolnym pasem dźwigary kratownicowe zostaną wyposażone w podpory dla zimnych paneli, co zapewni optymalną izolację termiczną do przechowywania wypieków. Ponadto na wysokości kratownicy zostanie zintegrowana przestrzeń techniczna, zaprojektowana tak, aby pomieścić sprzęt, chodniki i kanały sieciowe wymagane do prawidłowego funkcjonowania jednostki produkcyjnej.

Modelowanie i analizę statyczno-wytrzymałościową konstrukcji stalowej przeprowadzono w programie RFEM 6. Poszczególne połączenia stalowe zostały zwymiarowane za pomocą rozszerzenia "Połączenia stalowe".

Projekt ten dowodzi zaangażowania w doskonałość i innowacyjność w przemyśle spożywczym.

Miejsce

44140 Montbert

Francja

Zarządzanie projektem	SCI-Mill-Bakery ANGE
Architektura i zarządzanie projektami	Adent Engineering www.adentingenierie.com
Planowanie i realizacja	GH HERVOUET https://g-h.fr

Specyfikacja projektu

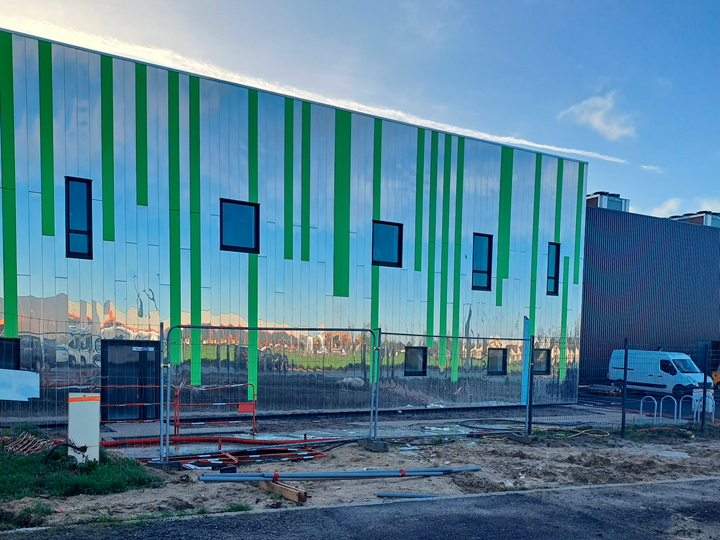

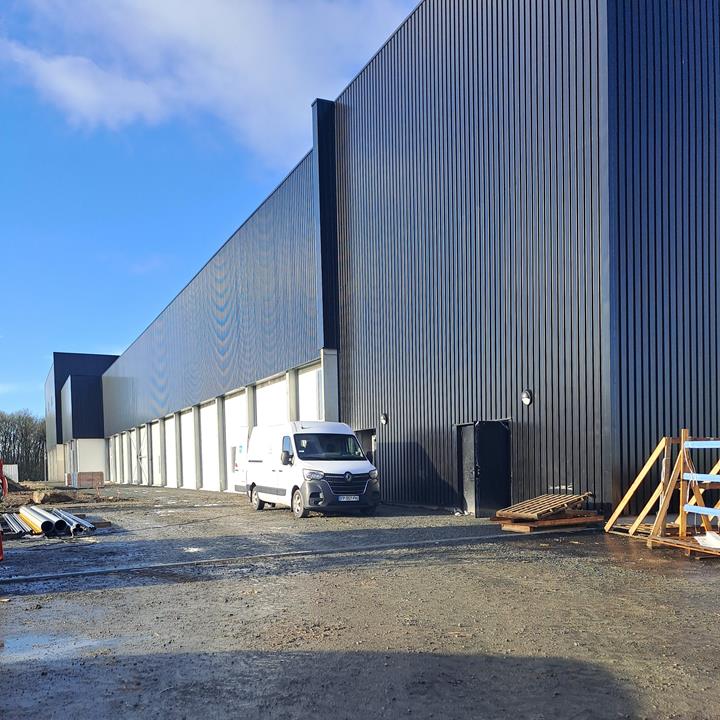

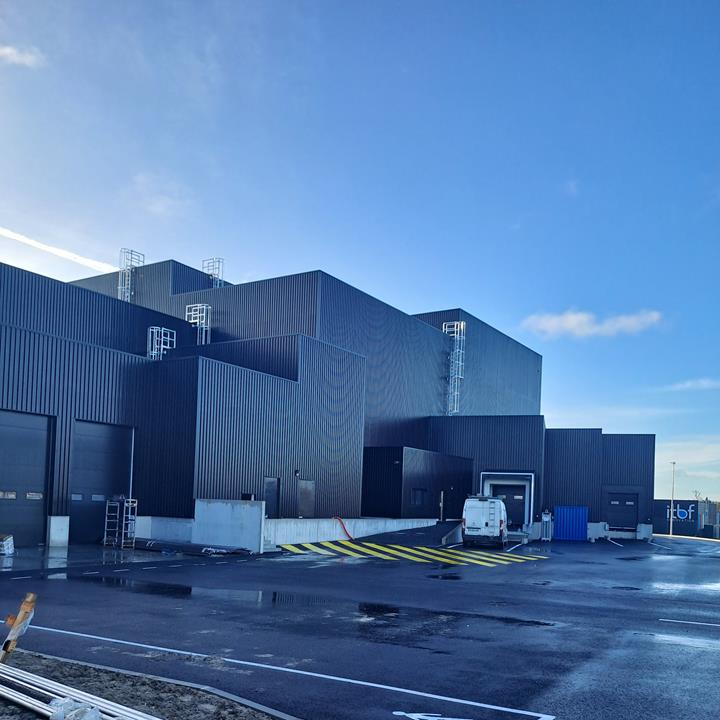

Zewnętrzny widok hali produkcyjnej i magazynowej | © GH HERVOUET

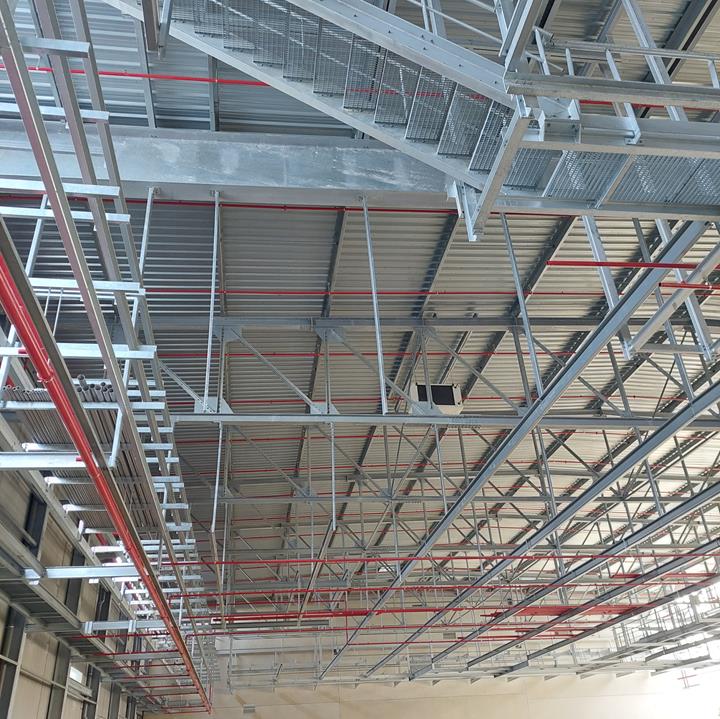

Widok wewnętrznej konstrukcji stalowej hali produkcyjnej i magazynowej | © GH HERVOUET

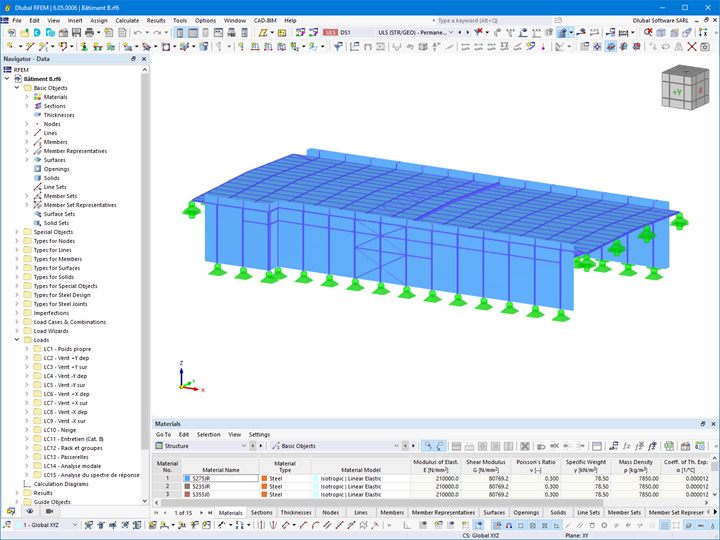

Model hali produkcyjnej i magazynowej | © GH HERVOUET

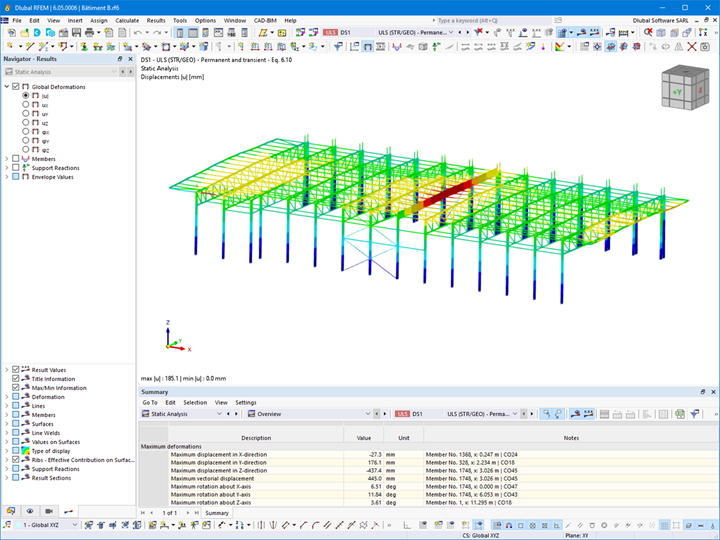

Odkształcenia konstrukcji jednostki produkcyjnej | © GH HERVOUET

Dane modelu

Liczba węzłów 620

Liczba linii 1321

Liczba prętów 1236

Liczba powierzchni 22

Ilość brył 0

Ilość przypadków obciążenia 15

Ilość KO 139

Liczba kombinacji wyników 0

Ciężar całkowity 155,880 t

Wymiarowanie 182,091 x 12,800 x 195,950 m
