Produktions- und Lagereinrichtung für Backwaren in Montbert, Frankreich

In einem dynamischen und sich ständig weiterentwickelnden Markt stellt der Bau einer Produktions- und Lagereinrichtung für Backwaren in Montbert eine strategische Möglichkeit dar, die wachsende Nachfrage der Verbraucher zu befriedigen. GH-Girard Hervouet, ein Kunde von Dlubal Software, war für den Stahlbau, die Verkleidung, die Dachdeckung und die Metallarbeiten verantwortlich.

Die Produktions- und Lagereinrichtung erstreckt sich über eine Gesamtfläche von über 7.000 m². Ziel ist es, eine moderne und hochwertige Infrastruktur für die Herstellung und Aufbewahrung von Qualitätsprodukten zu schaffen und gleichzeitig die Effizienz der Produktionsprozesse zu verbessern. Das geplante Bauwerk ist eine Kombination aus einem Stahl- und Betonrahmen.

Technische Details

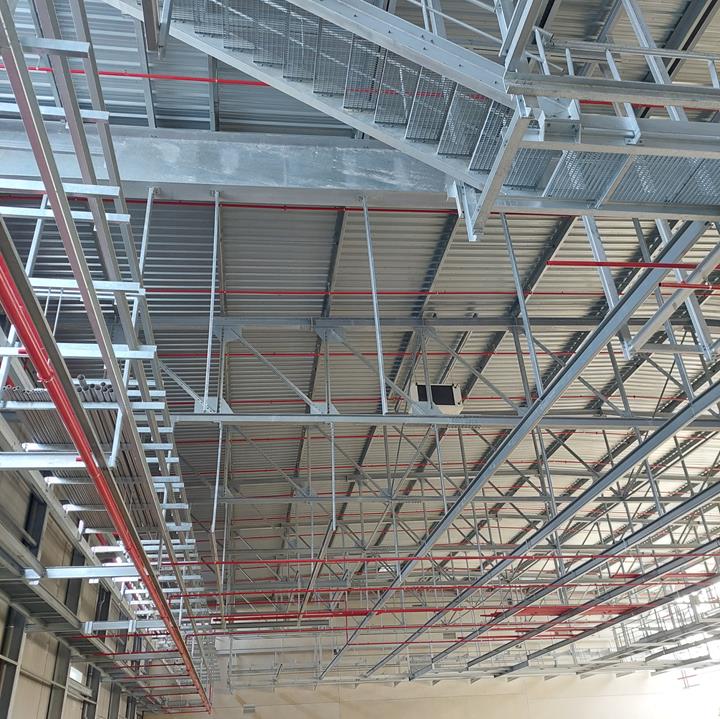

Die technische Auslegung der Produktionshalle basiert auf Stahlfachwerkträgern mit einer Spannweite von bis zu 40 m. Die Fachwerkträger werden mit Kälteschutzplatten unter dem Untergurt ausgestattet, wodurch eine optimale Wärmedämmung des Backwarenlagers erreicht wird. Darüber hinaus wird in die Höhe der Fachwerkkonstruktion ein Technikraum integriert, in dem die für den reibungslosen Betrieb der Produktionsanlage erforderlichen Geräte, Laufstege und Netzleitungen untergebracht werden sollen.

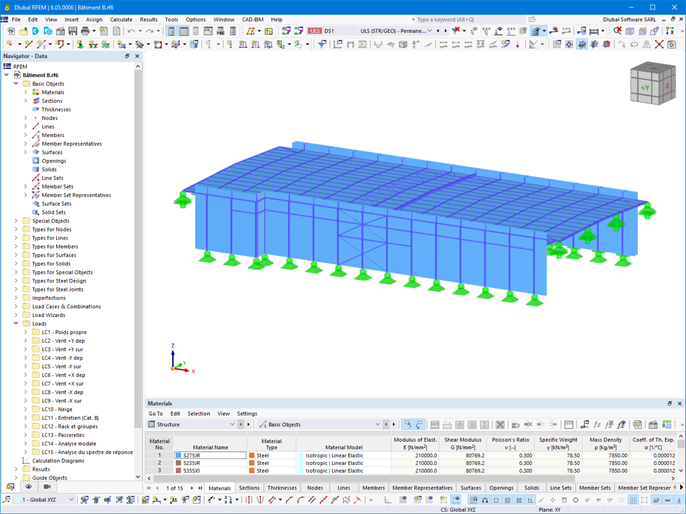

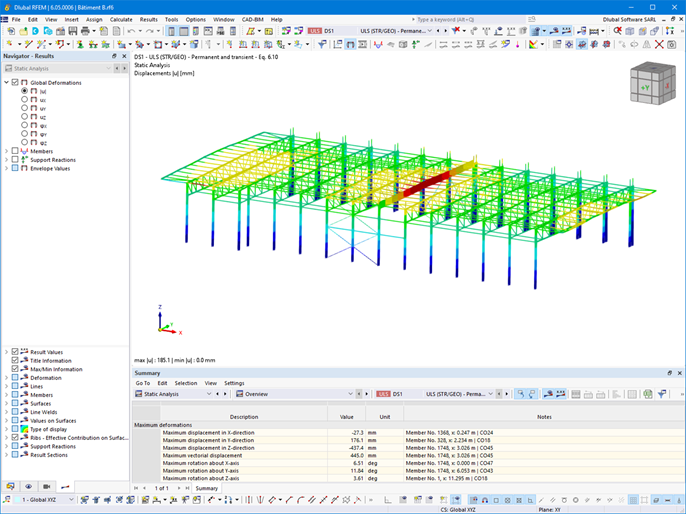

Die Stahlkonstruktion wurde mit dem Programm RFEM 6 modelliert und statisch berechnet. Die verschiedenen Stahlverbindungen wurden mit dem Add-On "Stahlanschlüsse" bemessen.

Dieses Projekt zeugt von einem Engagement für Spitzenleistungen und Innovation in der Lebensmittelindustrie.

Ort 44140 Montbert
Frankreich
Bauleitung SCI-Mill-Boulangerie ANGE
Architektonisches Konzept und Projektleitung ADENT Ingénierie

Planung und Bau GH Hervoutet, 2007



Projektspezifikationen

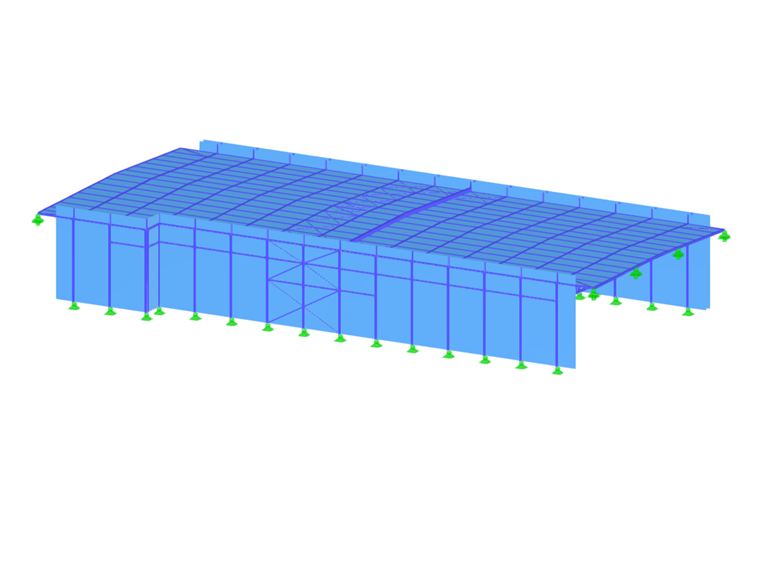

Modelldaten

Anzahl Knoten 620
Anzahl Linien 1321
Anzahl Stäbe 1236
Anzahl Flächen 22
Anzahl Volumenkörper 0
Anzahl Lastfälle 15
Anzahl Lastkombinationen 139
Anzahl Ergebniskombinationen 0
Gesamtgewicht 155,880 t
Abmessungen (metrisch) 182,091 x 12,800 x 195,950 m
Abmessungen (imperial) 597.41 x 41.99 x 642.88 feet
