Westfield Černý Most - Пристройка с кинозалами и кровля над галереей

136x

Конструкции кинотеатров и покрытия галереи - Центр Чёрный Мост

О проекте

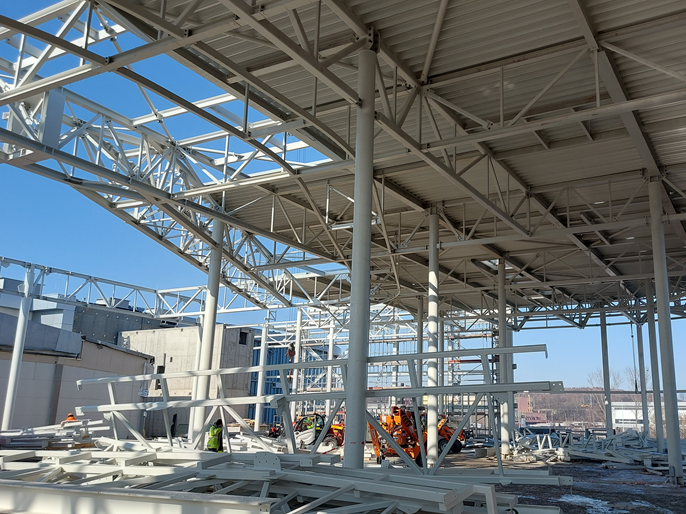

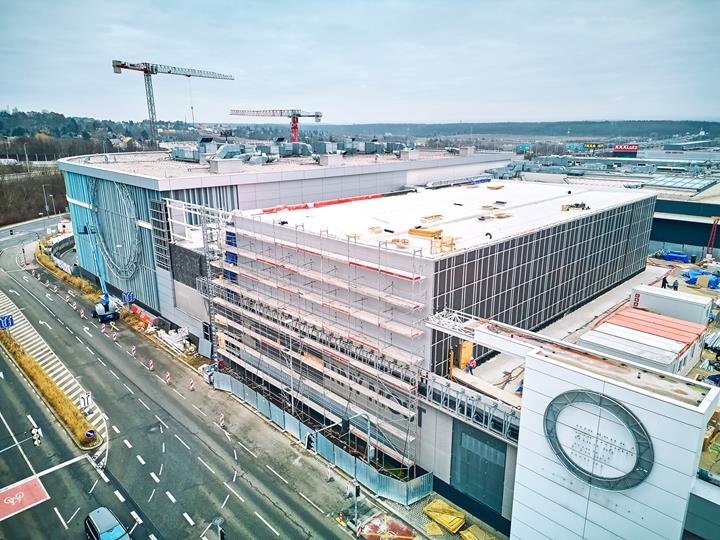

Проект реконструкции и расширения торгово-общественного центра Westfield Černý Most в Праге включает, помимо прочего, расширение северной части здания новыми кинозалами и связанными с ними конструкциями на уровне крыши. Высота парапета достигает +16,2 м. В строительство также входит конструкция фойе, состоящая из композитной стальной-бетонной плиты, опорной системой которой является комбинация стальных и железобетонных элементов. Композитность достигается с помощью шпилек для выстреливания.

Строительно-техническое решение

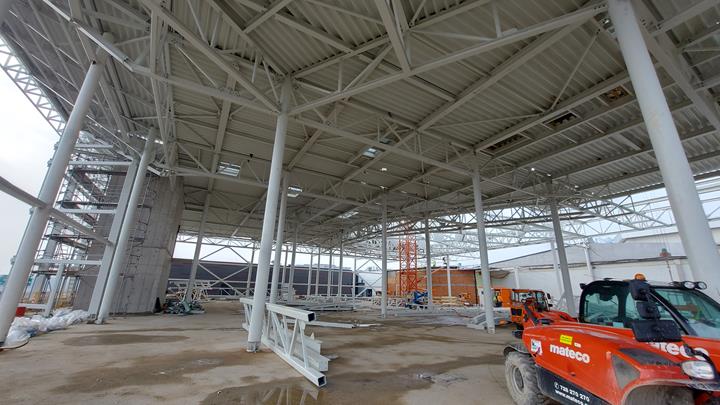

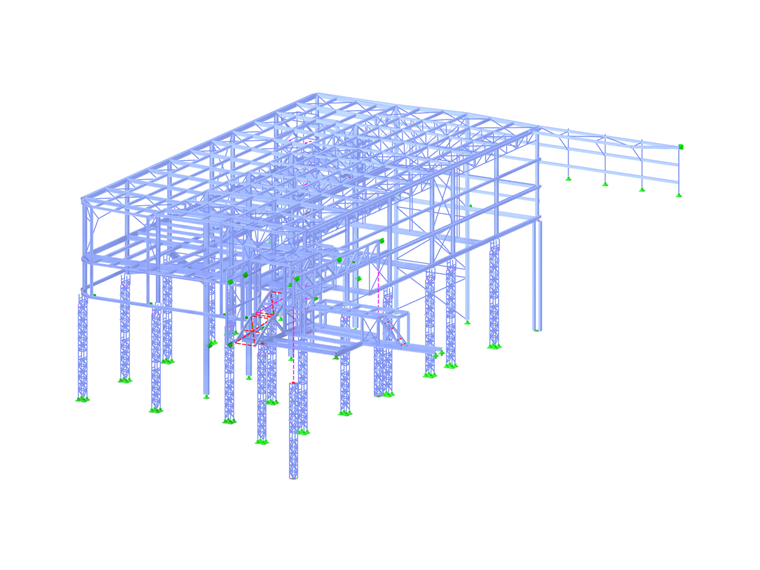

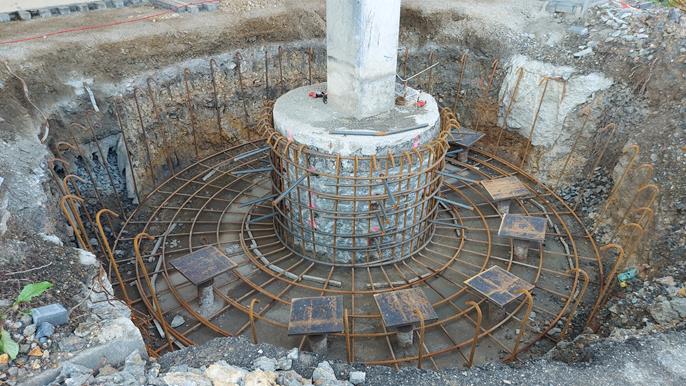

Несущая конструкция крыши кинозалов решена как многоступенчатая система стержневых и полнотелых элементов. В одной части она состоит из прогонов, ферм и ригелей, в то время как в другой части существующая стальная крыша подвешена на новой стержневой ферме. Вертикальные несущие конструкции используют стальные катаные профили, которые усилены из-за повышенной нагрузки – часто в форме стержневых колонн из полых замкнутых профилей. Усиление касается также фундаментов, которые решаются отдельным статическим расчетом. В некоторых случаях новые колонны устанавливаются на существующие конструкции, которые необходимо поддерживать и усиливать. На определенных участках также происходит подвешивание существующей конструкции на новую стальную, при этом осуществляется ее подъем на 20 мм.

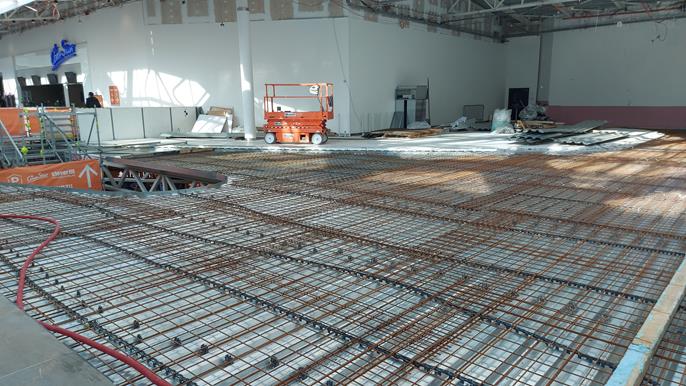

Конструкцию фойе составляет композитная стальная-бетонная плита толщиной 150 мм. Несущие элементы состоят прежде всего из композитных стальных балок. Прогоны встроены в железобетонную плиту. Композитность стальных и бетонных элементов достигается с помощью шпилек для выстреливания.

Поперечная и продольная устойчивость конструкции обеспечивается комбинацией рамных связей (рамы с набегом в углах у открытых профилей, жестко подключенные нижние и верхние пояса у стержневых ферм), стальных стержневых распорок в стенах и на уровне крыши, а также прежде всего вмурованных стержневых колонн и полнотелых колонн.

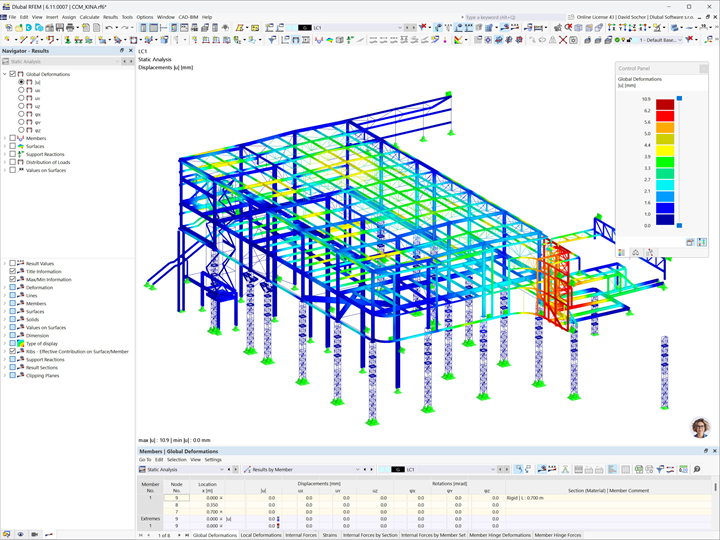

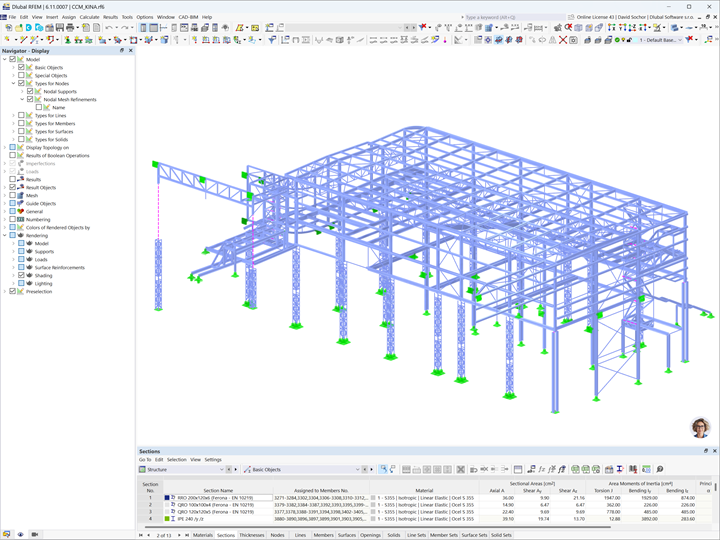

Анализ стальной конструкции и оценку стальных элементов проводились в программе RFEM.
