Acerca del proyecto

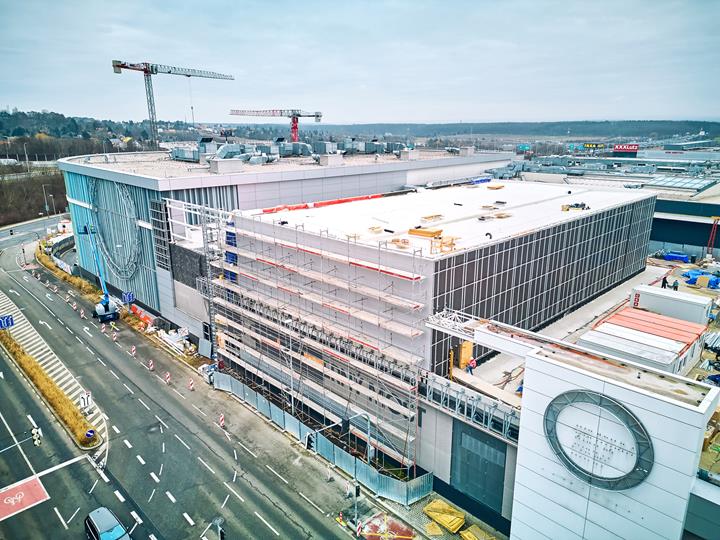

El proyecto de modificaciones y ampliación del centro comercial y social Westfield Černý Most en Praga incluye, entre otras cosas, la ampliación de la parte norte del edificio con nuevas salas de cine y estructuras relacionadas al nivel de la cubierta. La altura de la cornisa alcanza +16,2 m. La construcción también incluye la estructura de un vestíbulo, compuesta por una losa mixta de acero y hormigón, cuyo sistema de soporte es una combinación de elementos de acero y hormigón armado. La unión mixta se realiza mediante pernos de disparo.
Solución técnica de construcción

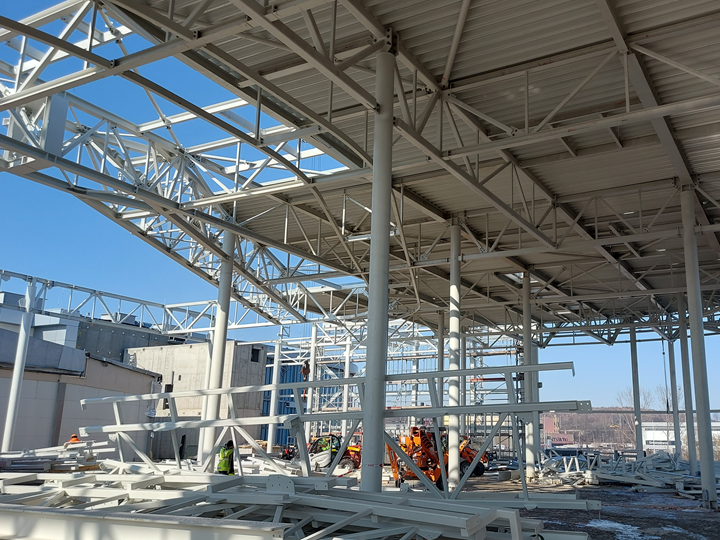

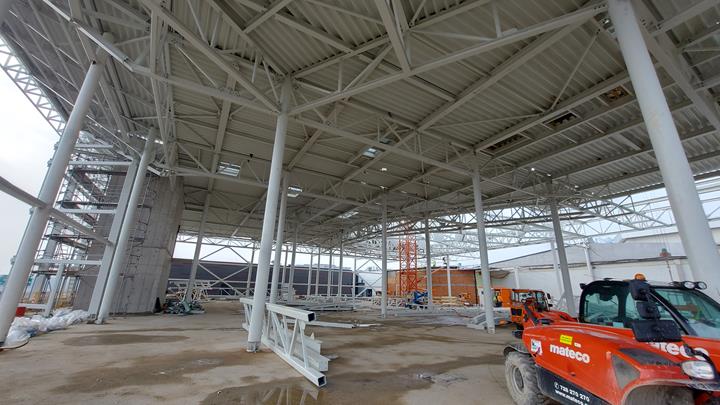

La estructura de soporte del techo de las salas de cine se resuelve como un sistema multinivel de elementos de celosía y de muro completo. Parte de ella está constituida por vigas de gran canto, cerchas y correas, mientras que en otra parte el techo de acero existente está suspendido en una nueva cercha. Las estructuras de soporte verticales utilizan perfiles laminados de acero, que se refuerzan debido a la mayor carga, a menudo en forma de pilares de celosía de perfiles huecos cerrados. El refuerzo también afecta a los cimientos, que se resuelven con un cálculo estructural independiente. En algunos casos, los nuevos pilares se colocan sobre estructuras existentes, que deben ser soportadas y reforzadas. En lugares seleccionados, la estructura existente también se suspende en la nueva estructura de acero, elevándola 20 mm.

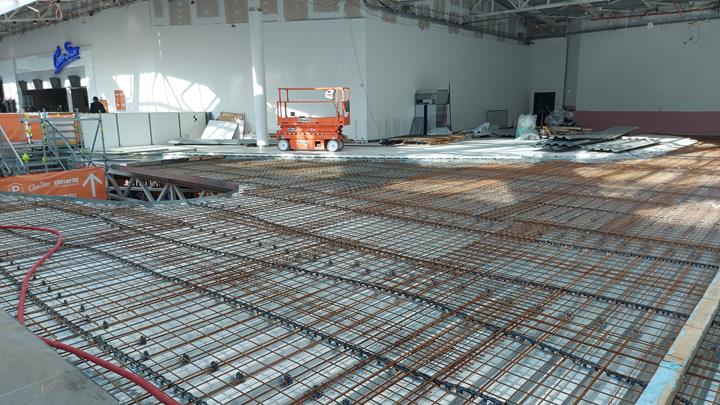

La estructura del vestíbulo está compuesta por una losa mixta de acero y hormigón de 150 mm de espesor. Los elementos de soporte son principalmente vigas mixtas de acero. Las vigas de gran canto están empotradas en la losa de hormigón armado. La conexión mixta de los elementos de acero y hormigón se realiza mediante pernos de disparo.
La estabilidad transversal y longitudinal de la estructura se asegura mediante una combinación de conexiones de pórtico (esquinas de pórticos con sección variable en perfiles abiertos, cordones inferiores y superiores rígidamente conectados en cerchas de celosía), arriostramientos de celosía de acero en las paredes y el plano del techo, y especialmente pilares de celosía empotrados y pilares de muro completo.

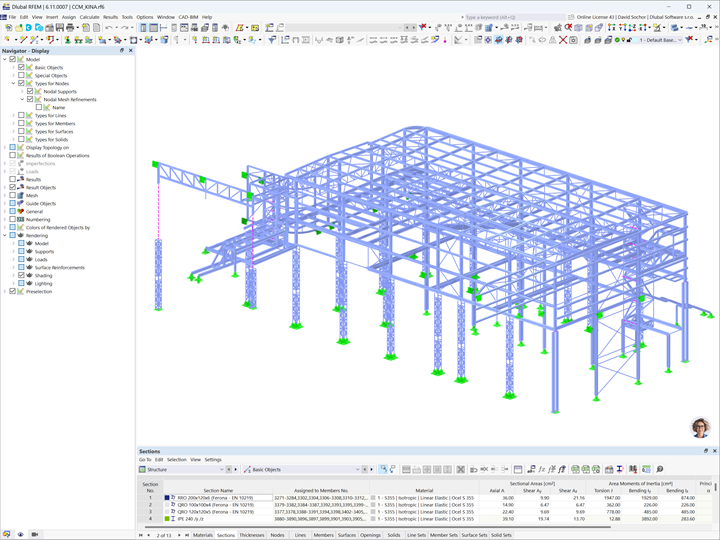

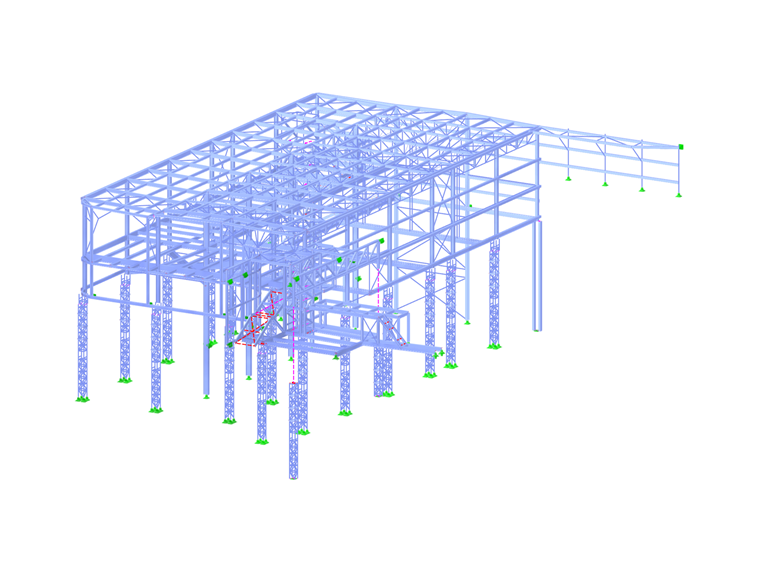

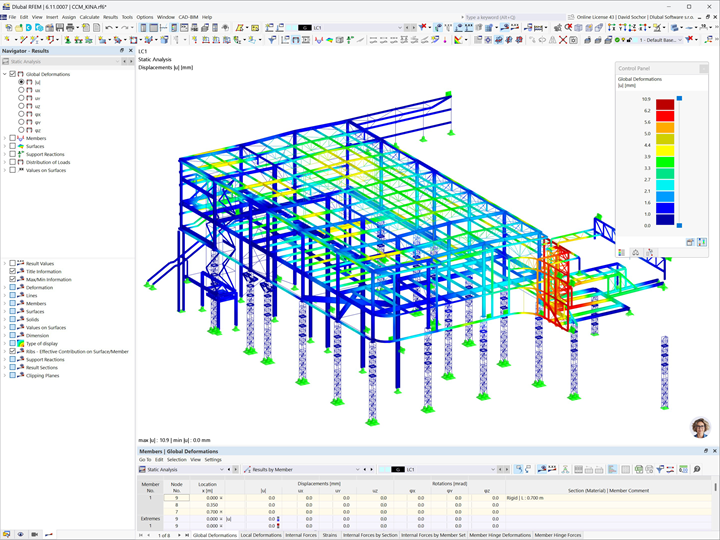

El análisis de la estructura de acero y la verificación de los elementos de acero se realizaron en el programa RFEM.
| Lugar | Praga, Distrito 14 de Praga República Checa |
| Promotor | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, República Checa |
| Arquitecto | Benoy |
| Solución de ingeniería estructural para el proyecto | OBERMEYER HELIKA a.s. Beranových 65, Praga 9 - Letňany Ingeniero principal del proyecto: Ing. Roman Smida Arquitecto: Dipl. Arch. Tech. Fionn Curran Ingeniero de estructuras: Ing. Josef Beneš, Ing. Jan Šnajdr |
