Erweiterung des Kinosaals und der Durchgangsüberdachung im Westfield Černý Most in Prag, Tschechische Republik

136x

Konstruktion der Kinosäle und Überdachung der Passagen – Einkaufszentrum Černý Most

Über das Projekt

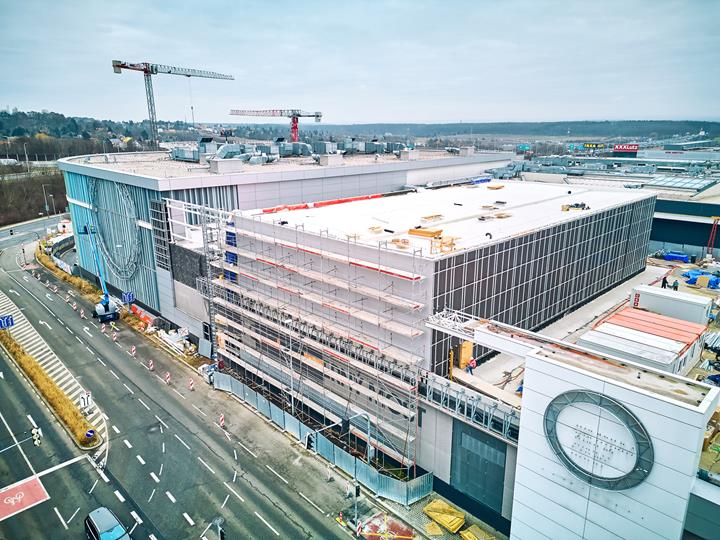

Das Projekt zum Umbau und zur Vergrößerung des Einkaufszentrums Westfield Černý Most in Prag umfasst die Erweiterung des nördlichen Teils des Gebäudes um neue Kinosäle und zusätzliche Konstruktionen auf der Dachebene. Die Höhe des Dachgeschosses beträgt +16,2 m. Die Konstruktion umfasst auch ein Foyer, das aus einer Verbundblech- und Betonplatte besteht, mit einem Tragsystem aus Stahl- und Stahlbetonelementen. Die Verbindung erfolgt mit Schussbolzen.

Bautechnische Lösung

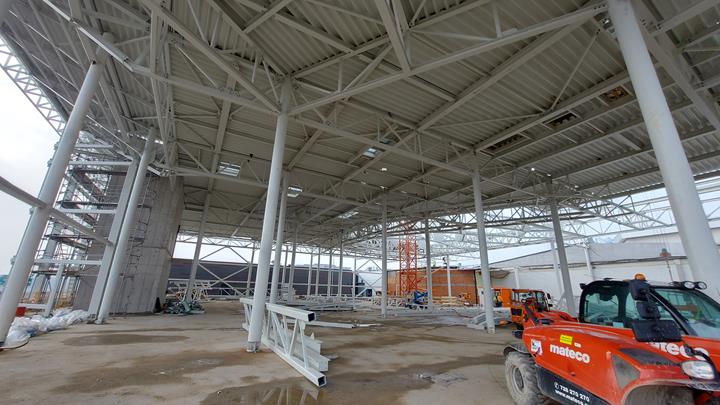

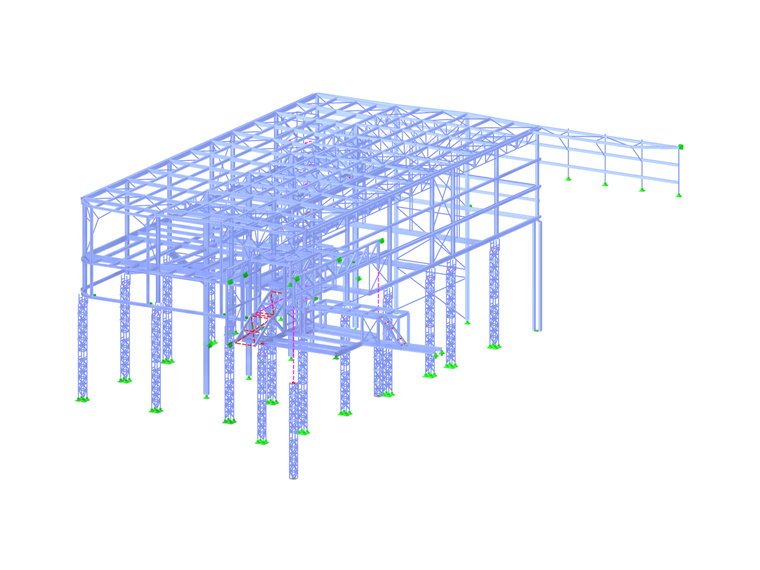

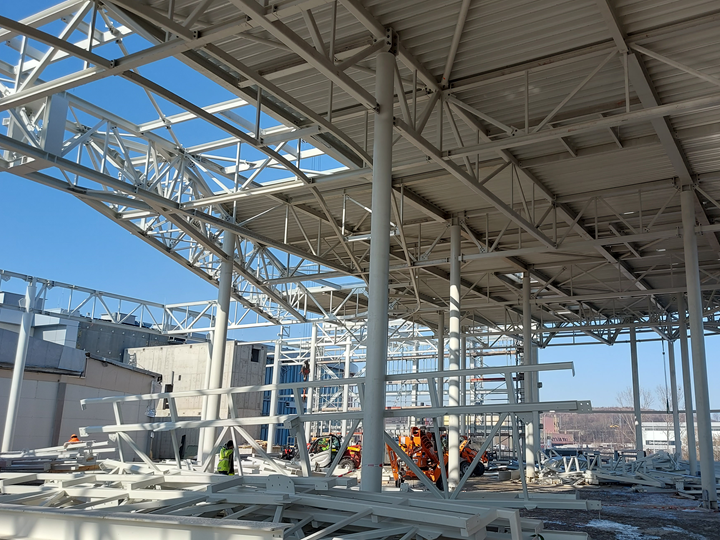

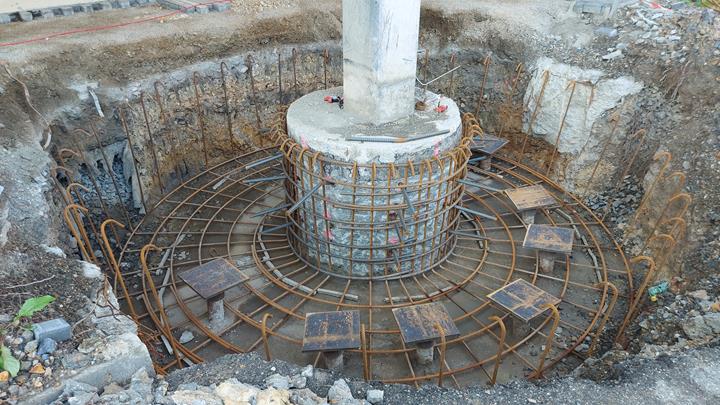

Die Tragkonstruktion des Kinosaaldachs ist als mehrstufiges System aus Fachwerk- und Massivwandelementen konzipiert. Ein Teil besteht aus Trägern, Fachwerken und Pfetten, während im anderen Teil das bestehende Stahldach an einem neuen Fachwerk aufgehängt ist. Die vertikalen Tragkonstruktionen bestehen aus gewalzten Stahlprofilen, die zur Aufnahme erhöhter Lasten verstärkt sind, häufig in Form von Fachwerkstützen aus geschlossenen Hohlprofilen. Die Bewehrung umfasst auch die Fundamente, die anhand einer separaten statischen Berechnung bemessen wurden. In einigen Fällen wurden die neuen Stützen auf die bestehende Konstruktion aufgesetzt, die ebenfalls gelagert und bewehrt werden musste. An ausgewählten Stellen wurde die bestehende Konstruktion auch an der neuen Stahlkonstruktion aufgehängt, die um 20 mm angehoben wurde.

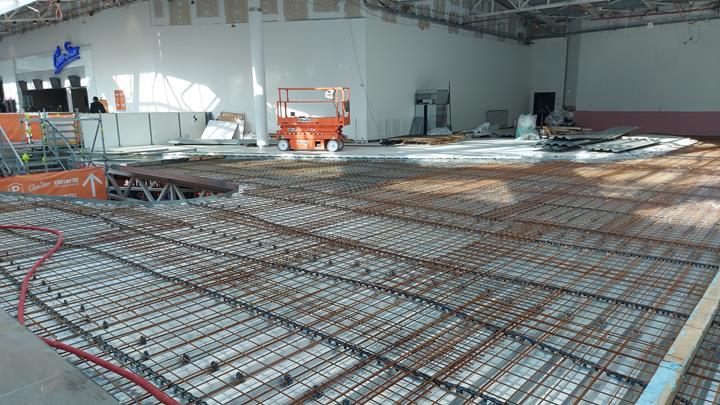

Die Foyerkonstruktion besteht aus einer Verbundblech- und Betonplatte mit einer Dicke von 150 mm. Die tragenden Elemente bestehen hauptsächlich aus Verbundstahlbalken. Die Balken sind in die Stahlbetonplatte eingebettet. Die Stahl- und Betonelemente sind mit Schussbolzen verbunden.

Die Quer- und Längsstabilität der Konstruktion wird durch eine Kombination aus Rahmenverbindungen (konische Rahmenanschlüsse an offenen Profilen, fest verbundene Unter- und Obergurte an Fachwerkträgern), Stahlfachwerkverbänden in den Wänden und der Dachfläche und vor allem durch feste Fachwerkstützen und massive Stützen gewährleistet.

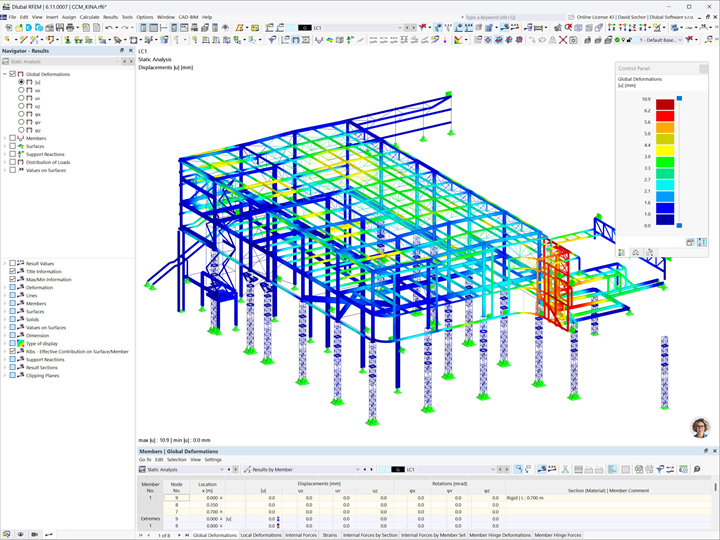

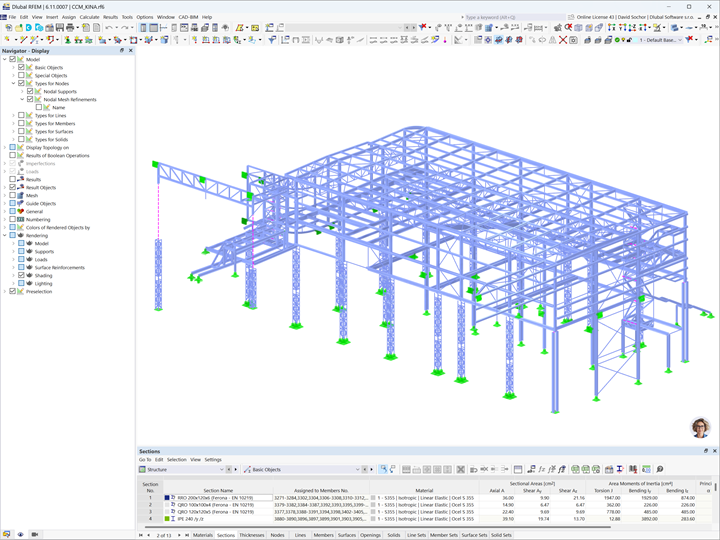

Die Analyse der Stahlkonstruktion und die Bemessung der Stahlelemente wurden in RFEM durchgeführt.
