捷克布拉格 Westfield Černý Most 购物中心的影厅扩建及通道顶棚工程

236x

Cine Star 电影院与购物中心屋顶结构 - Černý Most 中心

项目概况

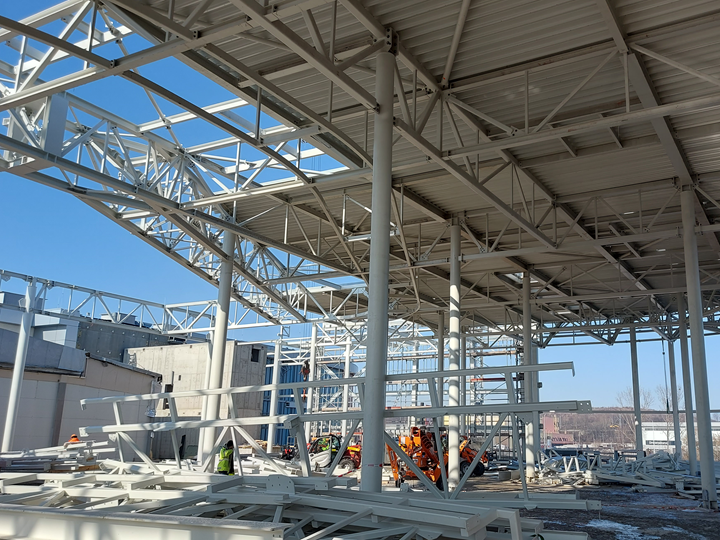

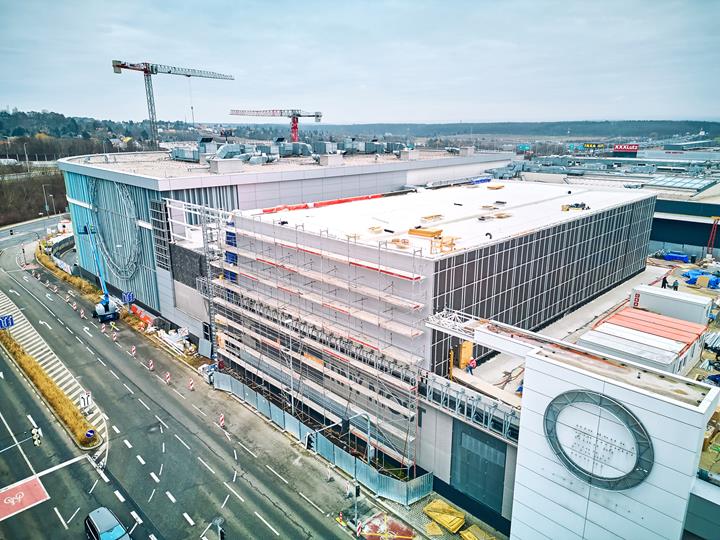

布拉格 Westfield Černý Most 购物中心改扩建项目包括对建筑北侧区域进行扩建，增设新的影院空间，并在屋顶层建设附属结构。屋顶层标高为 +16.2 m。该项目还包含一个门厅，其楼板采用压型钢板—混凝土组合楼板结构，承重体系由钢结构和钢筋混凝土构件组成，两者通过栓钉连接。

结构方案

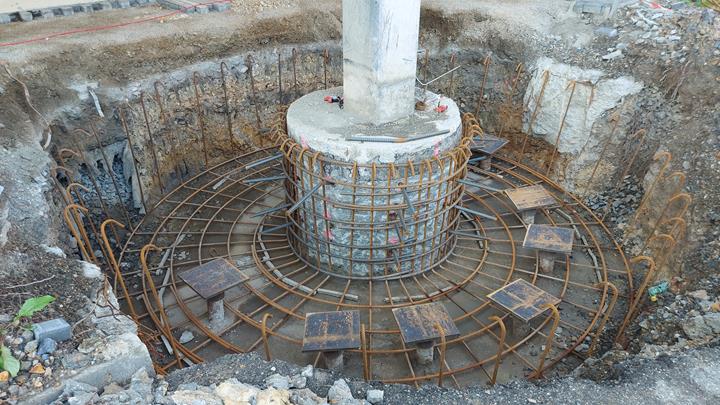

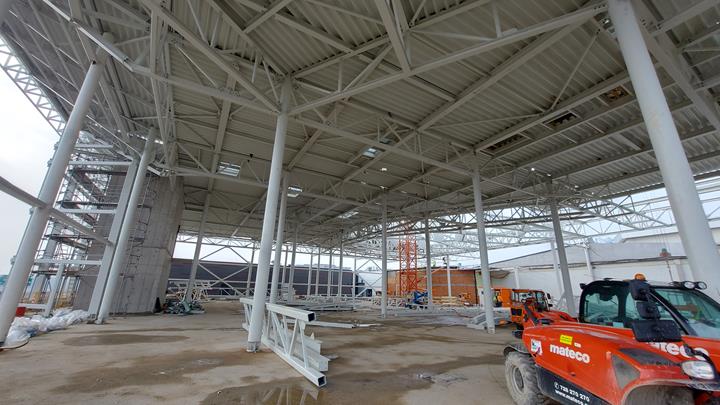

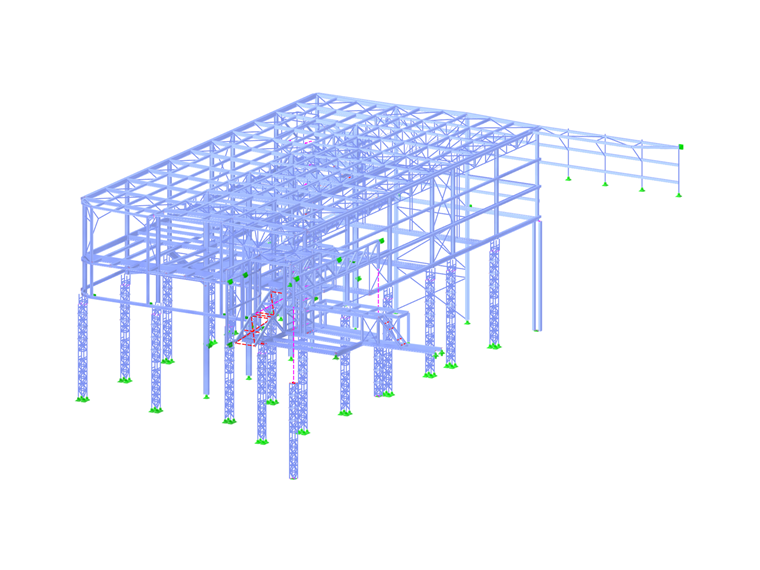

影院屋盖采用由桁架和实腹构件组成的多级承重体系。部分区域由钢梁、桁架和檩条构成，另一部分则通过新建桁架悬挂既有钢屋盖。竖向承重结构主要采用轧制型钢，并针对增加的荷载进行了加固，部分采用由封闭空心型钢组成的桁架柱。基础也进行了相应加固，其设计根据单独的结构计算确定。部分新建柱直接设置在现有结构上，因此现有结构也需要增设支承并进行加固。在部分位置，原有结构通过新的钢结构体系进行悬挂，并整体抬升 20 mm。

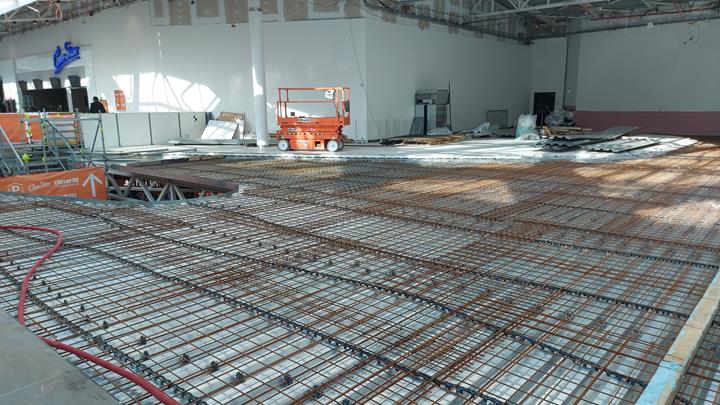

门厅结构采用厚度为 150 mm 的压型钢板—混凝土组合楼板。其主要承重构件为组合钢梁，钢梁嵌入钢筋混凝土楼板内，钢与混凝土构件通过栓钉连接。

结构的纵向和横向稳定性主要通过以下措施保证：刚性框架节点（如开口截面的锥形刚架节点以及桁架上下弦杆的刚性连接）、墙体和屋面中的钢桁架支撑体系，以及刚性桁架柱和实体柱。

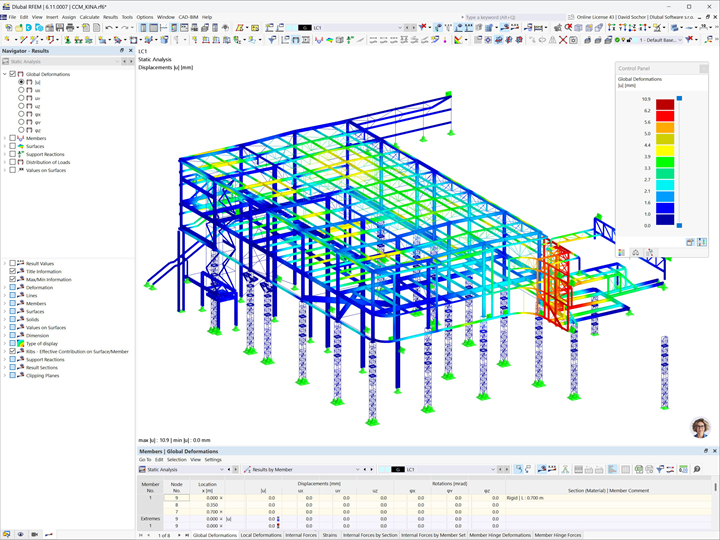

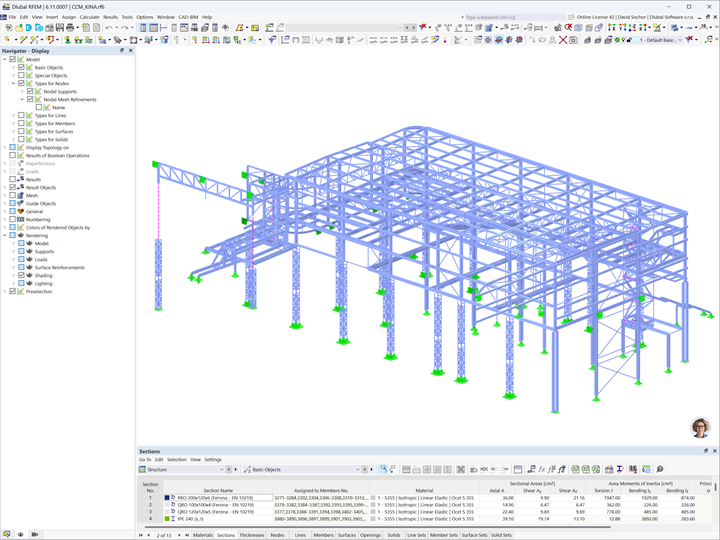

钢结构分析及钢构件设计采用 RFEM 软件完成。
