Westfield Černý Most - ampliação de cinema e cobertura da galeria comercial

136x

Coberturas de sala de cinema e passagem de centro comercial – Centro Černý Most

Sobre o projeto

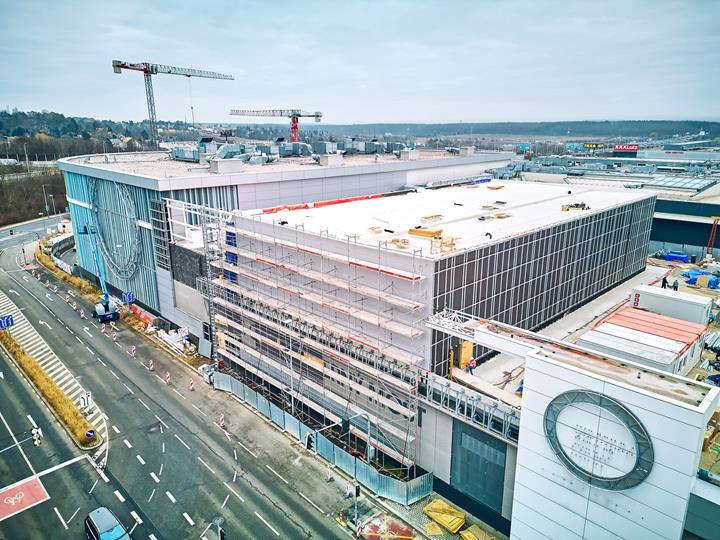

O projeto de modificações e ampliação do centro comercial e comunitário Westfield Černý Most em Praga inclui, entre outras coisas, a expansão da parte norte do edifício com novas salas de cinema e estruturas associadas no nível do telhado. A altura da platibanda atinge +16,2 m. A construção também inclui a estrutura do foyer, composta por uma laje mista de aço e concreto, cujo sistema de sustentação é uma combinação de elementos de aço e concreto armado. A mista é realizada através de pinos de tiro.

Solução técnico-construtiva

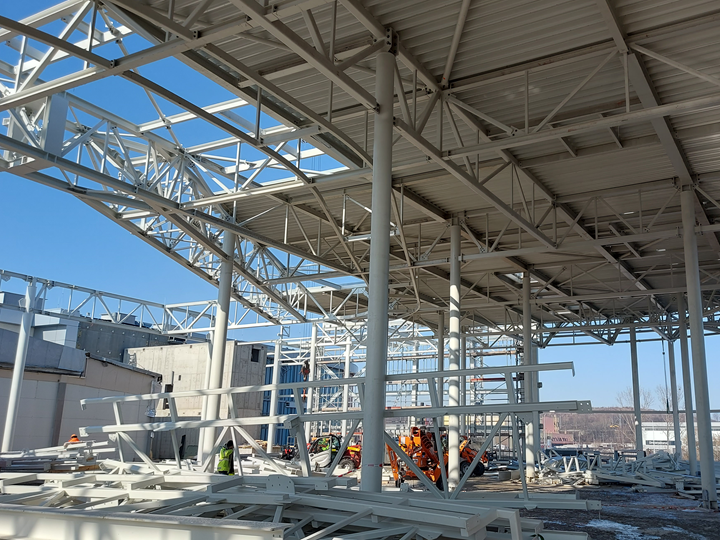

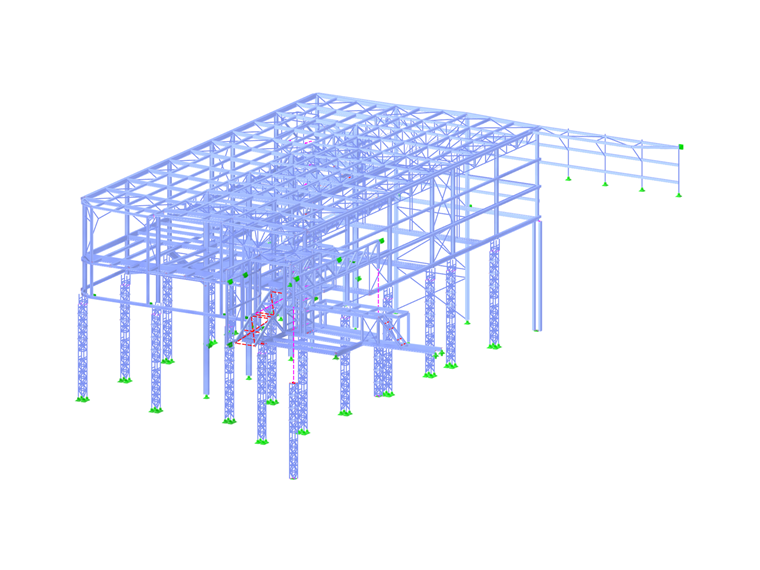

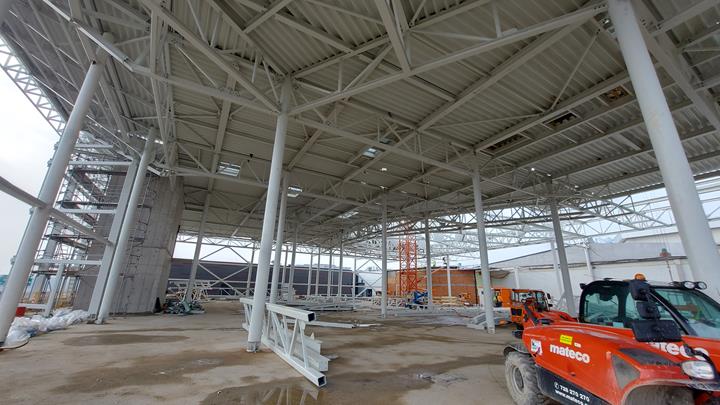

A estrutura de suporte do telhado das salas de cinema é projetada como um sistema de vários níveis de elementos treliçados e de alma cheia. Em parte, é composta por vigas principais, treliças e terças, enquanto, em outra parte, o telhado de aço existente é suspenso em uma nova treliça. As estruturas verticais de suporte utilizam perfis laminados de aço, que são reforçados devido ao aumento de carga – frequentemente na forma de colunas treliçadas de perfis ocos fechados. O reforço também se aplica aos fundamentos, que são resolvidos por meio de um cálculo estático separado. Em alguns casos, novas colunas são colocadas sobre estruturas existentes, que devem ser suportadas e reforçadas. Em locais selecionados, ocorre também a suspensão da estrutura existente na nova estrutura de aço, acompanhada por uma elevação de 20 mm.

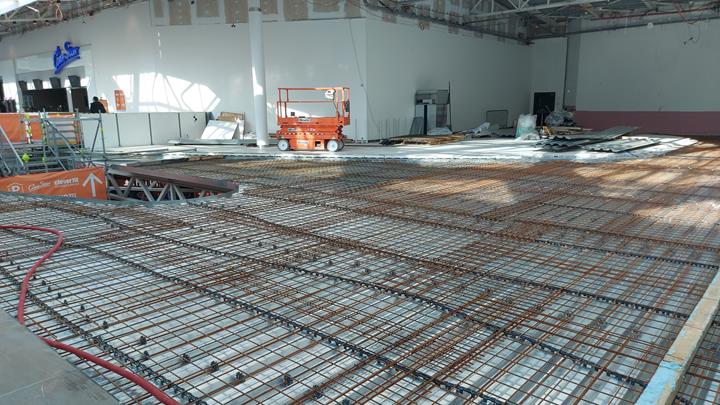

A estrutura do foyer é composta por uma laje mista de aço e concreto com espessura de 150 mm. Os elementos de suporte são principalmente vigas mistas de aço. As vigas principais são embutidas na laje de concreto armado. A mista dos elementos de aço e concreto é realizada através de pinos de tiro.

A estabilidade transversal e longitudinal da estrutura é assegurada por uma combinação de quadros (cantos de quadro com inclinação em perfis abertos, tirantes inferiores e superiores rigidamente conectados em treliças), contraventamentos treliçados de aço nas paredes e plano do telhado e, principalmente, por colunas treliçadas e colunas de alma cheia embutidas.

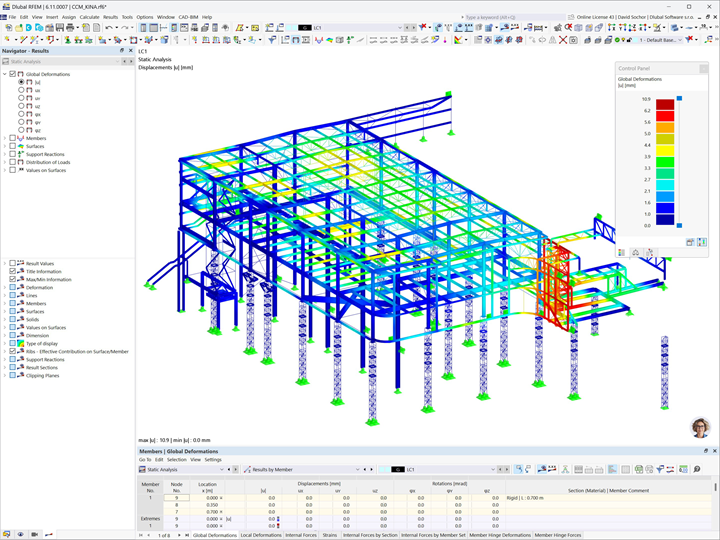

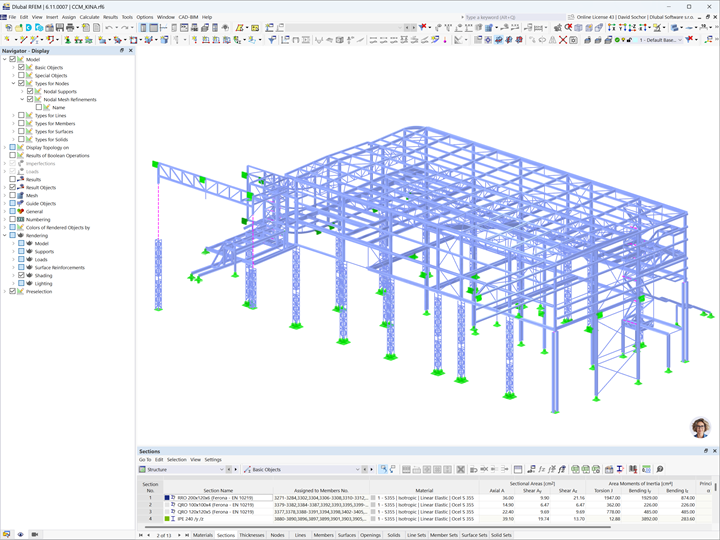

A análise da estrutura de aço e a verificação dos elementos de aço foram realizadas no programa RFEM.
