Westfield Černý Most - Přístavba kinosálů a zastřešení pasáže

132x

Konstrukce kinosálů a zastřešení pasáže - Centrum Černý Most

O projektu

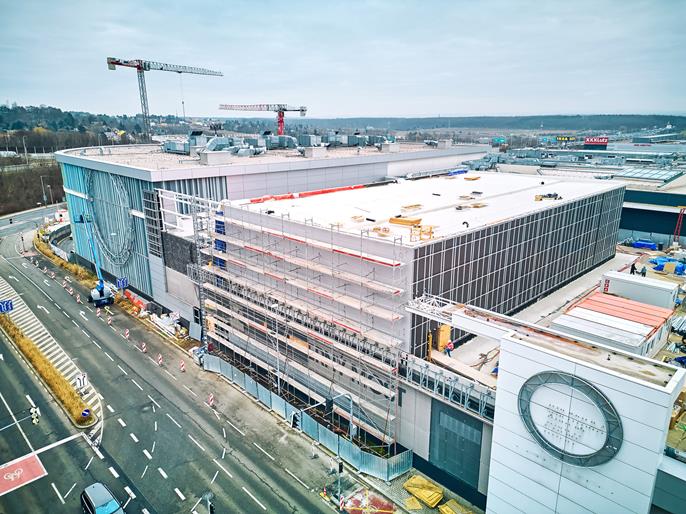

Projekt stavebních úprav a rozšíření obchodně-společenského centra Westfield Černý Most v Praze zahrnuje mimo jiné rozšíření severní části objektu o nové kinosály a související konstrukce v úrovni střechy. Výška atiky dosahuje +16,2 m. Součástí stavby je rovněž konstrukce foyer, tvořená spřaženou plecho-betonovou deskou, jejíž nosný systém je kombinací ocelových a železobetonových prvků. Spřažení je realizováno pomocí nastřelovacích trnů.

Stavebně technické řešení

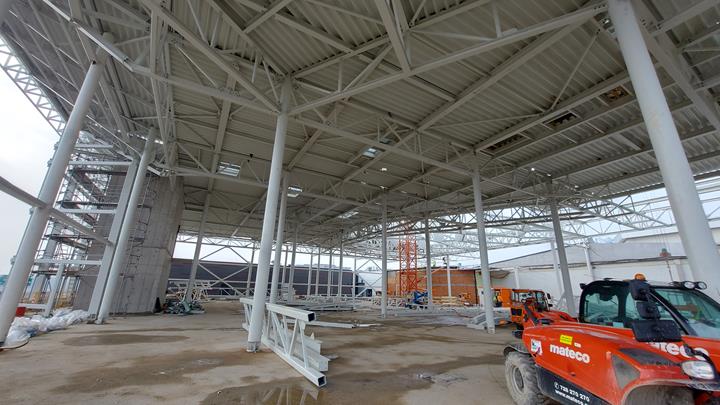

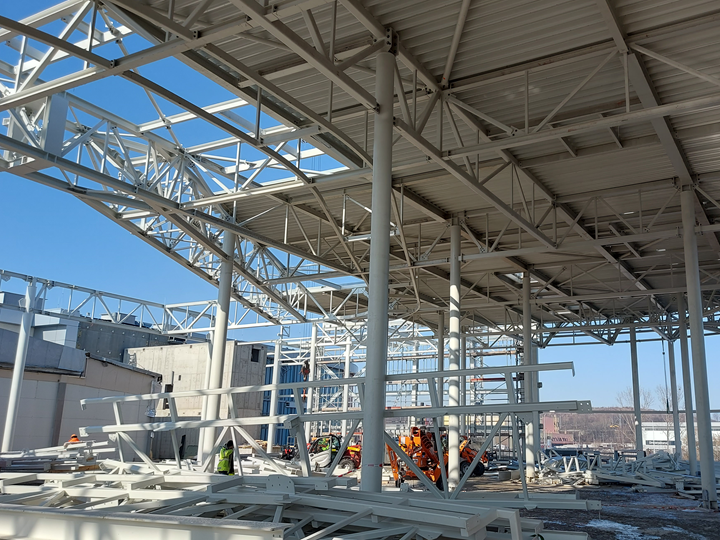

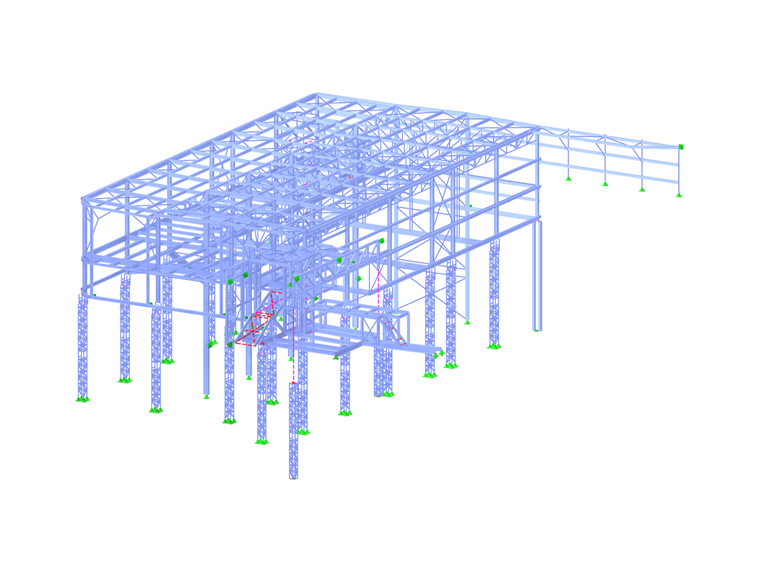

Nosná konstrukce střechy kinosálů je řešena jako vícestupňová soustava příhradových a plnostěnných prvků. V části je tvořena průvlaky, vazníky a vaznicemi, zatímco v druhé části je stávající ocelová střecha vyvěšena na novém příhradovém vazníku. Svislé nosné konstrukce využívají ocelové válcované profily, které jsou z důvodu zvýšeného zatížení zesíleny – často formou příhradových sloupů z dutých uzavřených profilů. Zesílení se týká rovněž základů, které jsou řešeny samostatným statickým výpočtem. V některých případech jsou nové sloupy ukládány na stávající konstrukce, jež je nutno podepřít a zesílit. Na vybraných místech dochází také k zavěšení stávající konstrukce na novou ocelovou, přičemž se provádí její nadvýšení o 20 mm.

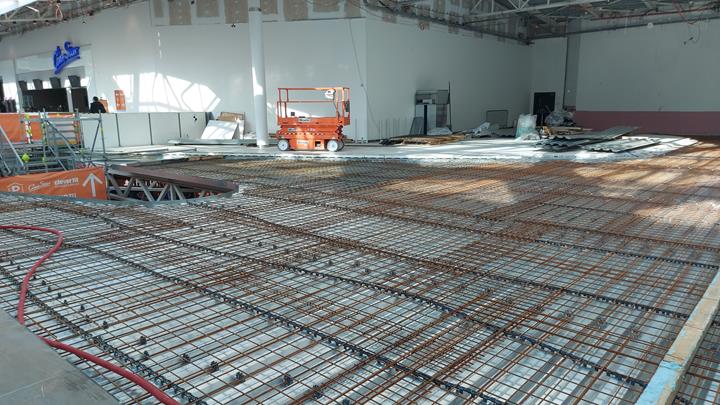

Konstrukci foyer tvoří spřažená plecho-betonová deska o tloušťce 150 mm. Nosné prvky tvoří především spřažené ocelové stropnice. Průvlaky jsou zapuštěny do železobetonové desky. Spřažení ocelových a betonových prvků je realizováno pomocí nastřelovacích trnů.

Příčná i podélná stabilita konstrukce je zajištěna kombinací rámových vazeb (rámové rohy s náběhem u otevřených profilů, pevně připojené spodní i horní pásy u příhradových vazníků), ocelových příhradových ztužidel ve stěnách a střešní rovině a především vetknutých příhradových sloupů a plnostěnných sloupů.

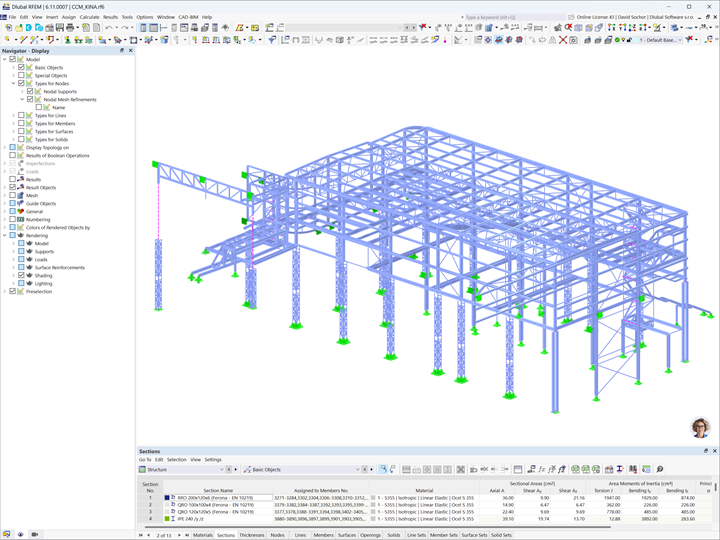

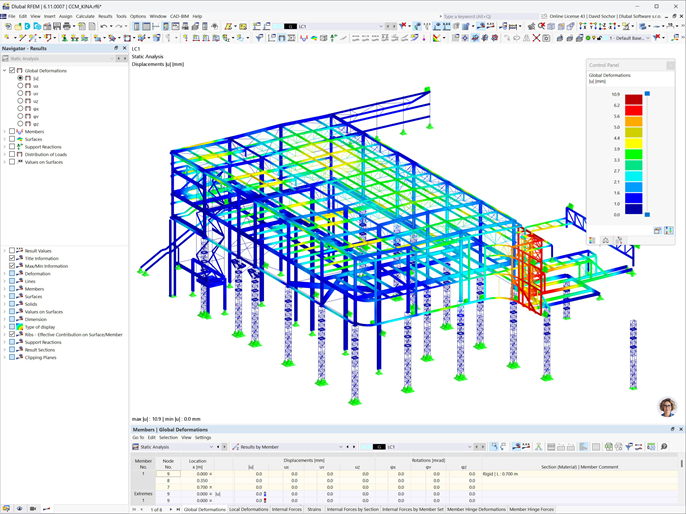

Analýza ocelové konstrukce a posouzení ocelových prvků byly provedeny v programu RFEM.
