Del progetto

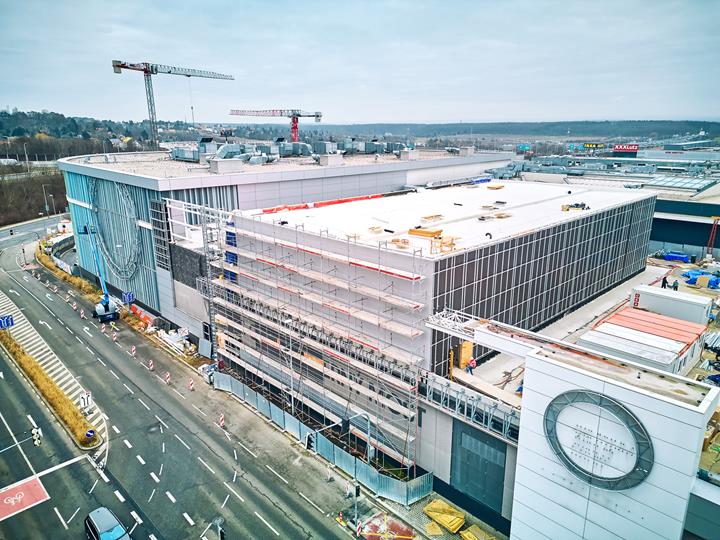

Il progetto di ristrutturazione e ampliamento del centro commerciale e sociale Westfield Černý Most a Praga include, tra le altre cose, l'estensione della parte nord dell'edificio con nuove sale cinematografiche e strutture correlate a livello del tetto. L'altezza del parapetto raggiunge +16,2 m. La costruzione comprende anche un foyer, formato da una lastra composita acciaio-calcestruzzo, il cui sistema portante è una combinazione di elementi in acciaio e cemento armato. La connessione composita è realizzata tramite pioli sparati.
Soluzione tecnico-costruttiva

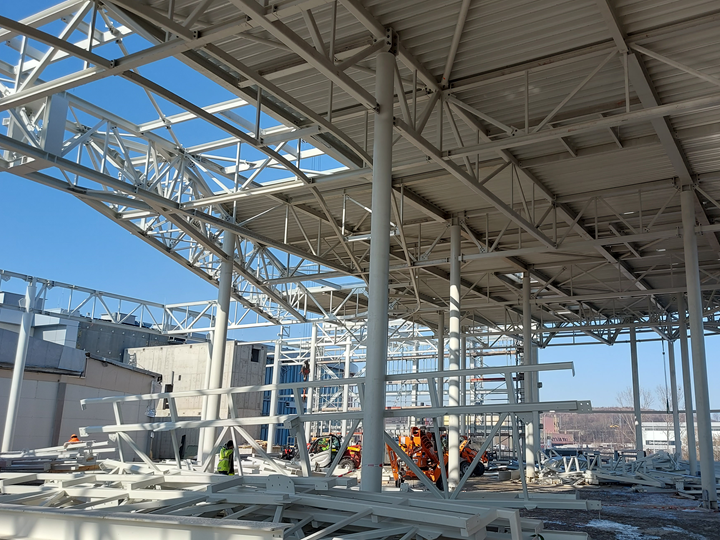

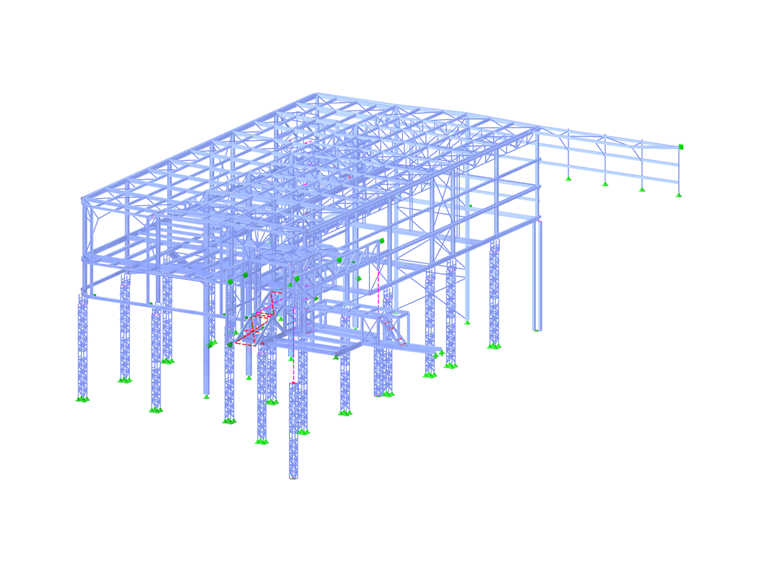

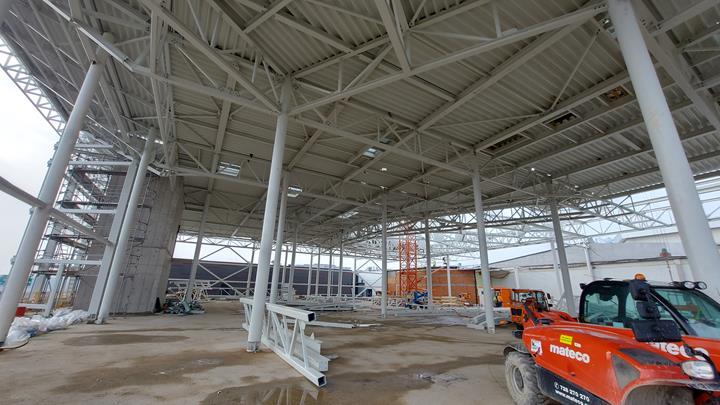

La struttura portante del tetto delle sale cinematografiche è concepita come un sistema multistrato di elementi reticolari e pieni. In una parte è composta da travi, travature e capriate, mentre nell'altra parte il tetto in acciaio esistente è sospeso su una nuova trave reticolare. Le strutture portanti verticali utilizzano profili in acciaio laminato che, a causa dell'aumento del carico, sono rinforzati - spesso sotto forma di colonne reticolari realizzate con profili cavi chiusi. Anche le fondamenta, che sono oggetto di un calcolo statico separato, sono rinforzate. In alcuni casi, le nuove colonne sono posizionate su strutture esistenti, che devono essere sostenute e rinforzate. In posizioni selezionate, la struttura esistente è anche appesa a quella nuova in acciaio, con un sollevamento di 20 mm.

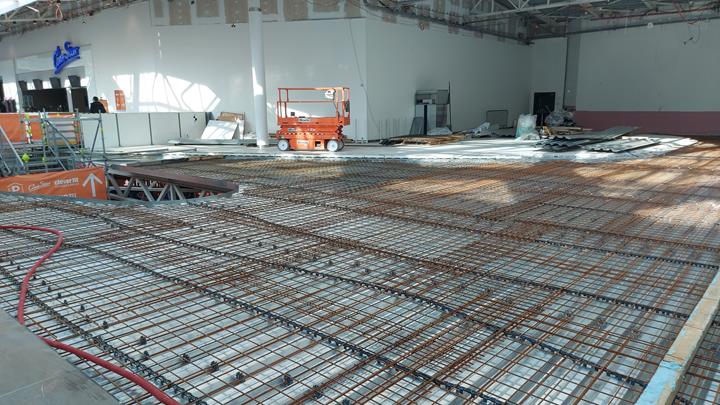

La struttura del foyer è costituita da una lastra composita acciaio-calcestruzzo dello spessore di 150 mm. Gli elementi portanti sono principalmente travi composite in acciaio. Le travi principali sono incassate nella lastra di cemento armato. La connessione composita tra elementi in acciaio e calcestruzzo è realizzata mediante pioli sparati.
La stabilità trasversale e longitudinale della struttura è garantita da una combinazione di telai (angoli dei telai con riseghe per profili aperti, fasce superiore e inferiore saldamente collegate per le travi reticolari), controventi reticolari in acciaio nelle pareti e nel piano del tetto e soprattutto colonne reticolari incastrate e colonne piene.

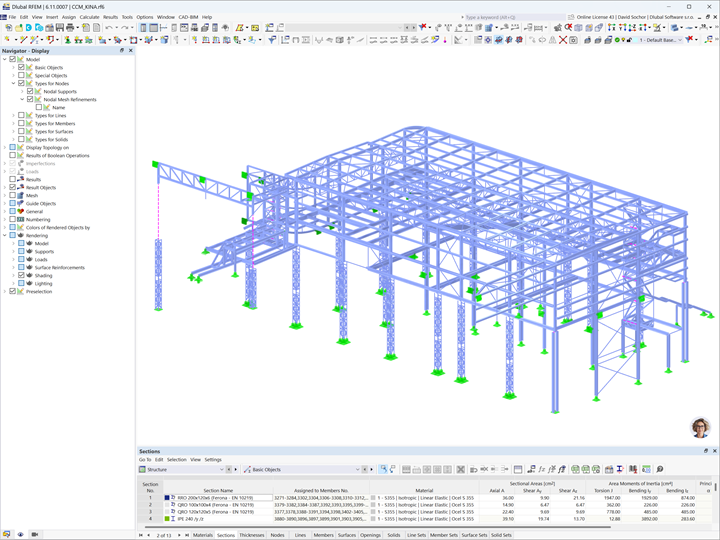

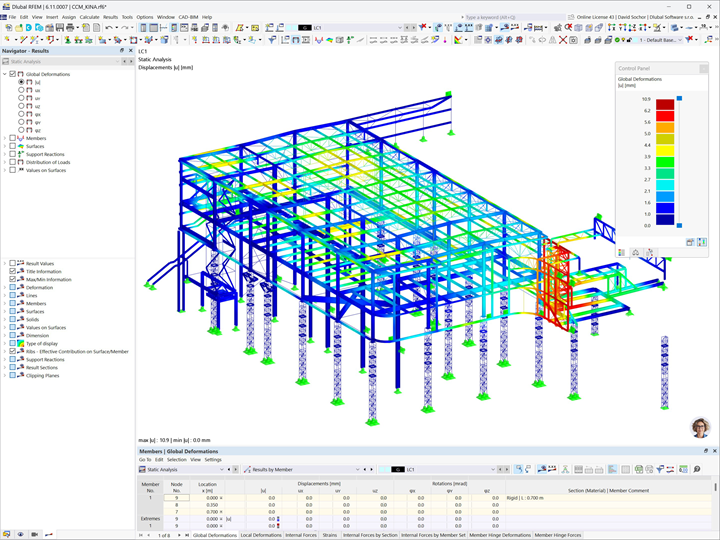

L'analisi della struttura in acciaio e la verifica degli elementi in acciaio sono state eseguite nel programma RFEM.
| Posizione | Praga-Praha 14, Sídliště Kyje Repubblica Ceca |
| Committente | CENTRUM ČERNÝ MOST s.r.o. Praga 1 - Nové Město, CZE |
| Architetto | Benoy |
| Ingegneria dei progetti | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Ingegnere capo: Ing. Roman Smida Architetto: Dipl. Arch. Tech. Fionn Curran Ingegnere strutturale: Ing. Josef Beneš, Ing. Jan Šnajdr |
