À propos du projet

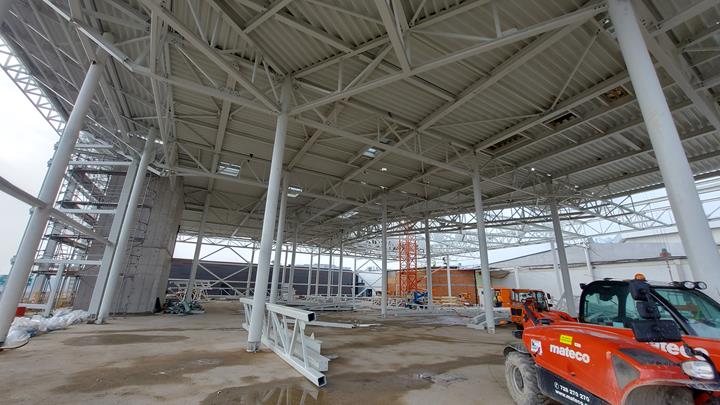

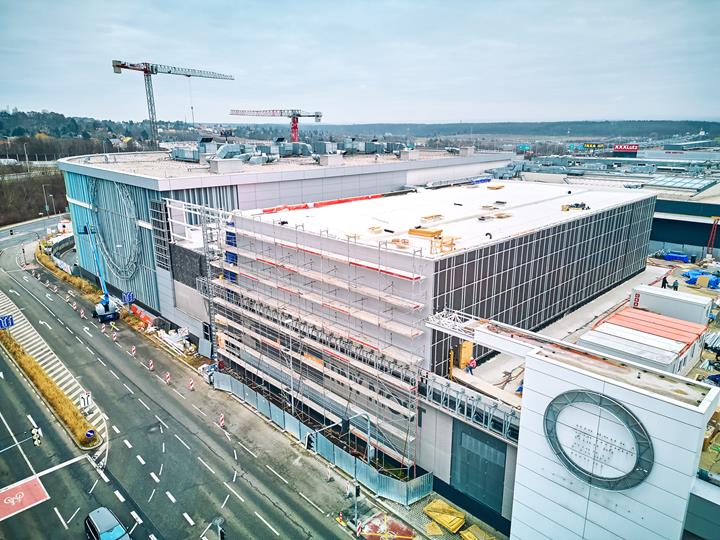

Le projet de rénovation et d’agrandissement du centre commercial Westfield Černý Most à Prague comprend, entre autres, l’extension de la partie nord du bâtiment avec de nouvelles salles de cinéma et des structures associées au niveau de la toiture. La hauteur de l'acrotère atteint 16,2 m. La construction comprend également le foyer, constitué d'une dalle mixte acier-béton, dont la structure porteuse est constituée d’éléments en acier et en béton armé. La liaison est réalisée à l’aide de goujons à tirer.
Solution technique de construction

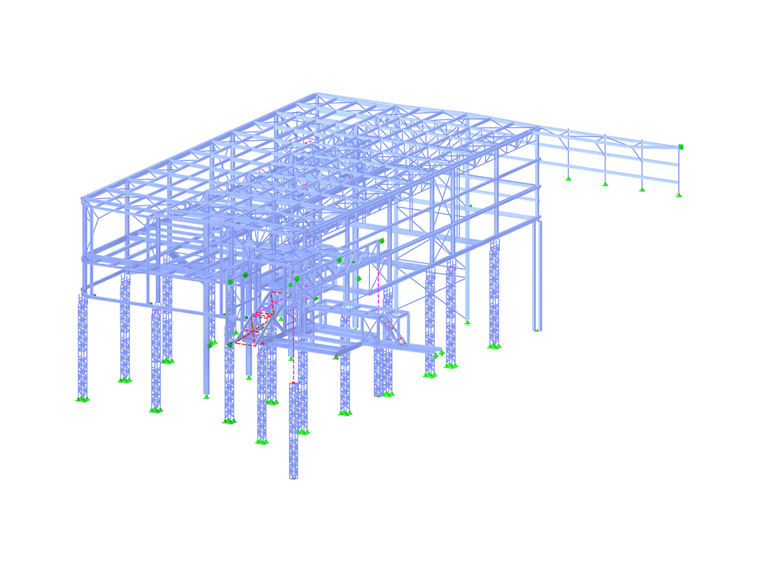

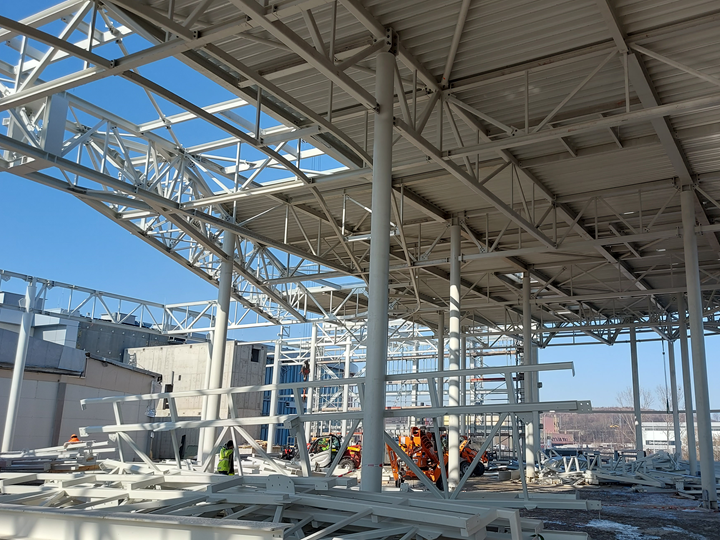

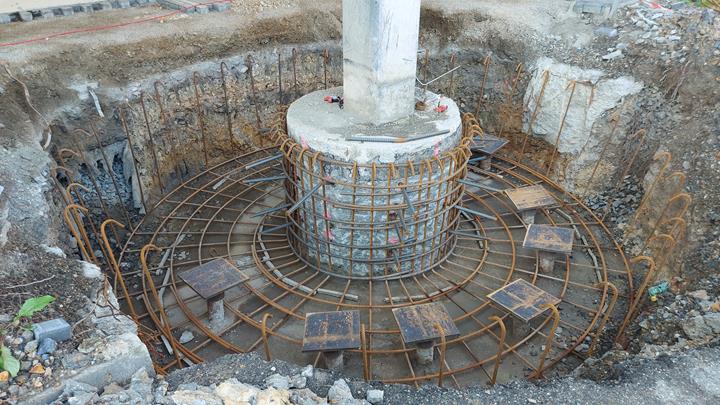

La structure porteuse de la toiture des salles de cinéma est conçue comme un système à plusieurs niveaux d’éléments en treillis et pleins. Une partie est constituée de poutres, de treillis et de pannes, tandis que l’autre partie est suspendue à un nouveau treillis. Les structures porteuses verticales utilisent des sections laminées en acier, renforcées en raison de manière à supporter des charges accrues, souvent sous la forme de poteaux en treillis constituées de sections tubulaires fermées. Le renforcement concerne également les fondations, qui ont fait l’objet d’un calcul séparé. Dans certains cas, les nouveaux poteaux sont posées sur les structures existantes, qui doivent également être soutenues et renforcées. À certains endroits, la structure existante est également suspendue à la nouvelle structure en acier, avec une surélévation de 20 mm.

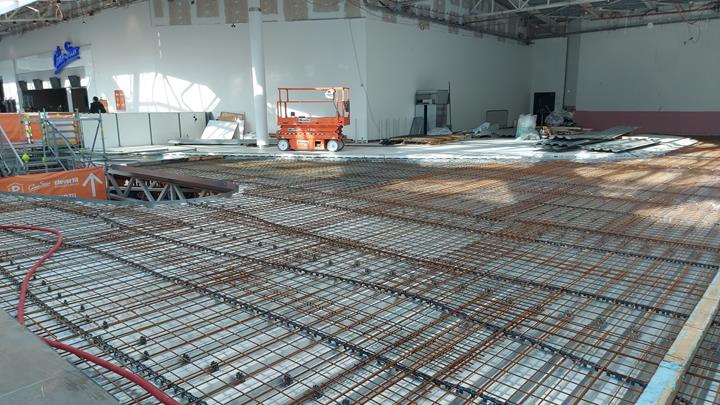

La structure du foyer est formée d’une dalle mixte acier-béton de 150 mm d’épaisseur. Les éléments porteurs sont principalement des poutres en acier composites. Les poutres maîtresses sont incorporées dans la dalle en béton armé. La liaison des éléments en acier et en béton est réalisée à l’aide de goujons à tirer.
La stabilité transversale et longitudinale de la structure est assurée par une combinaison de portiques rigides (coins de portique avec renfort sur les profils ouverts, membrures inférieures et supérieures fermement connectées aux poutres treillis), de contreventements treillis en acier dans les voiles et le plan du toit, et surtout de poteaux treillis et pleins encastrés.

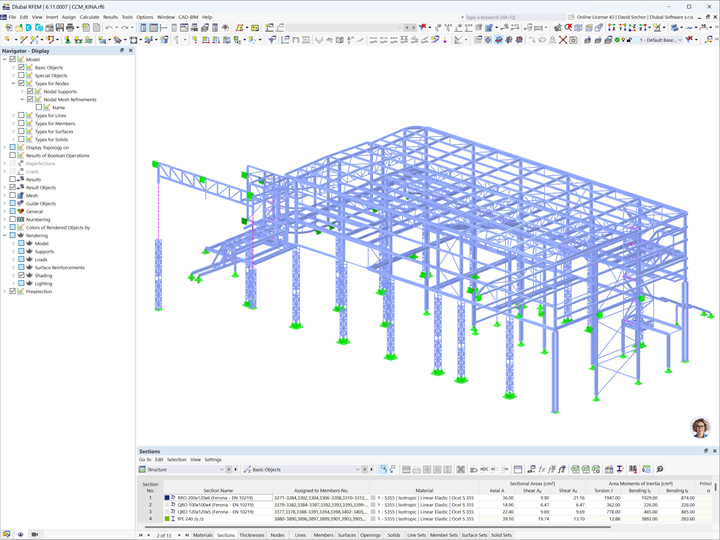

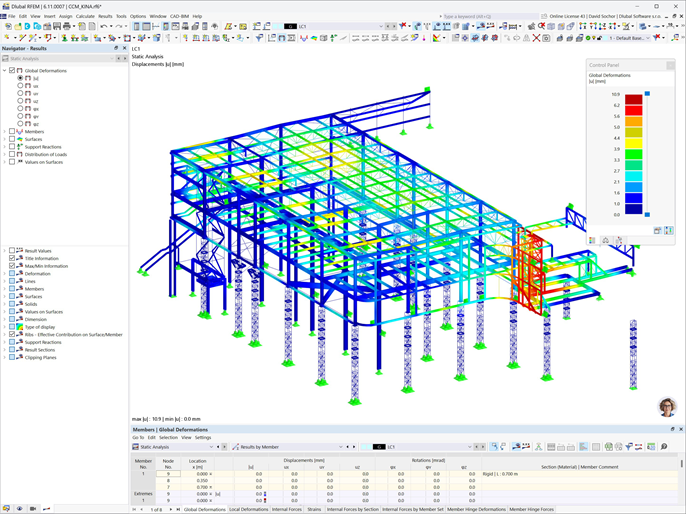

Le calcul de la structure en acier et l’évaluation des éléments en acier ont été réalisées dans RFEM.
| Localisation | Prague, 14e arrondissement République tchèque |
| Maître d’ouvrage | CENTRUM ČERNÝ MOST s.r.o. Praha 1 - Nové Město, République tchèque |
| Architecte | Benoy |
| Solutions structurales | OBERMEYER HELIKA a.s. Beranových 65, Praha 9 - Letňany Ingénieur projet en chef : Ing. Roman Smida Architecte : Dipl. Arch. Tech. Fionn Curran Ingénieur structure : Ing. Josef Beneš, Ing. Jan Šnajdr |
