Westfield Černý Most - Rozbudowa części kinowej i zadaszenie pasażu handlowego

133x

Konstrukcje hali kinowej i zadaszenia pasażu - Centrum Černý Most

O projekcie

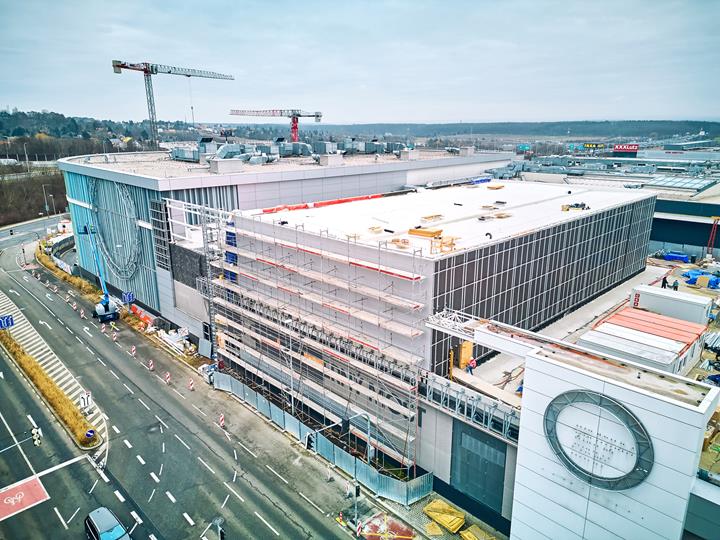

Projekt przebudowy i rozbudowy centrum handlowego Westfield Černý Most w Pradze obejmuje między innymi rozbudowę północnej części obiektu o nowe sale kinowe i związane z nimi konstrukcje na poziomie dachu. Wysokość przejścia wynosi +16,2 m. Częścią budowy jest również konstrukcja foyer, składająca się ze zespolonej konstrukcji z blachy i betonu, której konstrukcja nośna jest kombinacją elementów stalowych i żelbetowych. Zespolenie realizowane jest za pomocą trzpieni wstrzeliwanych.

Rozwiązanie techniczne

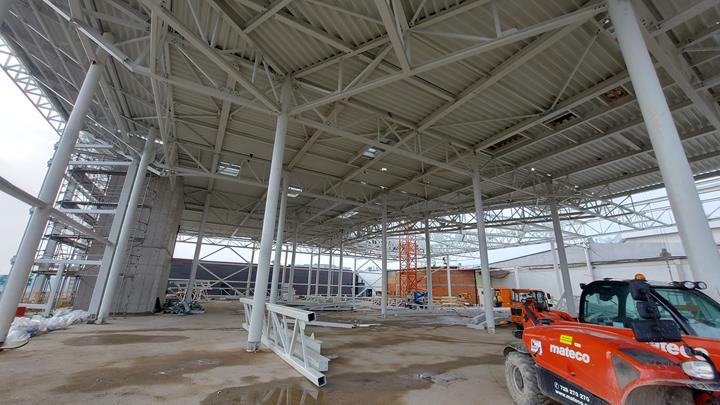

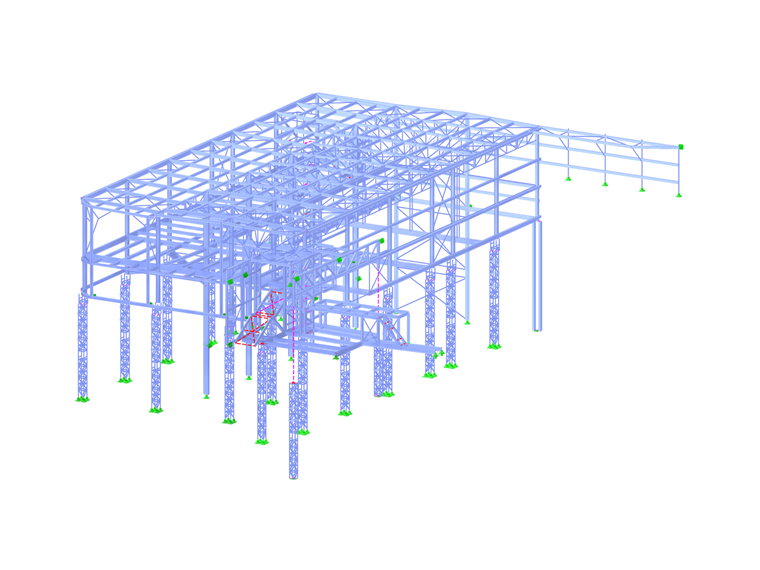

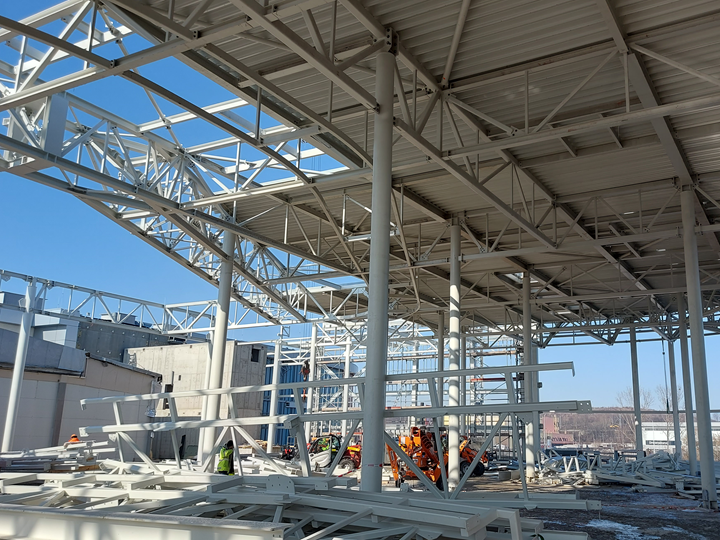

Konstrukcja nośna dachu sal kinowych jest rozwiązana jako wielostopniowy układ kratownicowych i pełnościennych elementów. W części konstrukcji znajdują się dźwigary, kratownice i płatwie, podczas gdy w drugiej części istniejący stalowy dach jest podwieszony na nowym kratownicowym dźwigarze. Pionowe konstrukcje nośne wykorzystują stalowe profile walcowane, które są wzmocnione z powodu zwiększonego obciążenia - często w formie kratownicowych słupów z zamkniętych profili. Wzmocnienie dotyczy również fundamentów, które są obliczone w ramach osobnej analizy. W niektórych przypadkach nowe słupy umieszczane są na istniejących konstrukcjach, które muszą być podparte i wzmocnione. W wybranych miejscach następuje również zawieszenie istniejącej konstrukcji na nową stalową, przy czym wykonuje się podniesienie o 20 mm.

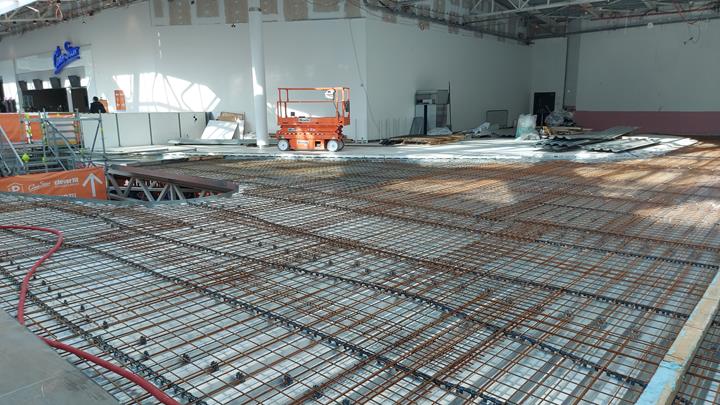

Konstrukcję foyer stanowi zespolona płyta z blachy i betonu o grubości 150 mm. Elementy nośne stanowią przede wszystkim zintegrowane stalowe belki. Dźwigary są zagłębione w żelbetowej płycie. Zespolenie elementów stalowych i betonowych realizowane jest za pomocą trzpieni wstrzeliwanych.

Stateczność poprzeczna i podłużna konstrukcji zapewniona jest przez kombinację połączeń ramowych (ramowe narożniki z naciągnięciem w otwartych profilach, sztywno połączone dolne i górne pasy w kratownicowych dźwigarach), stalowe zastrzały kratowe w ścianach i płaszczyźnie dachu oraz przede wszystkim kotwione kratownicowe słupy i pełnościenne słupy.

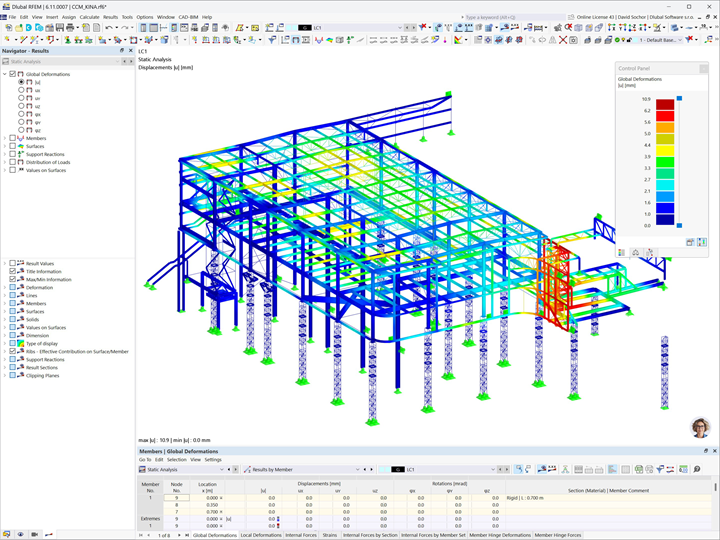

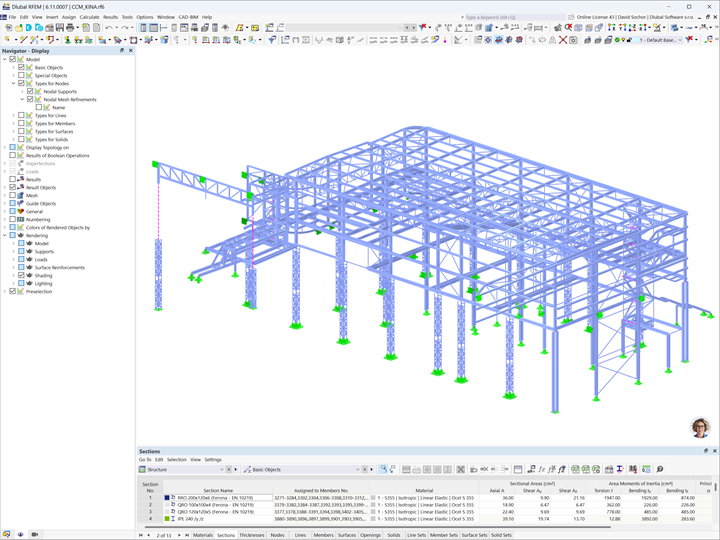

Analiza konstrukcji stalowej i ocena elementów stalowych została przeprowadzona w programie RFEM.
