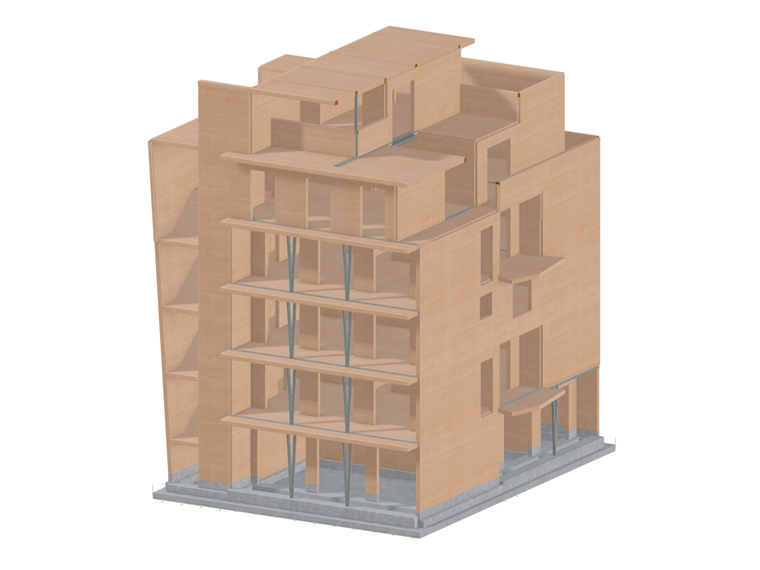

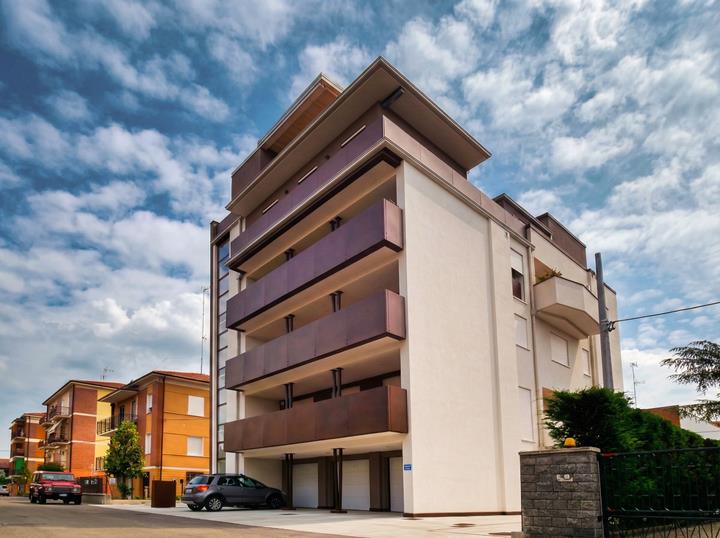

CLT 住宅建筑

在意大利地震活动最为频繁的地区之一建造一座六层木结构建筑，需要解决一系列复杂的结构与抗震设计问题。摩德纳曾在 2012 年遭受严重地震灾害，因此确保建筑具备优异的抗震性能成为本项目的核心任务。

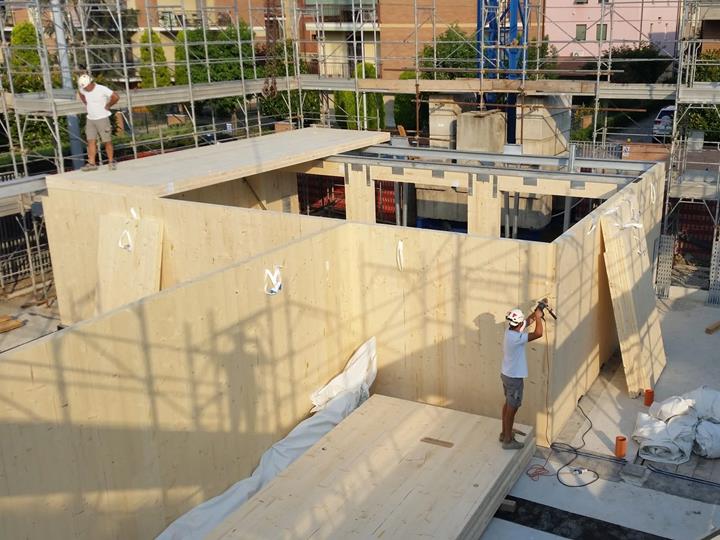

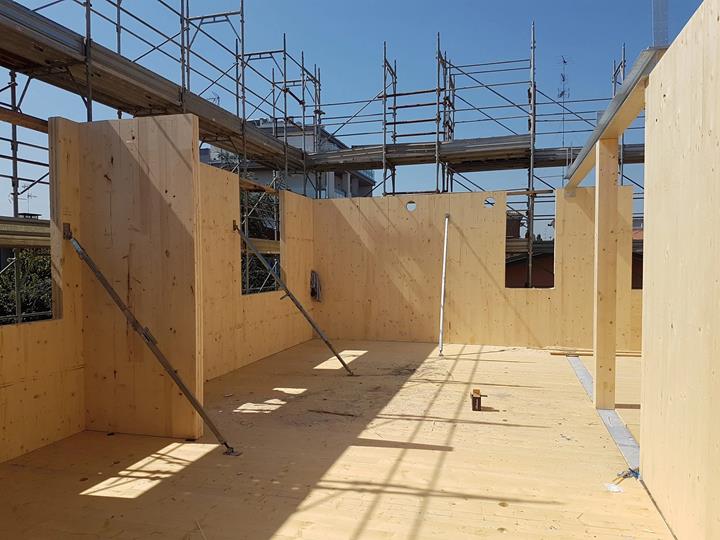

建筑的侧向抗力体系完全由正交胶合木构成，其中包括电梯井和楼梯井。这些井道采用尺寸为 2.5米×15.5米 的整块正交胶合木板，以满足结构所需的刚度和强度。这些板材从底层一直贯通至屋顶。由于构件尺寸巨大，其运输与安装需要专门的物流规划及精准的吊装作业。

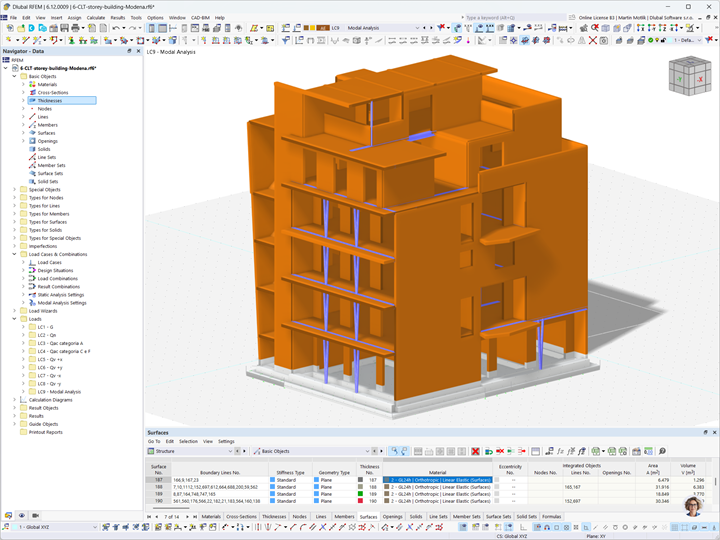

该项目还需专门定制抗震连接件，以适应建筑独特的几何形态和荷载传递路径。工程团队利用 RFEM 进行了有限元动力分析，计算了正交胶合木墙体与钢筋混凝土基础之间的连接受力。分析结果显示，连接节点承受的最大拉力约为 500 kN，充分证明了木结构在地震荷载作用下具有优异的承载能力和可靠性。

整个项目严格遵循欧洲规范 8的设计要求，确保建筑全面满足抗震设计标准。

结构分析与设计

工程团队采用了先进的 BIM 工作流程，对项目各阶段进行统筹协调，并确保设计精度始终处于全面可控状态。生产加工图纸深化至 详细设计等级 400（LOD 400），从而实现了精准的预制和优化的现场安装。

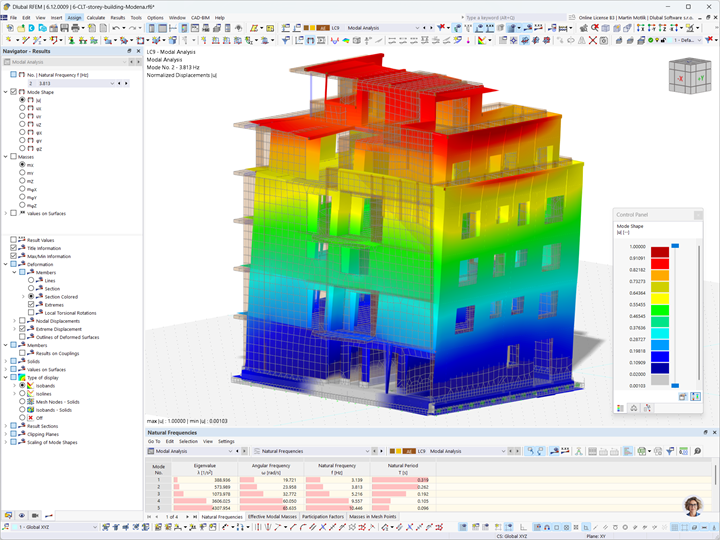

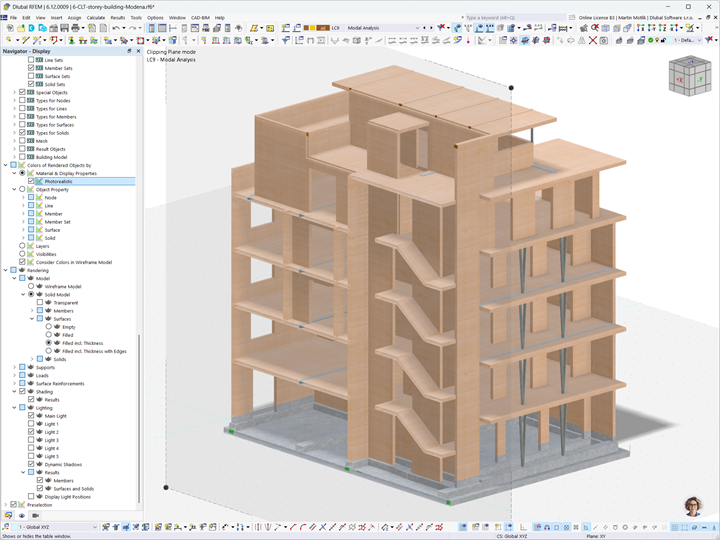

在 RFEM 中进行的动力有限元分析在验证建筑抗震性能方面发挥了关键作用。这些分析计算为深入了解正交胶合木墙体、大面积竖向木板以及定制化“抗震型”钢连接节点的性能表现，提供了详细的数据支撑。

由整块连续板材构成的正交胶合木竖井，为建筑提供了主要的侧向稳定性，确保了所有六个楼层的刚度与荷载传递。项目团队还研发专用连接件和锚固系统，以承受高强度的拉力荷载，并满足欧洲规范 8 的抗震要求，从而增强了结构在高地震风险环境中的抗震能力。
