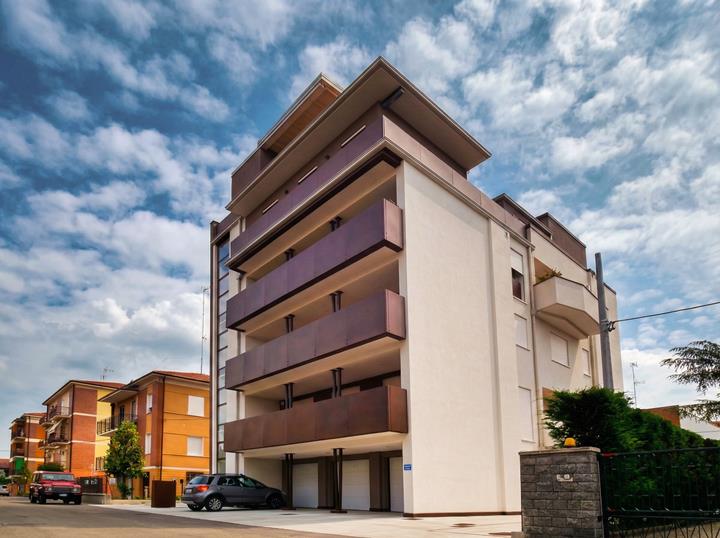

Immeuble résidentiel en CLT

La construction d'un bâtiment en bois de six étages dans l'une des régions les plus sismiquement actives d'Italie a posé d'importants défis d'ingénierie. Modène a connu un important tremblement de terre en 2012, il était donc crucial de garantir la performance sismique du bâtiment pour ce projet.

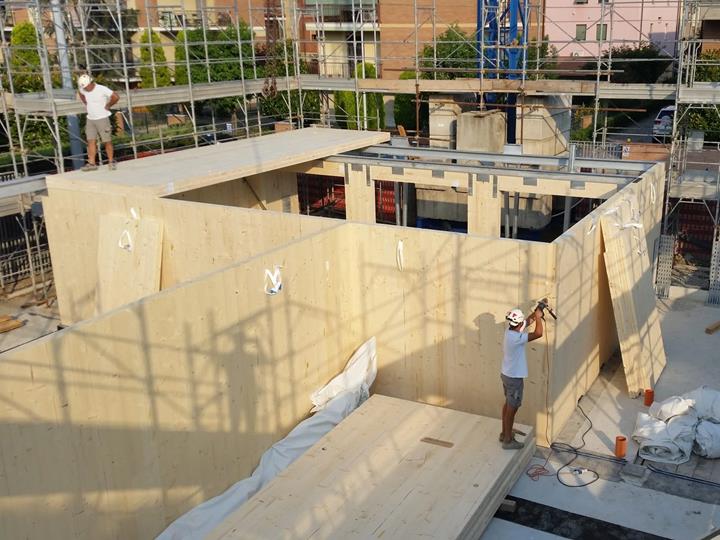

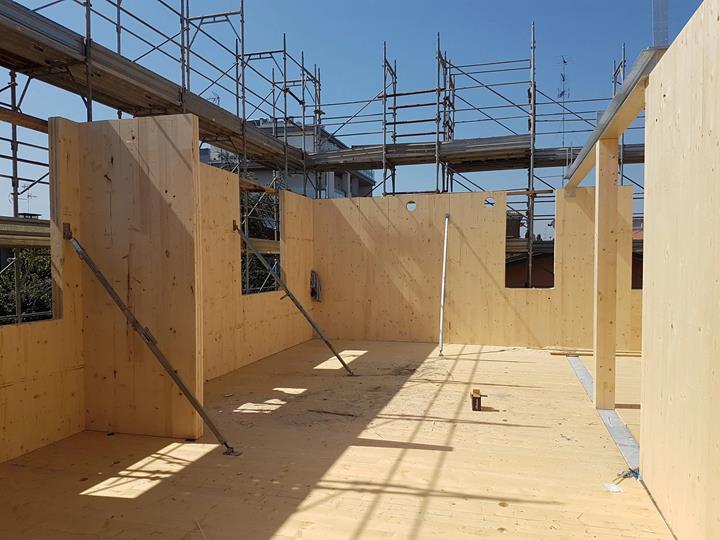

Le système de résistance aux forces latérales est entièrement composé de bois lamellé-croisé, y compris les cages d'ascenseur et d'escaliers. Ces cages ont été conçues avec des panneaux CLT simples mesurant 2,5 m × 15,5 m pour atteindre la rigidité et la résistance nécessaires. Les panneaux s'étendent continuellement depuis le rez-de-chaussée jusqu'au toit. Le transport et l'installation de ces éléments exceptionnellement grands ont nécessité une planification logistique spéciale et des opérations de grue précises.

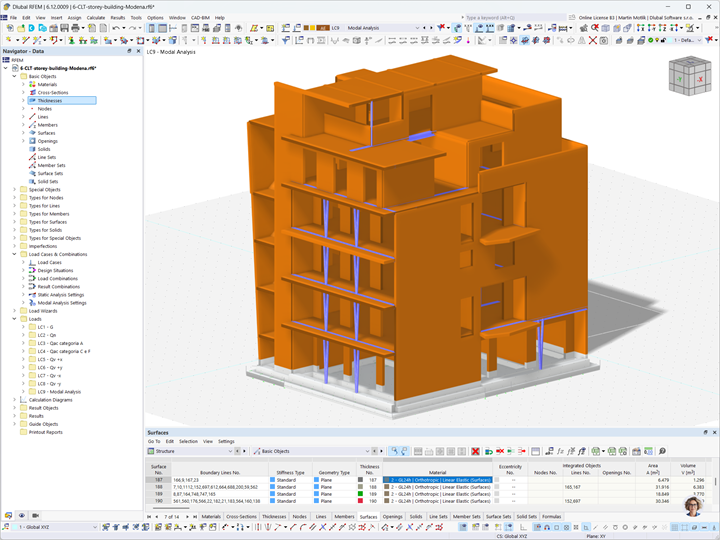

Le projet a également nécessité le développement de connexions sismiques sur mesure adaptées à la géométrie spécifique du bâtiment et aux chemins de charge. En utilisant l'analyse dynamique MEF dans RFEM, l'équipe d'ingénierie a calculé les forces entre les murs CLT et les fondations en béton armé. L'analyse a révélé des forces de traction d'environ 500 kN, soulignant la capacité et la fiabilité impressionnantes de la structure en bois.

Le strict respect de l'Eurocode 8 a garanti que le bâtiment répondait à toutes les normes de conception sismique.

Analyse et Conception Structurelle

L'équipe d'ingénierie a utilisé un flux de travail BIM avancé pour coordonner chaque étape du projet et maintenir un contrôle complet sur la précision de la conception. Les dessins de production ont été développés jusqu'au Niveau de Détail (LOD) 400, permettant une préfabrication précise et un assemblage sur site rationalisé.

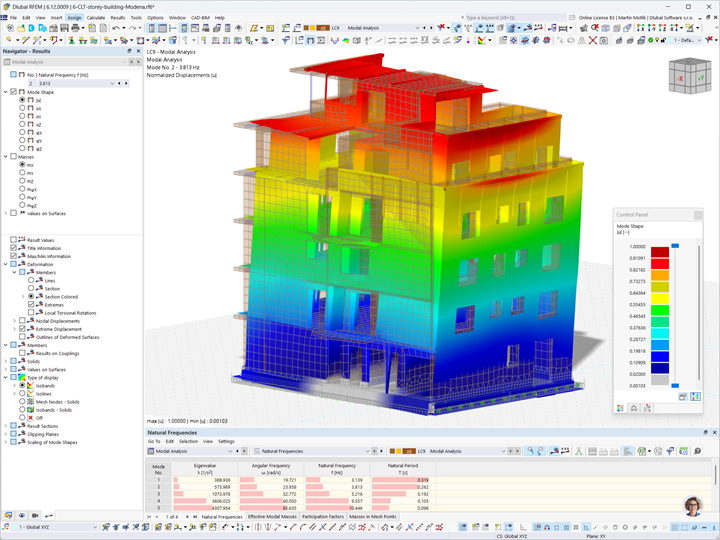

L'analyse dynamique MEF complète dans RFEM a joué un rôle central dans la vérification de la performance sismique du bâtiment. Ces calculs ont fourni des informations détaillées sur le comportement des murs de refend CLT, des panneaux verticaux de grande taille et des connexions en acier « à l'épreuve des séismes » sur mesure.

Les cages CLT, construites à partir de panneaux simples et continus, ont assuré la stabilité latérale principale du bâtiment, garantissant la rigidité et le transfert de charge sur les six étages. Des connecteurs et des systèmes d'ancrage personnalisés ont été conçus pour accueillir des forces de traction élevées et respecter l'Eurocode 8, renforçant ainsi la résilience de la structure dans un environnement à forte activité sismique.
