6podlažní budova z křížem lepeného dřeva v Modeně, Itálie

• 3D prohlížeč
• 3D prohlížeč | Babylon
• Virtuální realita

204x

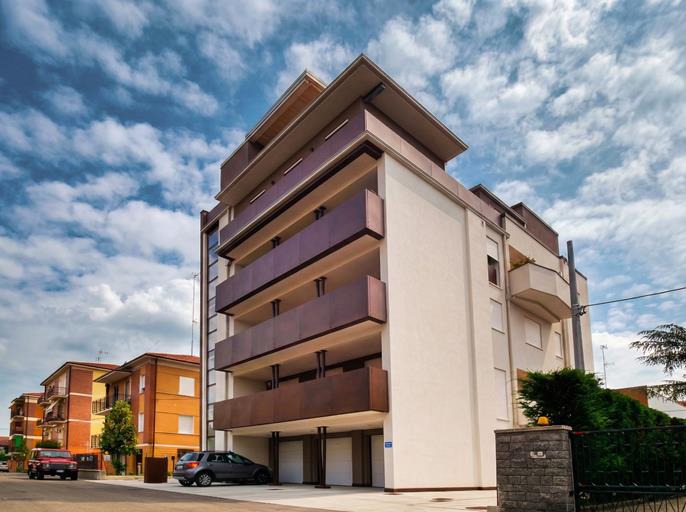

Rezidenční budova z křížem lepeného dřeva

Stavba šestipatrové dřevěné budovy v jedné z nejseismičtějších oblastí Itálie představovala značné inženýrské výzvy. Modena zažila velké zemětřesení v roce 2012, takže zajištění seismického výkonu budovy bylo pro tento projekt kritické.

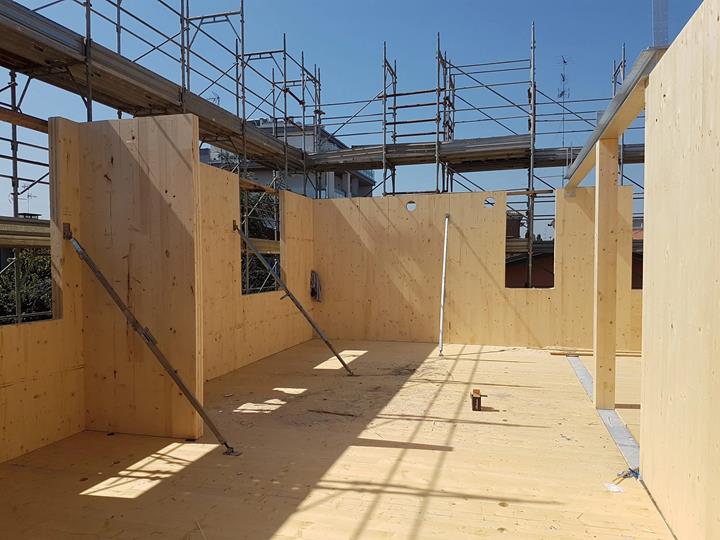

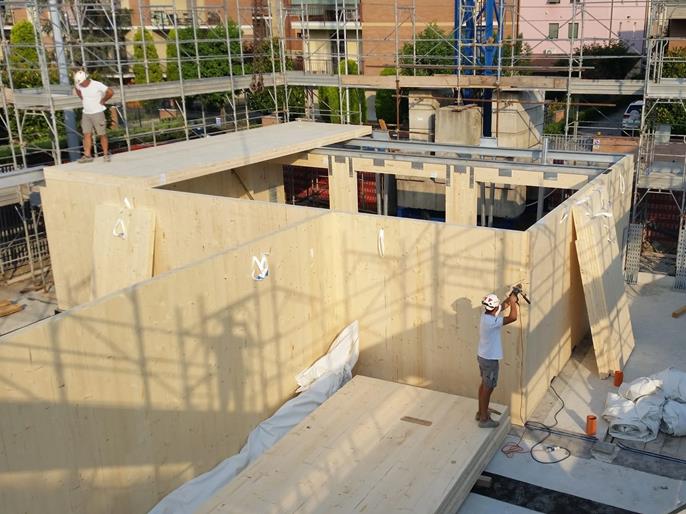

Systém odolný proti bočním silám je celý vyroben z křížem lepeného dřeva, včetně šachet pro výtah a schodiště. Tyto šachty byly navrženy s jedinými panely CLT o rozměrech 2,5 m × 15,5 m, aby dosáhly požadované tuhosti a pevnosti. Panely probíhají kontinuálně od přízemí až po střechu. Transport a instalace těchto mimořádně velkých prvků vyžadovala speciální logistické plánování a precizní operace s jeřáby.

Projekt také vyžadoval vývoj vlastních seismických spojů přizpůsobených specifické geometrii budovy a cestám zatížení. Díky FEM dynamické analýze v RFEM inženýrský tým vypočítal síly mezi CLT stěnami a základovými deskami z železobetonu. Analýza odhalila tahové síly přibližně 500 kN, což zdůrazňuje impozantní kapacitu a spolehlivost dřevěné konstrukce.

Přísné dodržování Eurokódu 8 zajistilo, že budova splňuje všechny normy pro seismicky odolný návrh.

Statická analýza a návrh

Inženýrský tým použil pokročilý BIM pracovní tok, aby koordinoval každou fázi projektu a udržel plnou kontrolu nad přesností návrhu. Výrobní výkresy byly vypracovány až do úrovně detailů (LOD) 400, což umožnilo přesnou prefabrikaci a efektivní montáž na místě.

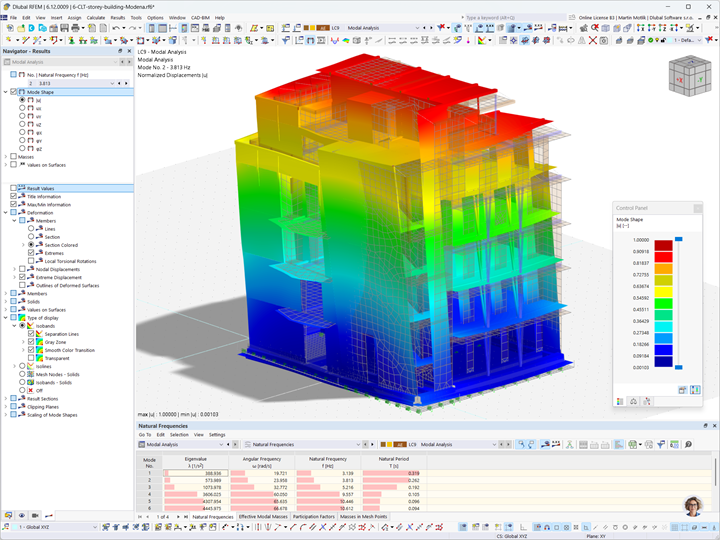

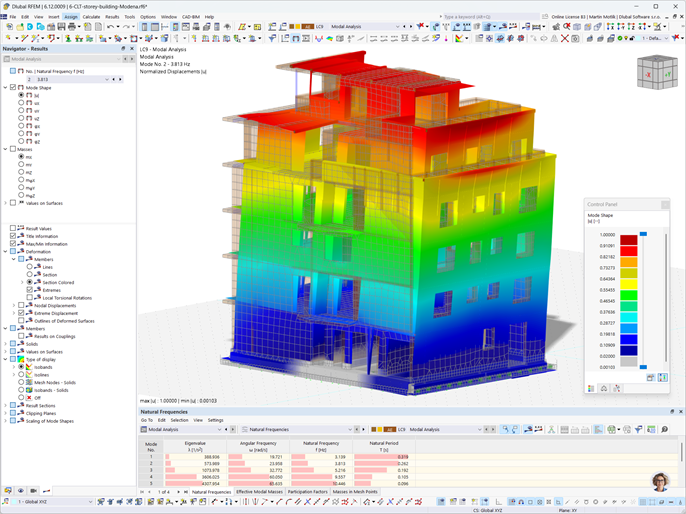

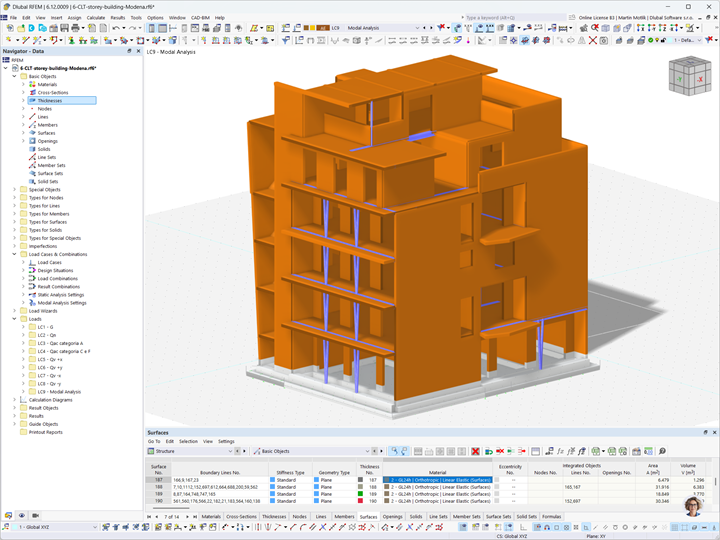

Komplexní FEM dynamická analýza v RFEM hrála klíčovou roli při ověřování seismického výkonu budovy. Tyto výpočty poskytly podrobné pohledy na chování smykových stěn CLT, velkorozměrových vertikálních panelů a vlastních "zemětřesení odolných" ocelových spojů.

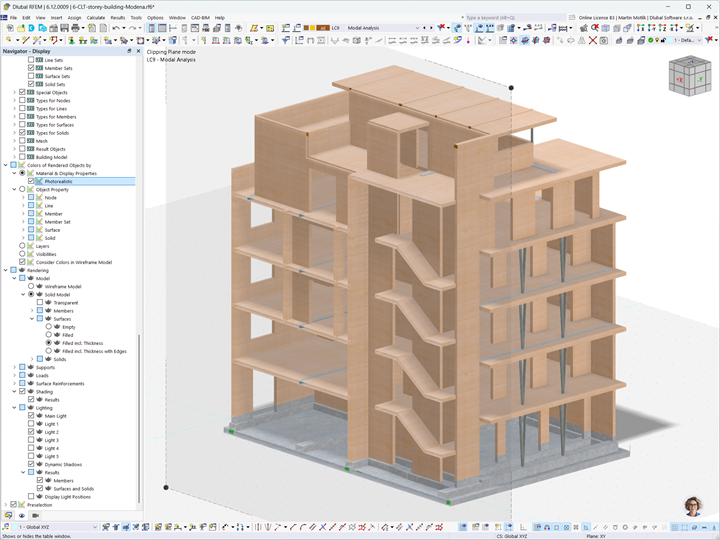

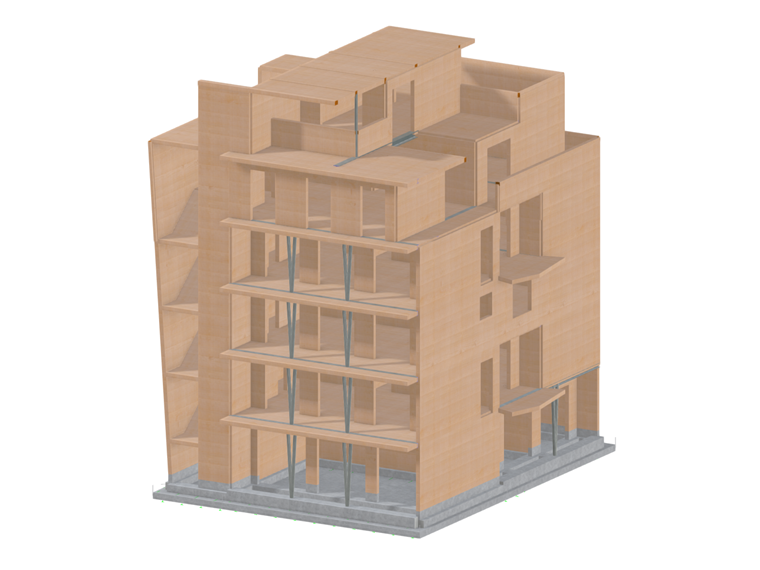

CLT šachty, postavené z jednotlivých, kontinuálních panelů, poskytovaly primární boční stabilitu budovy, zajišťovaly tuhost a přenos zatížení ve všech šesti patrech. Přizpůsobené spojky a kotvicí systémy byly navrženy tak, aby vyhověly vysokým tahovým silám a byly v souladu s Eurokódem 8, čímž posílily odolnost konstrukce v prostředí s vysokou seismicitou.
