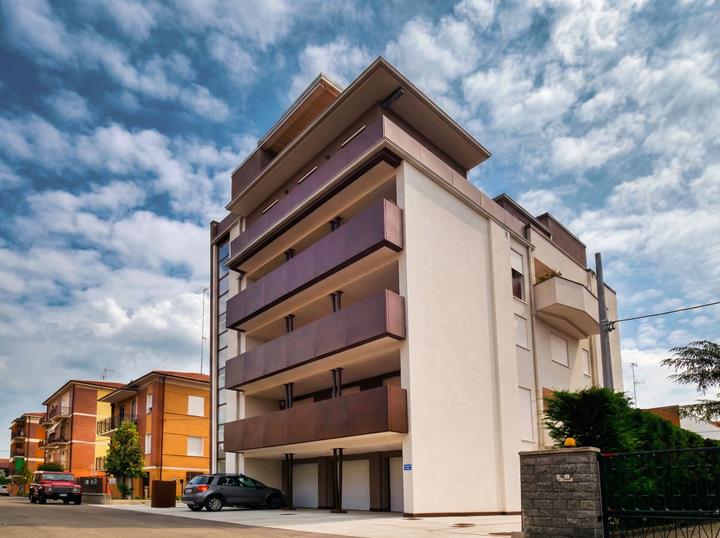

Edifício de madeira laminada cruzada de seis andares em Modena, Itália

• Visualizador 3D
• Visualizador 3D | Babylon
• Realidade virtual

383x

Edifício residencial de madeira laminada cruzada

A construção de um edifício de madeira de seis andares numa das regiões sísmicas mais ativas da Itália apresentou desafios de engenharia substanciais. Modena sofreu um grande terramoto em 2012, pelo que garantir o desempenho sísmico do edifício era fundamental para este projeto.

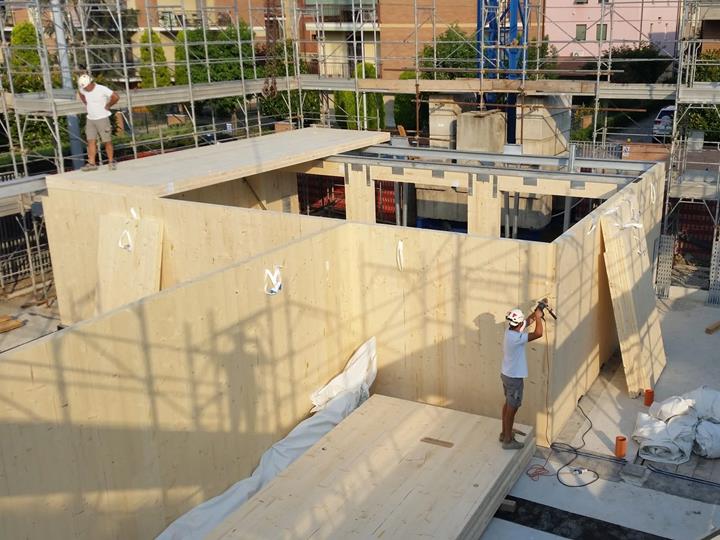

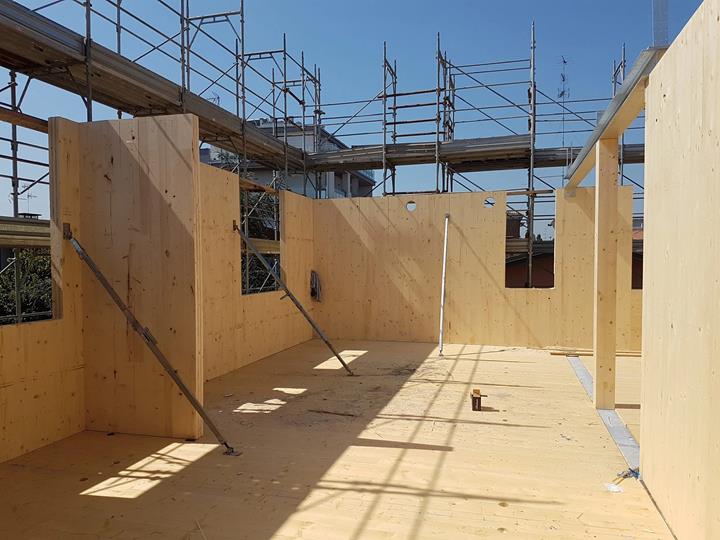

O sistema de resistência à força lateral é feito inteiramente de madeira laminada cruzada (CLT), incluindo os poços do elevador e das escadas. Esses poços foram projetados com painéis CLT únicos medindo 2,5 m × 15,5 m para alcançar a rigidez e resistência necessárias. Os painéis estendem-se continuamente do piso térreo até à cobertura. O transporte e a instalação destes elementos excecionalmente grandes exigiram um planeamento logístico especial e operações precisas com guindastes.

O projeto também exigiu o desenvolvimento de ligações sísmicas personalizadas, adaptadas à geometria específica do edifício e aos percursos de carga. Utilizando a análise dinâmica pelo método dos elementos finitos (MEF) no RFEM, a equipa de engenharia calculou as forças entre as paredes CLT e as fundações de betão armado. A análise revelou forças de tensão de aproximadamente 500 kN, destacando a impressionante capacidade e fiabilidade da estrutura de madeira.

O rigoroso cumprimento do Eurocódigo 8 garantiu que o edifício cumprisse todas as normas de dimensionamento resistente a sismos.

Análise estrutural e dimensionamento

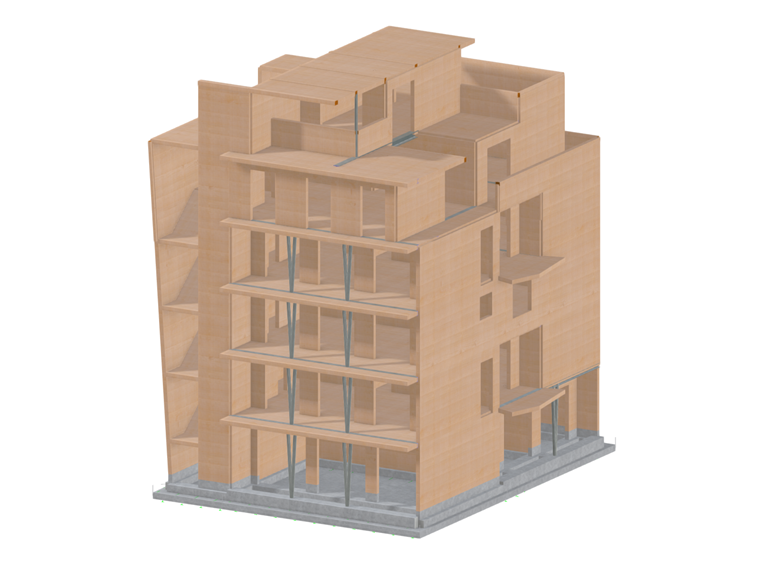

A equipa de engenharia utilizou um fluxo de trabalho BIM avançado para coordenar todas as fases do projeto e manter o controlo total sobre a precisão do dimensionamento. Os desenhos de produção foram desenvolvidos até ao nível de detalhe (LOD) 400, permitindo uma pré-fabricação precisa e uma montagem simplificada no local.

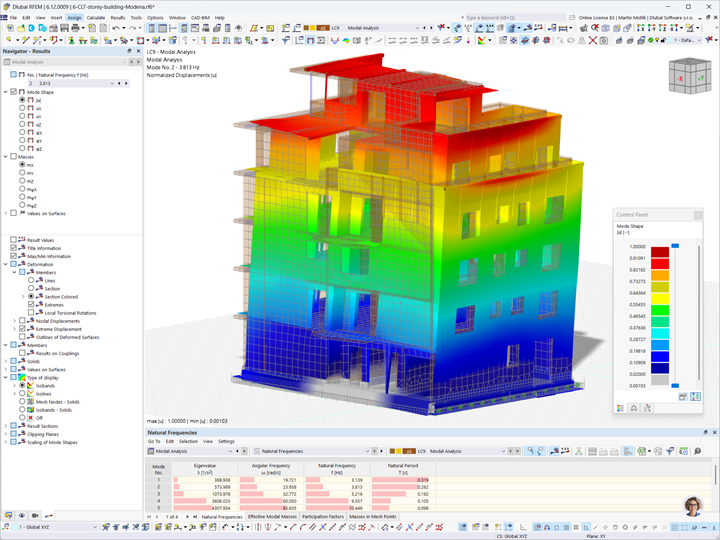

A análise dinâmica MEF abrangente no RFEM desempenhou um papel central na verificação do desempenho sísmico do edifício. Esses cálculos ofereceram informações detalhadas sobre o comportamento de paredes de corte CLT, painéis verticais de grande escala e ligações de aço personalizadas "à prova de sismos".

Os poços CLT, construídos a partir de painéis únicos e contínuos, proporcionaram a estabilidade lateral primária do edifício, garantindo rigidez e transferência de carga em todos os seis andares. Foram dimensionados ligadores e sistemas de ancoragem personalizados para acomodar altas forças de tração e cumprir o Eurocódigo 8, reforçando assim a resiliência da estrutura num ambiente de elevada sismicidade.
