La construcción de un edificio de madera de seis plantas en una de las regiones más activas sísmicamente de Italia plantea desafíos de ingeniería sustanciales. Módena experimentó un gran terremoto en 2012, por lo que garantizar el rendimiento sísmico del edificio fue crucial para este proyecto.

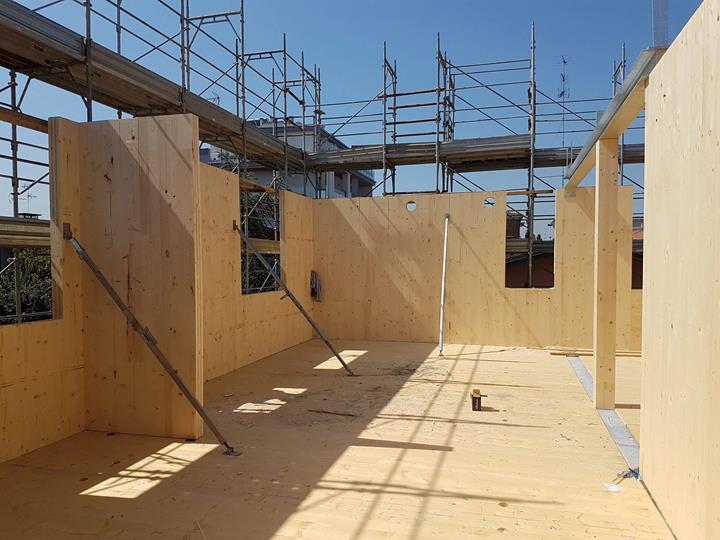

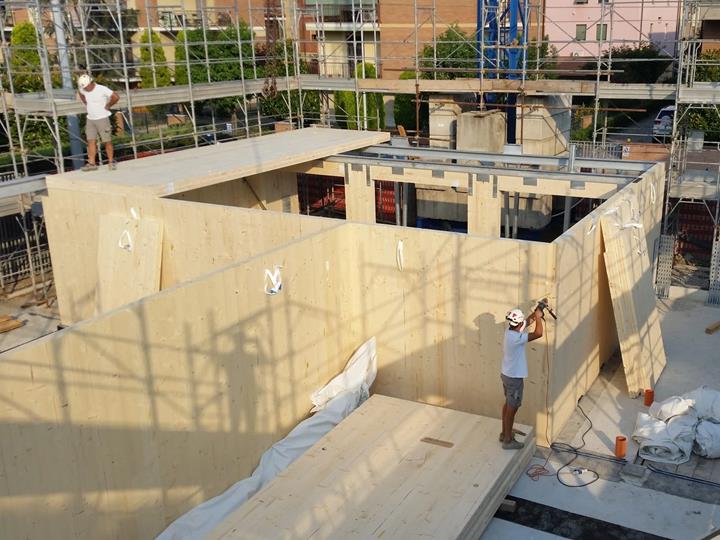

El sistema de resistencia a fuerzas laterales está hecho completamente de madera contralaminada, incluidas las cajas de ascensor y escaleras. Estas cajas fueron diseñadas con paneles individuales de CLT que miden 2,5 m × 15,5 m para lograr la rigidez y resistencia necesarias. Los paneles se extienden de forma continua desde el piso de planta baja hasta el techo. El transporte e instalación de estos elementos excepcionalmente grandes requirió una planificación logística especial y operaciones de grúa precisas.
El proyecto también requirió desarrollar conexiones sísmicas personalizadas adaptadas a la geometría específica del edificio y las rutas de carga. Usando análisis dinámico con el método de los elementos finitos en RFEM, el equipo de ingeniería calculó las fuerzas entre las paredes de CLT y las cimentaciones de hormigón armado. El análisis reveló esfuerzos de tracción de aproximadamente 500 kN, destacando la impresionante capacidad y fiabilidad de la estructura de madera.
El estricto cumplimiento del Eurocódigo 8 aseguró que el edificio cumpliera con todos los estándares para el diseño resistente a sismos.
Análisis y diseño estructural

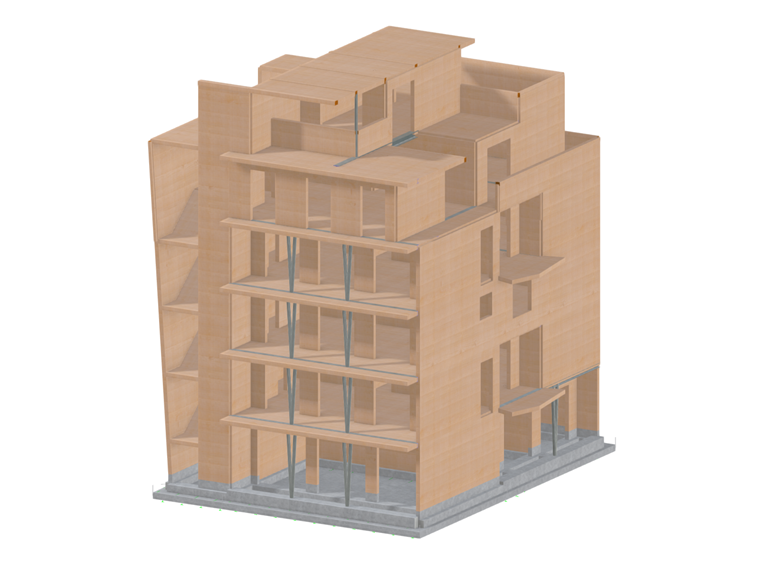

El equipo de ingeniería utilizó un flujo de trabajo BIM avanzado para coordinar cada etapa del proyecto y mantener un control completo sobre la precisión del diseño. Se desarrollaron dibujos de producción hasta el nivel de detalle (LOD) 400, lo que permite una prefabricación precisa y un montaje in situ simplificado.

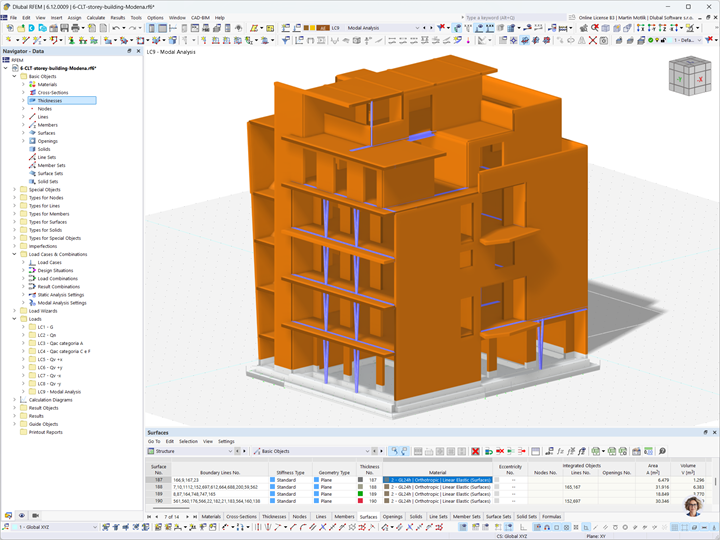

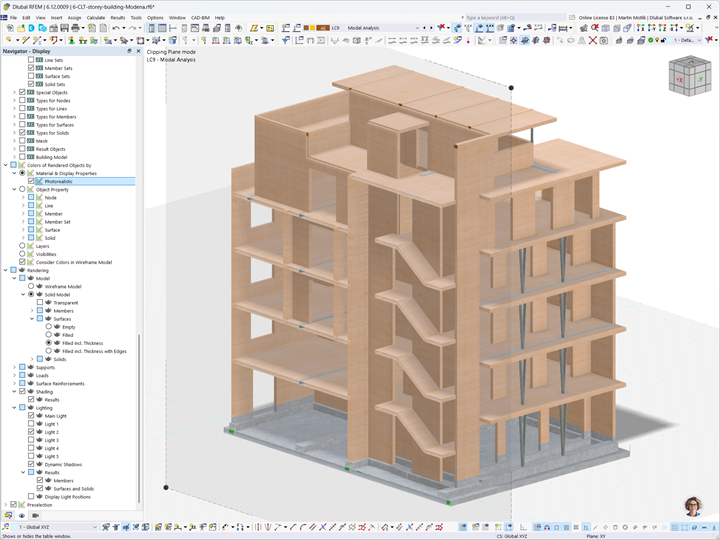

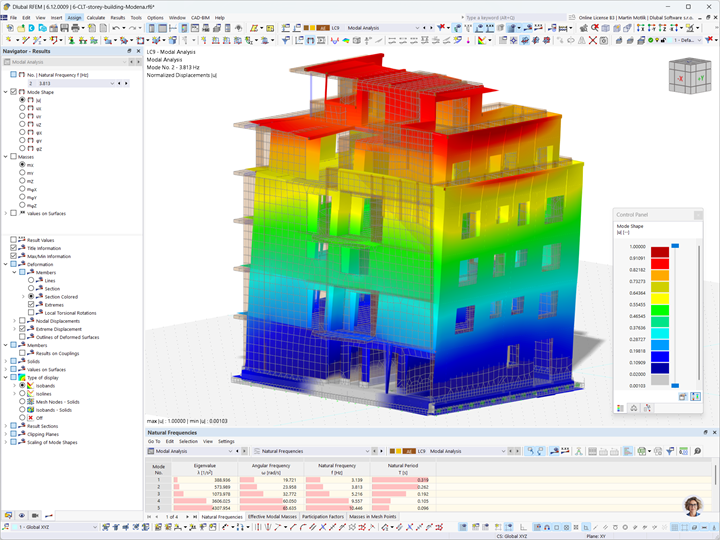

Un análisis dinámico por elementos finitos integral en RFEM jugó un papel central en la verificación del rendimiento sísmico del edificio. Estos cálculos ofrecieron ideas detalladas sobre el comportamiento de las paredes de corte de CLT, los paneles verticales a gran escala y las conexiones de acero personalizadas "a prueba de terremotos".
Las cajas de CLT, construidas a partir de paneles únicos y continuos, proporcionaron la estabilidad lateral principal del edificio, asegurando rigidez y transferencia de carga a lo largo de los seis pisos. Se diseñaron conectores y sistemas de anclaje personalizados para acomodar altos esfuerzos de tensión y cumplir con el Eurocódigo 8, reforzando así la resiliencia de la estructura en un entorno de alta sismicidad.
| Lugar | Módena, Italia |
| Cálculo y diseño estructural | Ergodomus di Franco Piva Località Fratte, 18/4 38057 Pergine Valsugana, Italia www.ergodomus.it |
