Edificio di CLT a 6 piani a Modena, Italia

• Visualizzatore 3D
• 3D Viewer | Babylon
• Realtà virtuale

383x

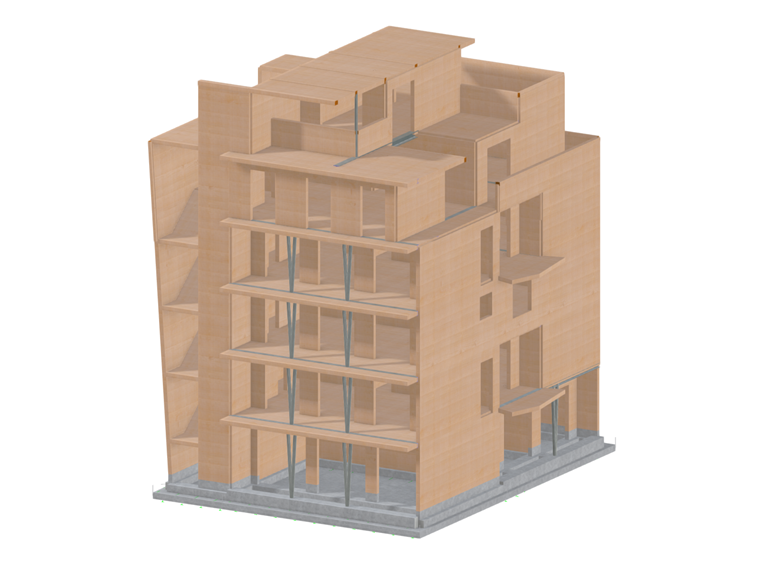

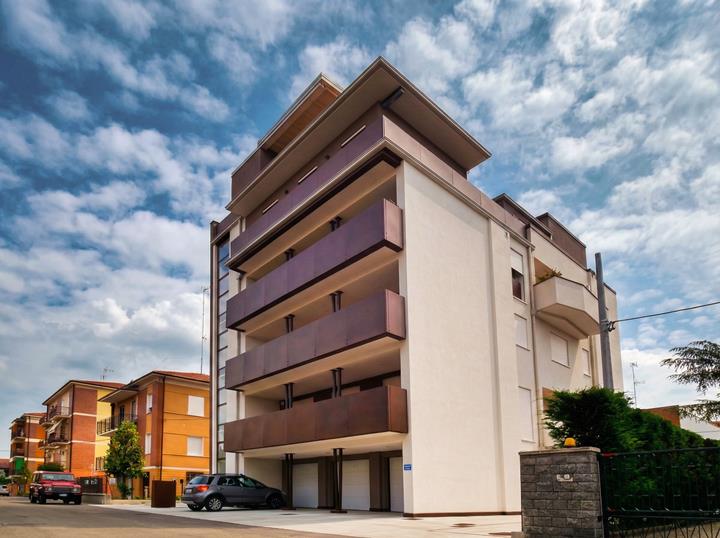

Edificio residenziale di X-Lam

La costruzione di un edificio di sei piani in legno in una delle regioni più sismicamente attive d'Italia ha posto significative sfide ingegneristiche. Modena ha vissuto un grande terremoto nel 2012, quindi garantire le prestazioni sismiche dell'edificio era fondamentale per questo progetto.

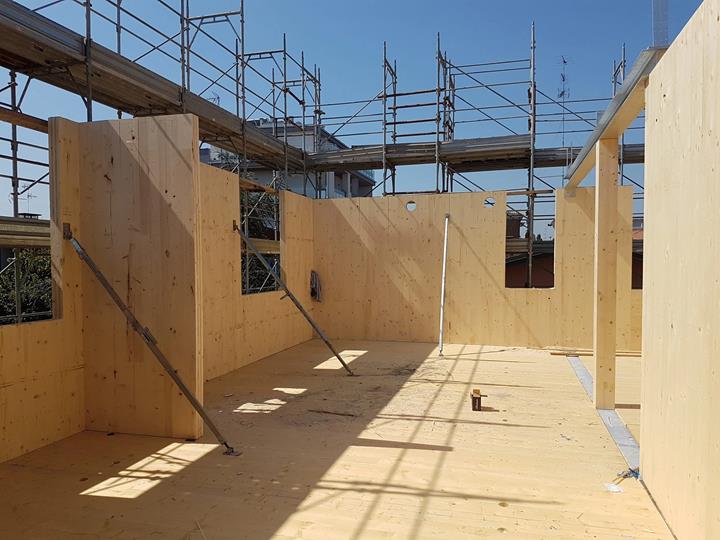

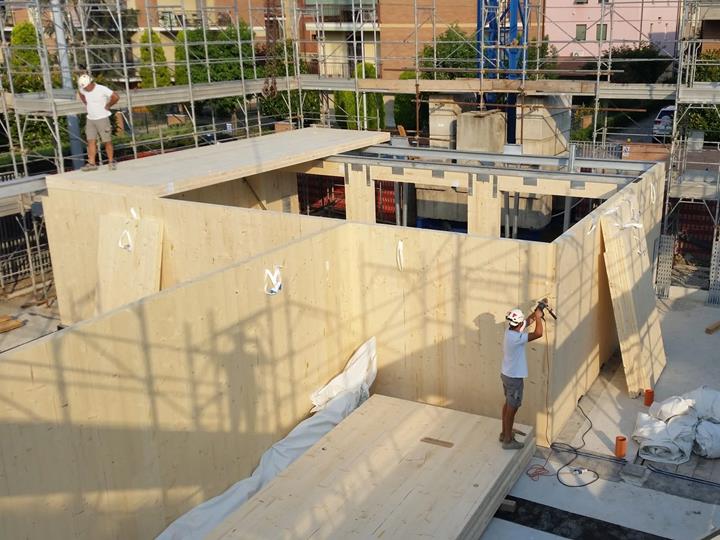

Il sistema di resistenza alle forze laterali è interamente realizzato in legno lamellare incrociato, inclusi i vani dell'ascensore e delle scale. Questi vani sono stati progettati con pannelli CLT singoli di dimensioni 2.5 m × 15.5 m per ottenere la rigidità e la resistenza necessarie. I pannelli si estendono ininterrottamente dal piano terra fino al tetto. Il trasporto e l'installazione di questi elementi eccezionalmente grandi hanno richiesto una pianificazione logistica speciale e operazioni con gru precise.

Il progetto ha anche richiesto lo sviluppo di connessioni sismiche personalizzate adattate alla geometria specifica dell'edificio e ai percorsi di carico. Utilizzando l'analisi dinamica FEM in RFEM, il team di ingegneri ha calcolato le forze tra le pareti CLT e le fondamenta in calcestruzzo armato. L'analisi ha rivelato forze di tensione di circa 500 kN, evidenziando la notevole capacità e affidabilità della struttura in legno.

Il rigoroso rispetto dell'Eurocodice 8 ha garantito che l'edificio soddisfacesse tutti gli standard di progettazione resistenti ai sismi.

Analisi strutturale e progettazione

Il team di ingegneri ha utilizzato un avanzato flusso di lavoro BIM per coordinare ogni fase del progetto e mantenere un controllo completo sull'accuratezza della progettazione. I disegni di produzione sono stati sviluppati fino al Livello di Dettaglio (LOD) 400, consentendo una prefabbricazione precisa e un montaggio in loco ottimizzato.

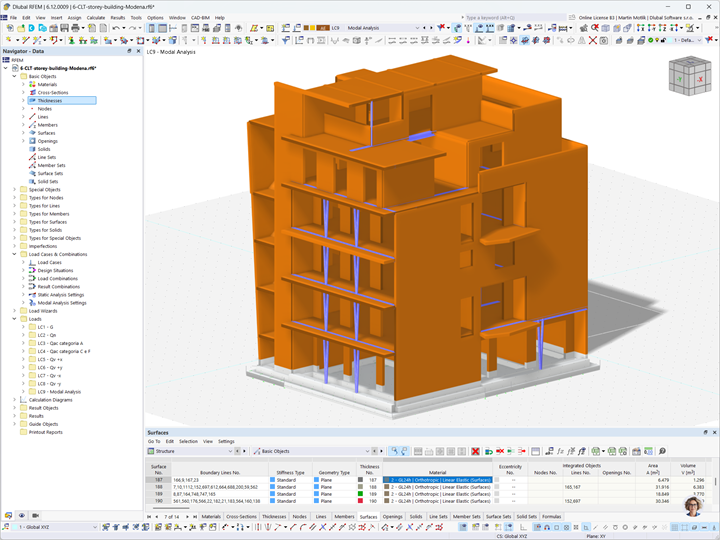

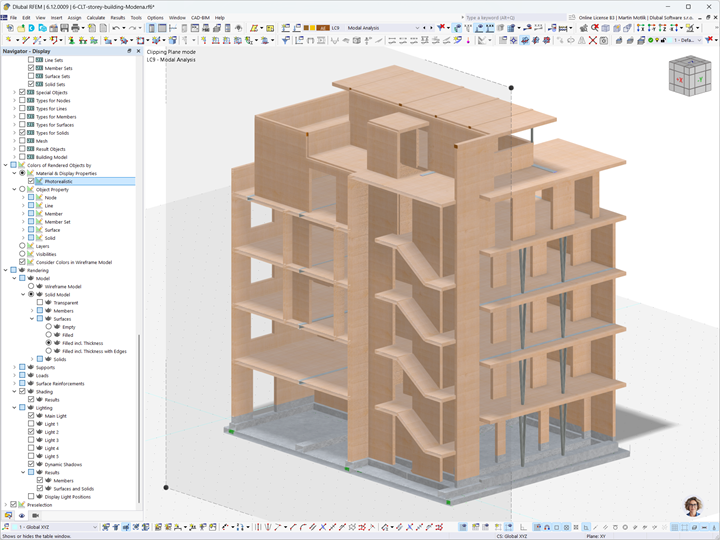

L'analisi dinamica completa FEM in RFEM ha svolto un ruolo centrale nella verifica delle prestazioni sismiche dell'edificio. Questi calcoli hanno offerto approfondimenti dettagliati sul comportamento dei muri di taglio CLT, dei pannelli verticali di grande scala e delle connessioni in acciaio "antisismiche" personalizzate.

I vani CLT, costruiti con pannelli singoli e continui, hanno fornito la principale stabilità laterale dell'edificio, garantendo rigidità e trasferimento dei carichi in tutti e sei i piani. Connettori personalizzati e sistemi di ancoraggio sono stati progettati per sostenere elevate forze di trazione e per rispettare l'Eurocodice 8, rinforzando così la resilienza della struttura in un ambiente ad alta sismicità.
