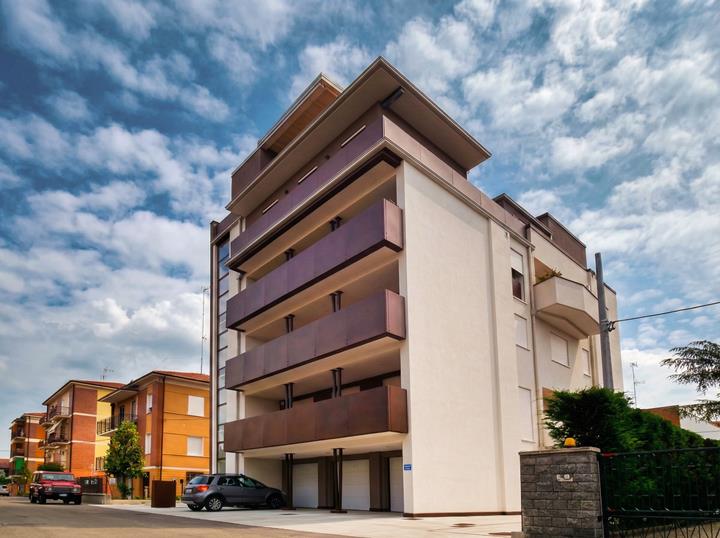

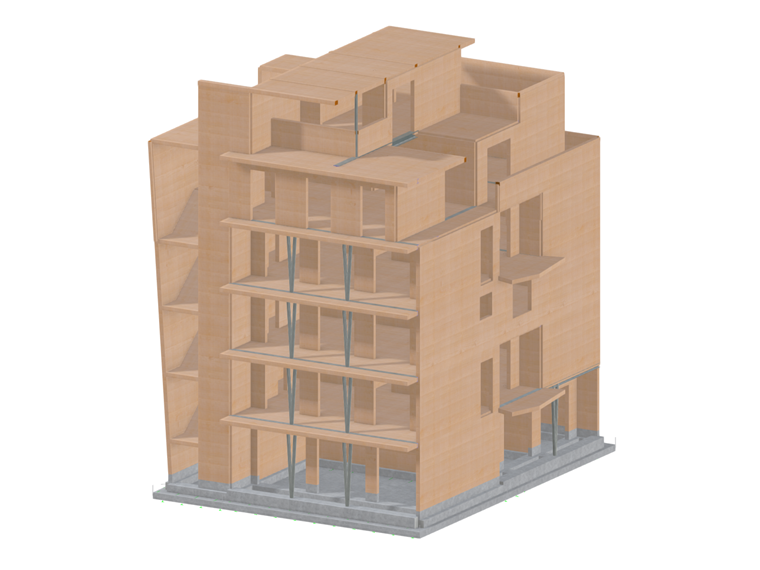

Budynek mieszkalny z drewna klejonego krzyżowo

Budowa sześciopiętrowego budynku drewnianego w jednym z najbardziej sejsmicznie aktywnych regionów Włoch stanowiła znaczne wyzwanie inżynierskie. Modena doświadczyła poważnego trzęsienia ziemi w 2012 roku, więc zapewnienie sejsmicznej efektywności budynku było kluczowe dla tego projektu.

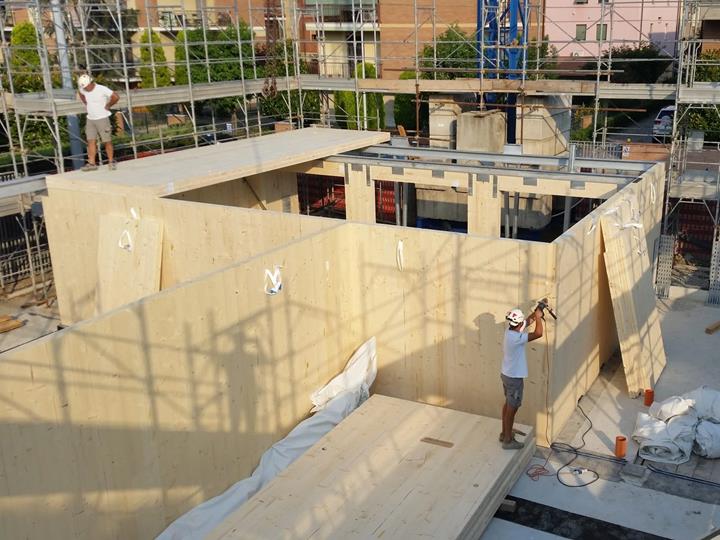

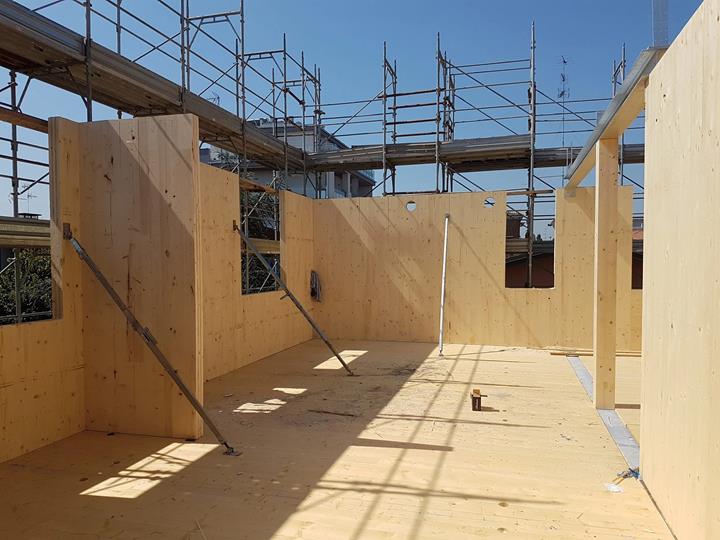

Układ przenoszący siły poziome składa się w całości z drewna klejonego krzyżowo, w tym szyby windy i schodów. Te szyby zostały zaprojektowane z pojedynczymi panelami CLT o wymiarach 2,5 m × 15,5 m, aby osiągnąć niezbędną sztywność i wytrzymałość. Panele biegną nieprzerwanie od parteru do dachu. Transport i montaż tych wyjątkowo dużych elementów wymagały specjalnego planowania logistycznego i precyzyjnych operacji dźwigiem.

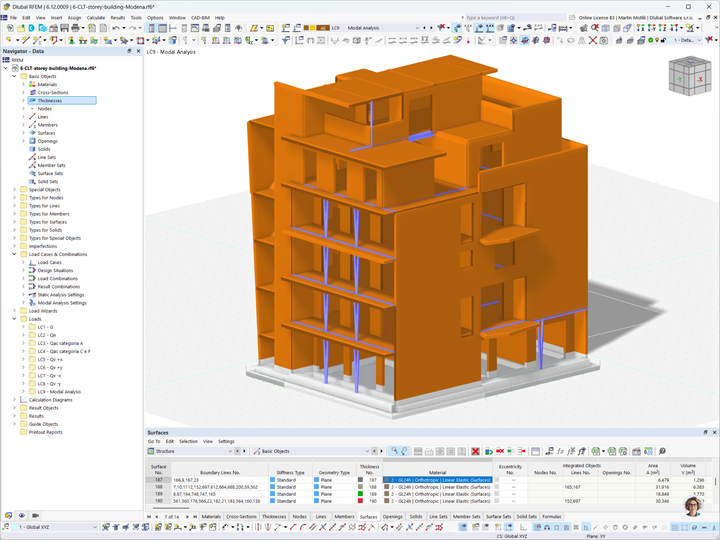

Projekt wymagał również opracowania niestandardowych połączeń sejsmicznych dostosowanych do specyficznej geometrii budynku i ścieżek obciążeń. Korzystając z analizy dynamicznej FEM w RFEM, zespół inżynierów obliczył siły między ścianami CLT a fundamentami z betonu zbrojonego. Analiza wykazała siły rozciągające rzędu 500 kN, podkreślając imponującą efektywność i niezawodność konstrukcji drewnianej.

Ścisłe przestrzeganie normy Eurokod 8 zapewniło, że budynek spełniał wszystkie standardy projektowania odpornego na wstrząsy sejsmiczne.

Analiza konstrukcyjna i projektowanie

Zespół inżynierski wykorzystał zaawansowany przepływ pracy BIM do koordynowania każdego etapu projektu i utrzymania pełnej kontroli nad dokładnością obliczeń. Rysunki produkcyjne zostały opracowane aż do poziomu szczegółowości (LOD) 400, co umożliwiło precyzyjną prefabrykację i sprawny montaż na miejscu.

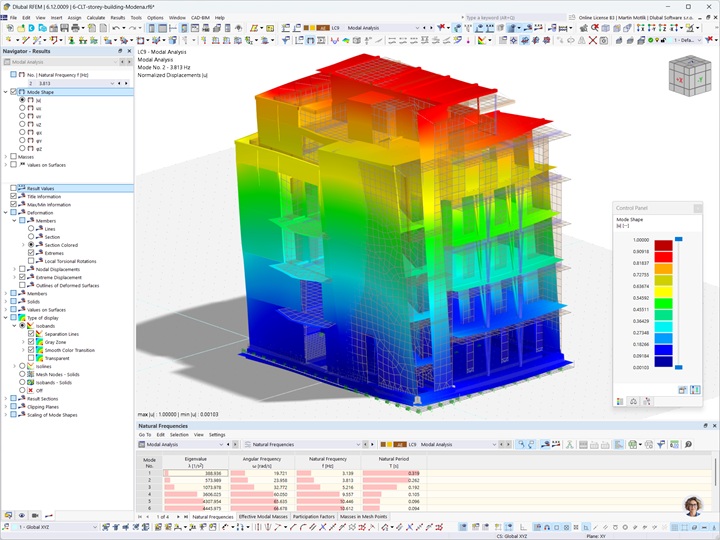

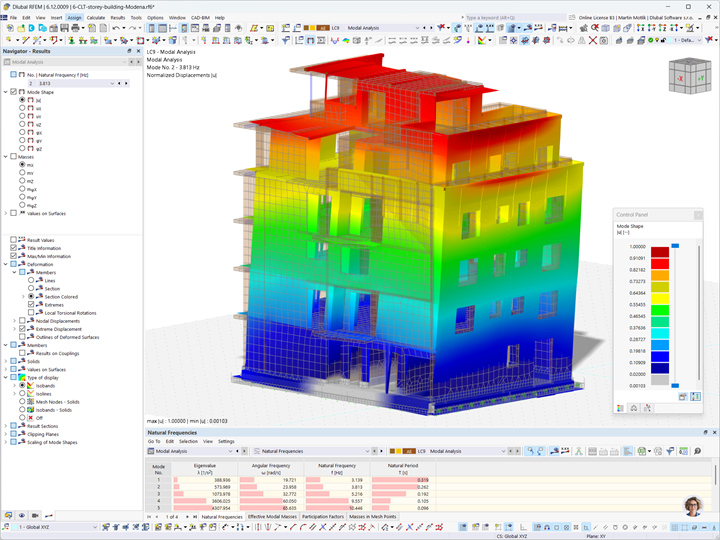

Przeprowadzona obszerna analiza dynamiczna FEM w RFEM odegrała kluczową rolę w weryfikacji sejsmicznej efektywności budynku. Te obliczenia dostarczyły szczegółowych informacji na temat zachowania ścian usztywniających z CLT, dużych paneli pionowych i niestandardowych połączeń stalowych "odpornych na trzęsienia ziemi".

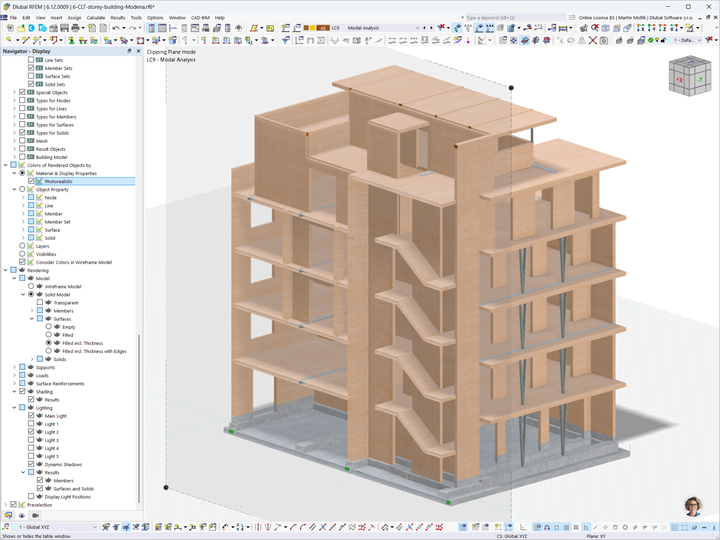

Szyby z CLT, zbudowane z pojedynczych, ciągłych paneli, zapewniały podstawową stateczność boczną budynku, zapewniając sztywność i transfer obciążeń na wszystkich sześciu piętrach. Niestandardowe elementy łączące i systemy zakotwienia zostały zaprojektowane do przenoszenia dużych sił rozciągających i zgodności z Eurokodem 8, wzmacniając w ten sposób odporność konstrukcji w środowisku o wysokiej sejsmiczności.
