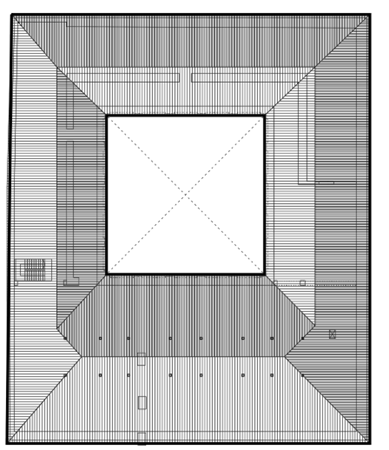

Работа, как таковая, включает в себя реставрацию фасадов здания, хотя данное расчёт и конструктивное развитие касается всей крыши. Это здание с прямоугольной планировкой и внутренним двором в виде клуатра, являясь одной из четырёх крыльев, которые образуют квадрат с большей пролетностью, чем остальные. В этой презентации рассматривается конкретно эта зона, так как другие зоны выполнены с помощью простой системы двухскатных, несимметричных крыш в виде паргелей. Далее представлена схема крыши:
До этого вмешательства мы столкнулись со следующей схемой, которая делила нижнее пространство на три зоны, оставляя большую часть пространства непригодной для использования и находясь в плохом состоянии сохранности:

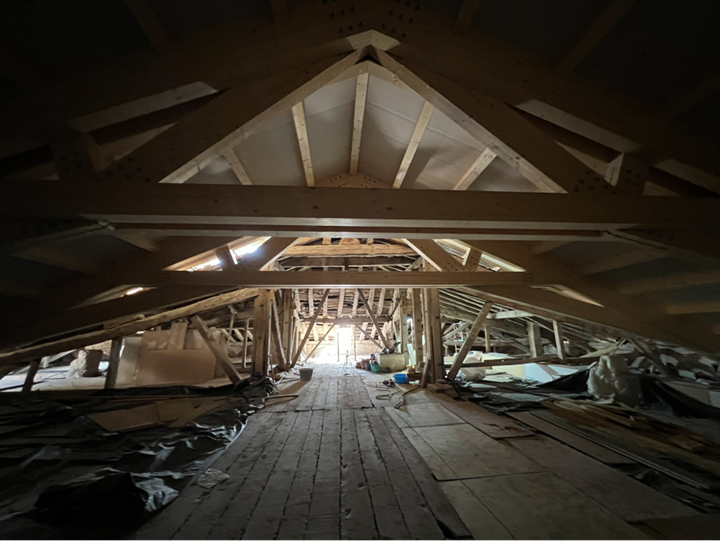

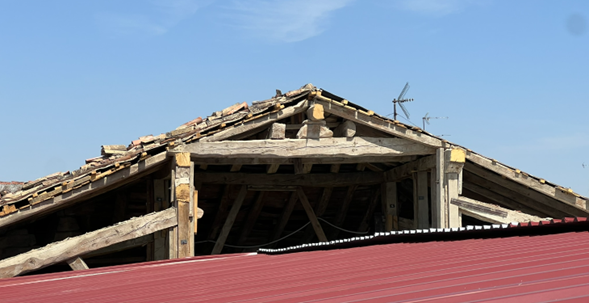

Первая фотография соответствует этапу до разборки одной из долин крыши к основной фасаду. Вторая фотография показывает секцию крыши во время её разборки, где видна предыдущая структурная система.

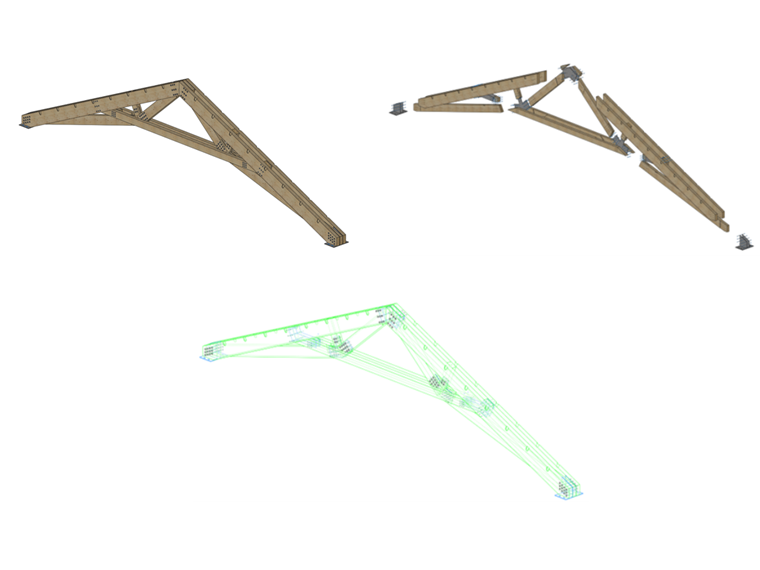

Для её вмешательства предлагается система, которая позволит, чтобы большая часть пространства под крышей оставалась полностью свободной, поэтому предлагается тип фермы, которая сочетает ножницы фермы с поднятыми стяжками, комбинируя использование железа и двойных элементов из клееного дерева GL24h большого сечения, чтобы избежать больших длин или изменяющихся сечений.

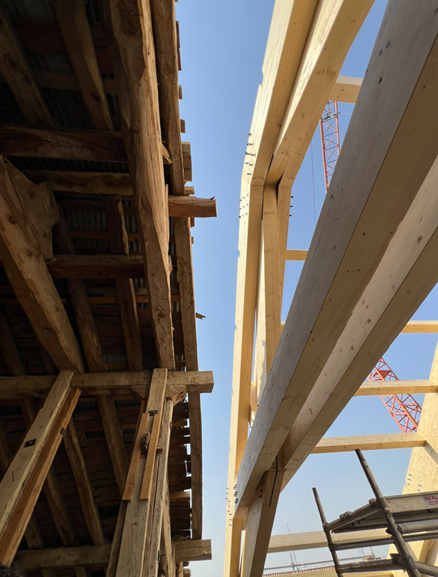

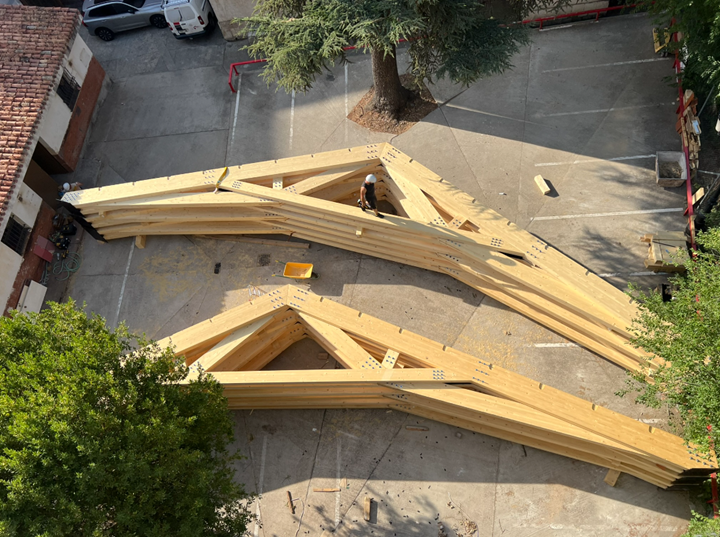

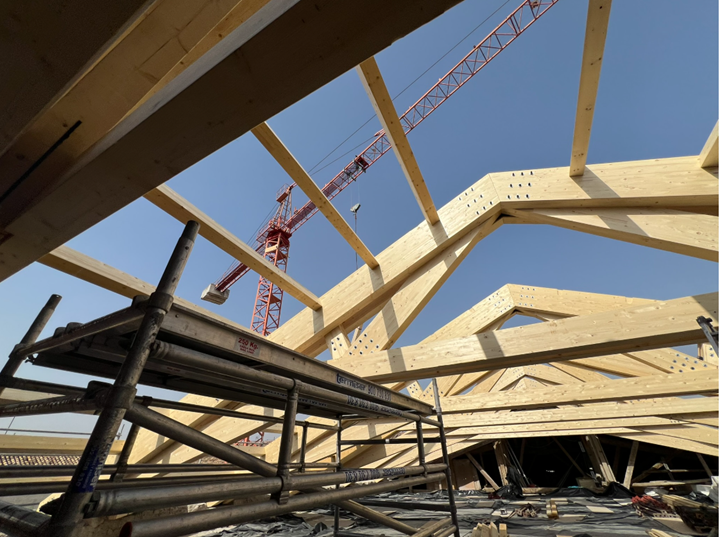

В настоящее время проводятся работы на оставшихся зонах крыши, а также на фасаде, и ожидается завершение работ к августу 2026 года. В своё время строительство Епископского дворца длилось двадцать лет, завершившись в 1799 году, где из-за дощевых протечек до вмешательства представлялись большие проблемы. Новая крыша будет поддерживаться этими деревянными фермами, которые позволят пространству оставаться свободным и без всех элементов, которые его ранее поддерживали. Во время установки фермы поднимались с помощью крана большого тоннажа, с предварительной сборкой во внешнем дворе здания, до широких стен здания и соединялись между собой с помощью ламинированных деревянных прогонов, завершающихся сэндвич-панелями и керамической гнутой черепицей, установленной сухим способом на рейках, следуя той системе, которая была установлена ранее.

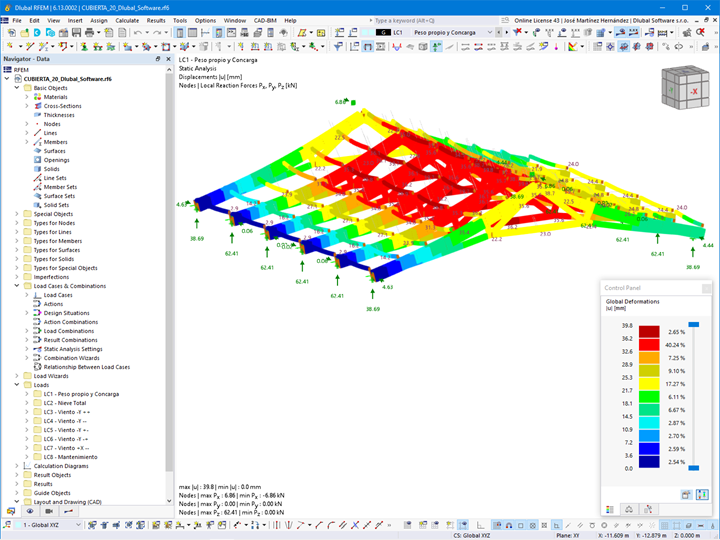

Используемое программное обеспечение — RFEM от Dlubal, как для численного моделирования, так и для проектирования клееных деревянных стержней и соединений с помощью стальных пластин S 275 JR различной толщины и резьбовых стержней различного диаметра в фермах, которые гарантируют правильные соединения между элементами, обеспечивающие структурное решение с большой стабильностью и оптимальной эластичной поведением без передачи боковых усилий на существующие стены.
| Место | Епископский дворец, Паленсия C. Mayor Antigua, 25-19 34005 Palencia Испания |
| Конструктивное решение | Violeta González Alegre Органическая инженерия древесины organicaingenieria.es |
| Архитектурное бюро | Además Proyectos. Архитекторы: Florentino Díez и Ignacio Vela |
| Производство конструкции | Искусство и строительство |
| Строительная компания | Rivero Construcciones |
