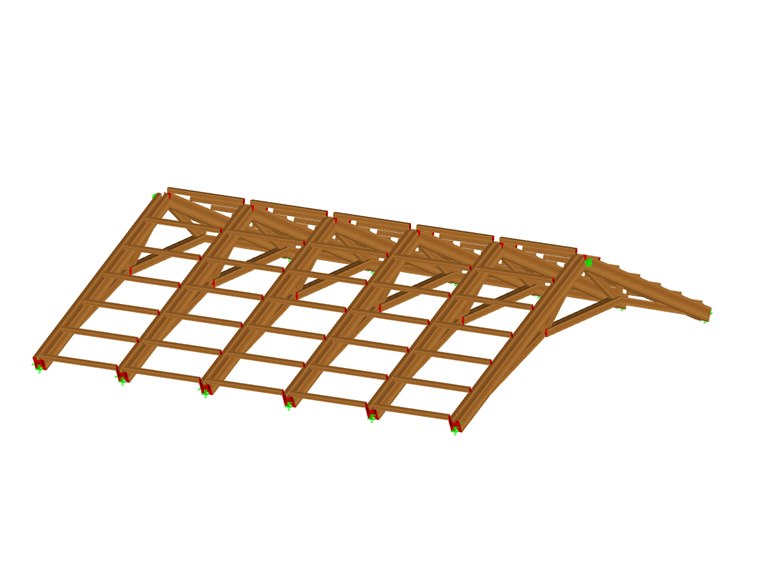

O projeto em si compreende a renovação das envolventes do edifício, embora este cálculo e o desenvolvimento construtivo correspondam ao da cobertura completa. Trata-se de um edifício de planta retangular com um pátio interior em forma de claustro, sendo uma das quatro alas que formam o quadrado maior que as restantes. Nesta apresentação, trata-se dessa zona em particular, já que as restantes foram realizadas com um sistema simples de duas águas assimétricas como uma cumeeira. Em seguida, é detalhada uma planta das coberturas:
Antes desta intervenção, tínhamos o seguinte esquema estrutural que dividia o espaço inferior em três zonas, deixando a maior parte do espaço inutilizável e encontrando-se em mau estado de conservação:

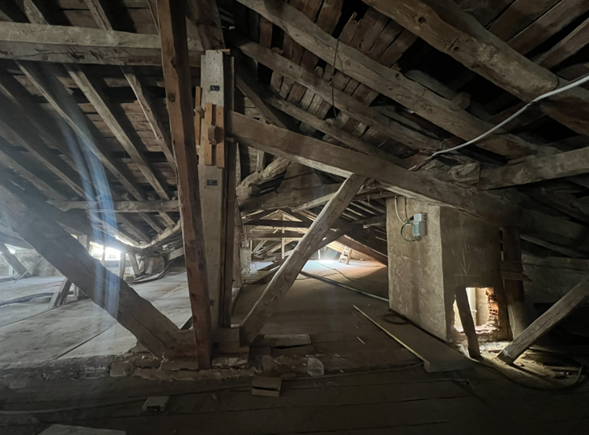

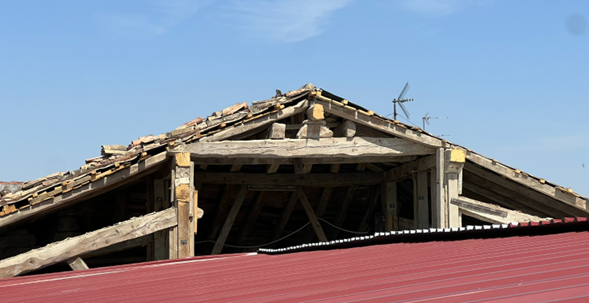

A primeira fotografia corresponde à fase anterior à desmontagem de uma das treliças da cobertura na fachada principal. A segunda fotografia corresponde à secção da cobertura durante a desmontagem da mesma, onde é possível observar o sistema estrutural prévio.

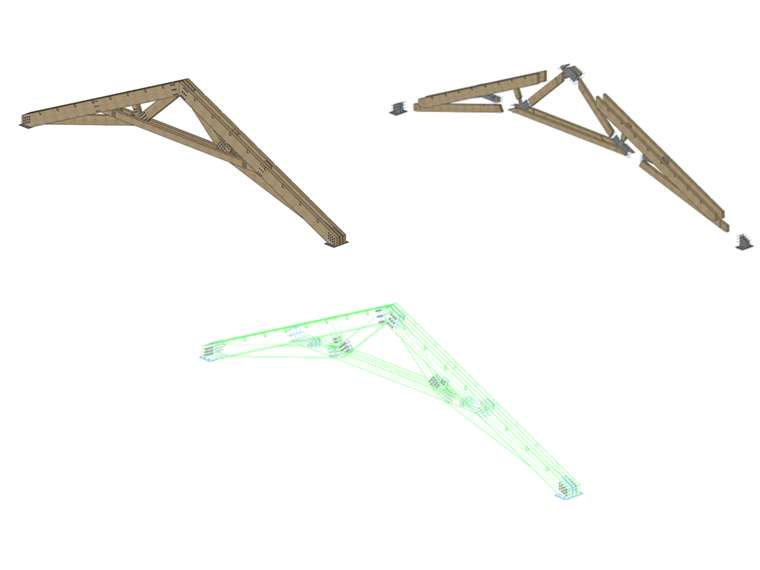

Para esta intervenção, foi proposto um sistema em que o espaço mais amplo sob a cobertura permanecesse totalmente aberto. Por isso, optou-se por um tipo de treliça que combina treliças em tesoura com escoras elevadas, combinando a utilização de suportes e peças duplas de madeira laminada GL24h de grande secção, de modo a evitar comprimentos excessivos ou secções variáveis.

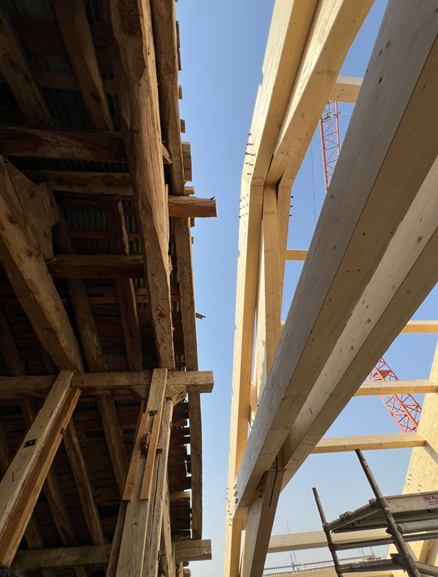

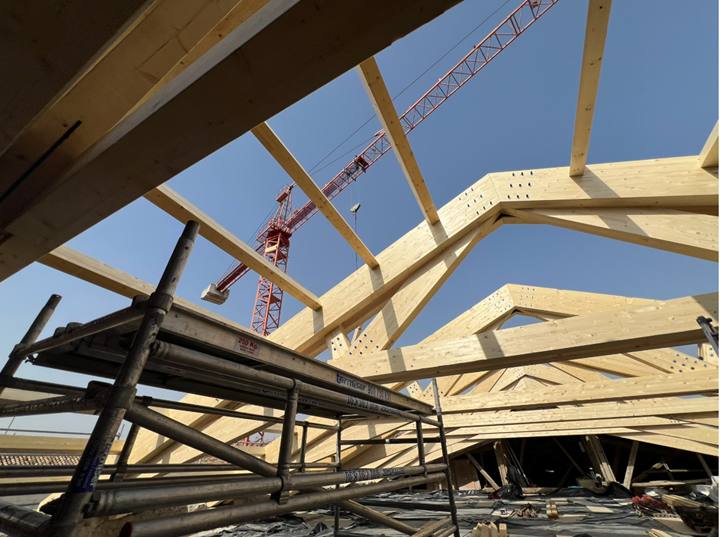

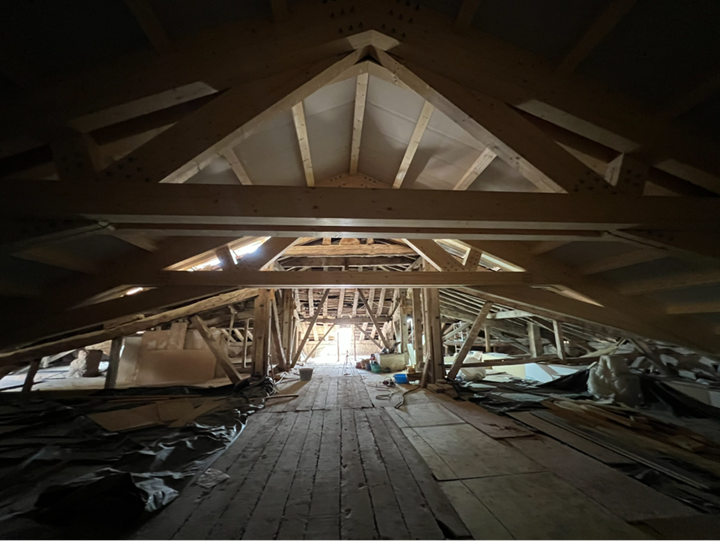

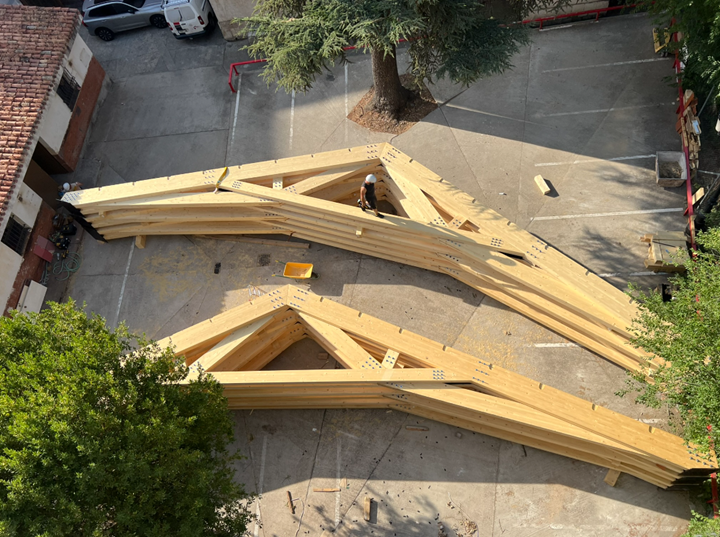

As restantes áreas da cobertura encontram-se em construção, assim como a fachada e prevê-se a conclusão da obra em agosto de 2026. A construção do Palácio Episcopal demorou, na época, vinte anos e foi concluída em 1799, tendo as infiltrações existentes antes da renovação constituído o maior problema. A nova cobertura é suportada por estas treliças de madeira, o que permite que o espaço permaneça aberto e livre de todos os elementos que até agora a sustentavam. Durante a montagem e depois de terem sido montadas no pátio exterior do edifício, as treliças foram içadas até às paredes largas de pedra do edifício com uma grua para cargas pesadas e montadas juntamente com madres de madeira laminada colada, que foram preenchidas com um painel sanduíche e telhas cerâmicas redondas e fixadas a seco sobre ripas, de acordo com o sistema previamente instalado.

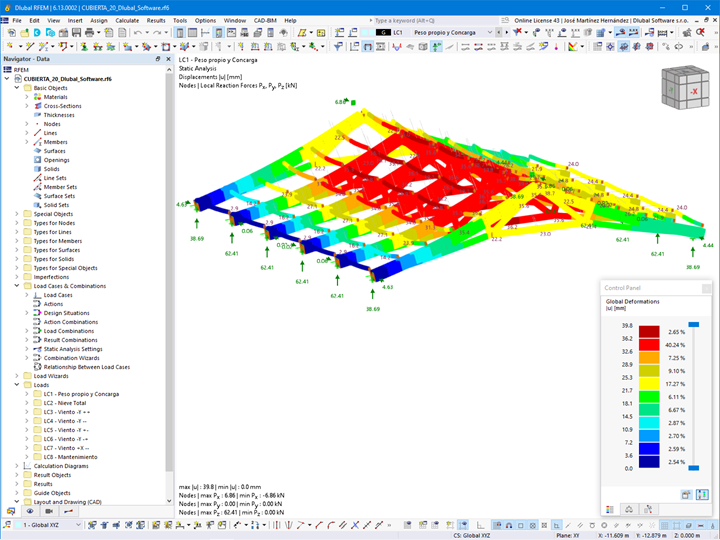

O software utilizado foi o RFEM da Dlubal, tanto para a modelação numérica como para o dimensionamento das barras de madeira laminada e as ligações com chapa de aço S 275 JR de diferentes espessuras e barras roscadas de diferentes diâmetros nas treliças que garantem as ligações corretas entre as peças, conseguindo uma solução estrutural com grande estabilidade e comportamento elástico ótimo sem transmissão de esforços laterais às paredes existentes.
| Local | Palácio Episcopal de Palência C. Mayor Antigua, 25-19 34005 Palência Espanha |
| Planeamento estrutural | Violeta González Alegre Orgánica Ingeniería en Madera |
| Gabinete de arquitetura | Además Proyectos. Arquitectos: Florentino Díez e Ignacio Vela Palencia |
| Fabrico da estrutura | Arte e construção |
| Execução | Rivero Construcciones |
