Dach z drewnianych kratownic dla renowacji Pałacu Biskupiego w Palencii, Hiszpania

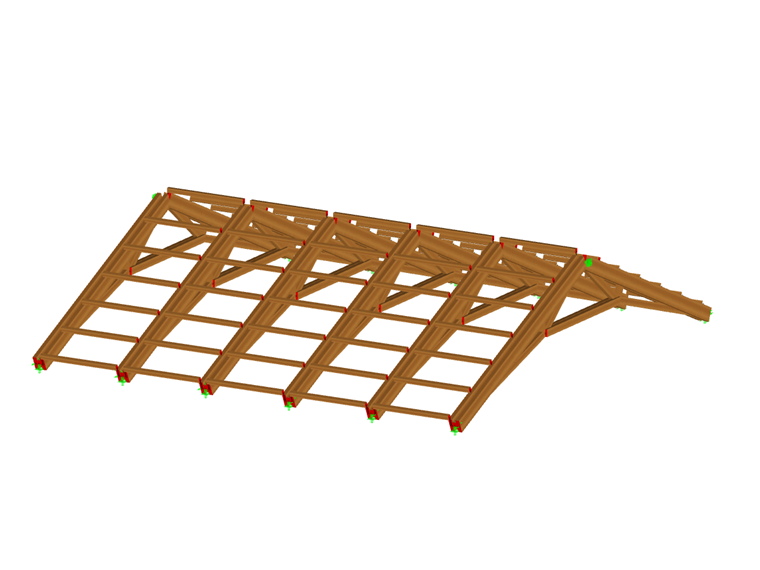

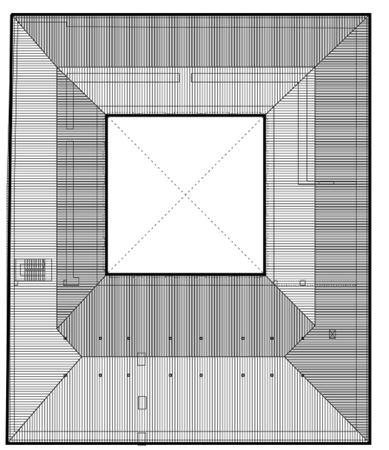

Prace obejmują renowację obwiedni budynku, jednak te obliczenia i opracowanie konstrukcyjne dotyczą całego pokrycia dachu. Jest to budynek o prostokątnym planie z wewnętrznym dziedzińcem w formie krużganka, przy czym jedno z czterech skrzydeł tworzących kwadrat jest większe niż pozostałe. W tej prezentacji omawiana jest ta konkretna strefa, ponieważ pozostałe są zbudowane przy użyciu prostego asymetrycznego układu dwuspadowego, takiego jak kalenica. Szczegółowy plan dachu przedstawiono poniżej:

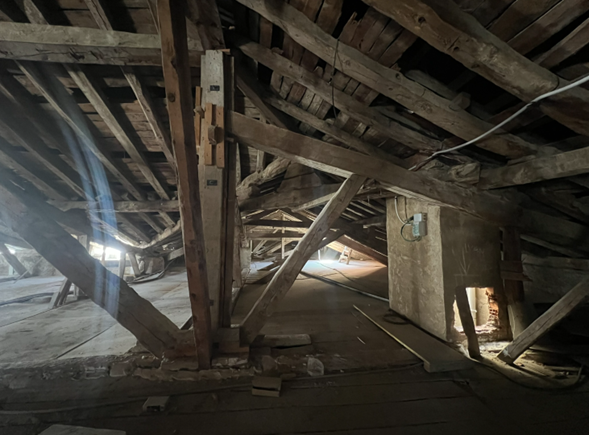

Przed tą interwencją mieliśmy do czynienia z następującym schematem, który dzielił przestrzeń na trzy strefy, a większa część przestrzeni była wyłączona z użytkowania i w złym stanie:

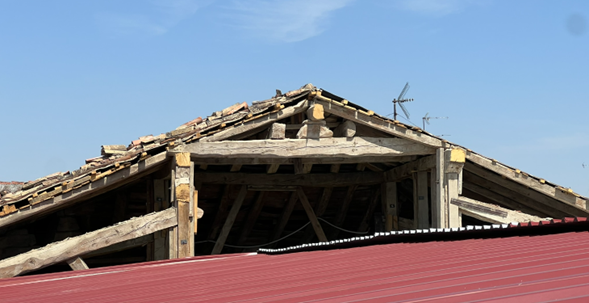

Pierwsze zdjęcie przedstawia fazę przed demontażem jednego z grzbietów dachu w kierunku głównej fasady. Drugie zdjęcie pokazuje przekrój dachu podczas demontażu, na którym widać poprzedni układ konstrukcyjny.

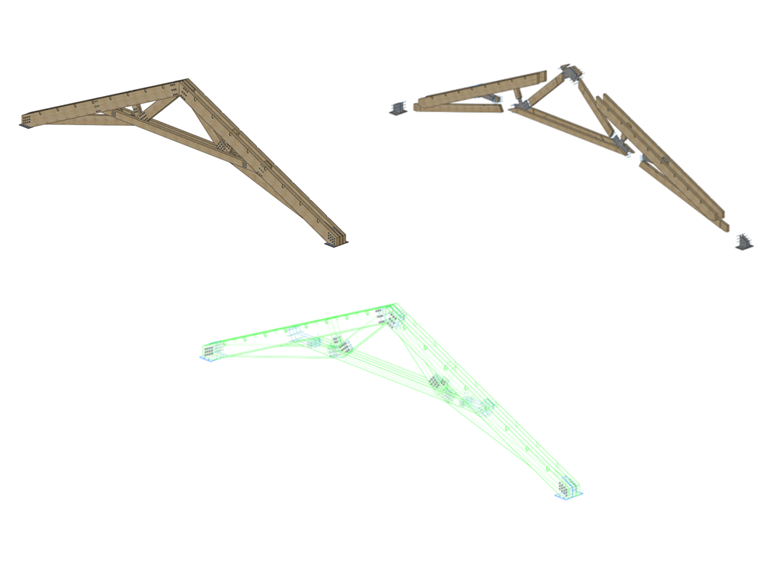

W przypadku tej interwencji proponuje się układ pozwalający na pozostawienie większej przestrzeni poddasza całkowicie otwartej. Wobec tego propozycja obejmuje zastosowanie kratownicy będącej połączeniem kratownic nożycowych z podniesionymi zastrzałami, łącząc stosowanie okuć i podwójnych elementów z drewna klejonego GL24h o dużym przekroju, aby unikać większych długości lub zmiennych przekrojów.

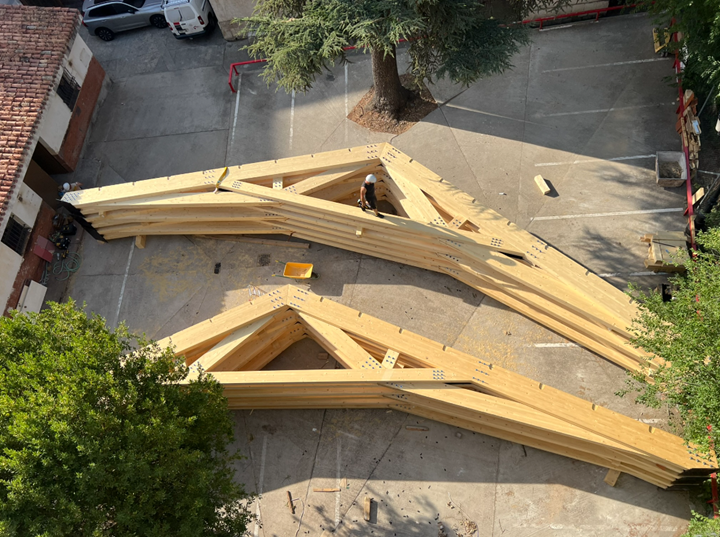

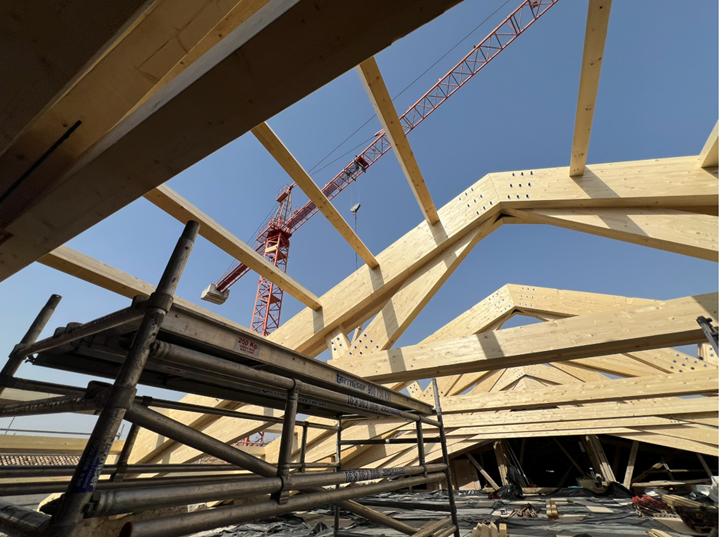

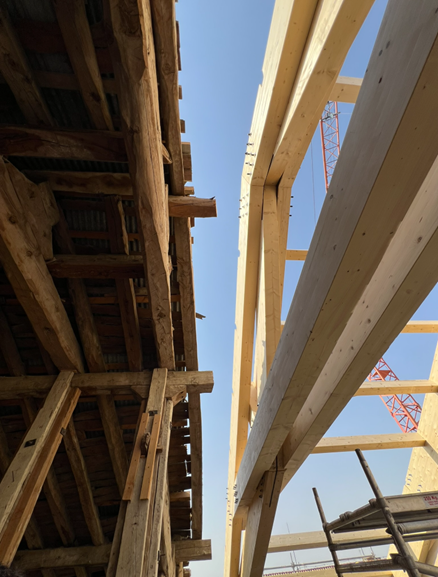

Obecnie trwają prace nad pozostałymi strefami dachu oraz fasadą, a zakończenie prac planowane jest na okolice sierpnia 2026 roku. Budowa Pałacu Biskupiego trwała dwadzieścia lat, zakończyła się w 1799 roku, a wielkim problemem przed pracami remontowymi były nieszczelności. Nowa poszycie dachu będzie wsparte na tych drewnianych kratownicach, co pozwoli na utrzymanie przestrzeni otwartej i pozbawionej wszystkich dotychczasowych elementów podtrzymujących. Podczas montażu kratownice były podnoszone dźwigiem o dużym tonażu, wcześniej montowane na zewnątrz budynku na dziedzińcu, do szerokich kamiennych murów budynku i łączone ze sobą za pomocą klejonych drewnianych płatwi, wypełnione płytą warstwową i zakrzywionymi dachówkami ceramicznymi kładzionymi na sucho na listwach, zgodnie z wcześniej zastosowanym układem.

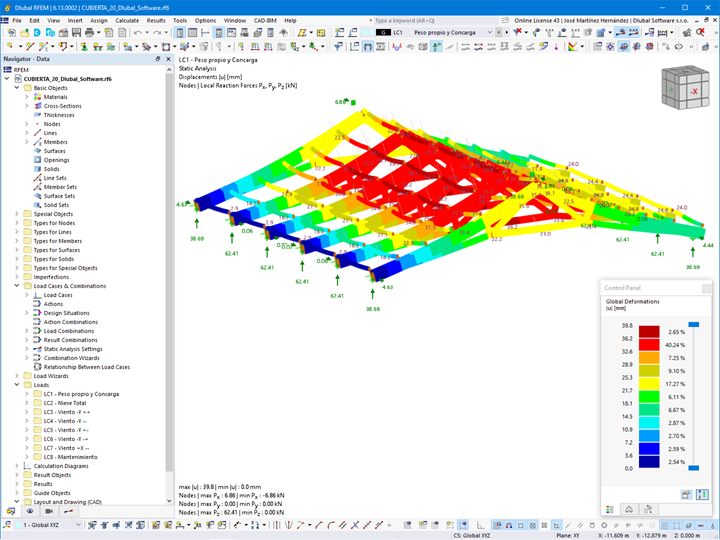

Wykorzystane oprogramowanie to RFEM firmy Dlubal, zarówno do modelowania numerycznego, jak i do wymiarowania prętów z drewna klejonego oraz połączeń z blachami stalowymi S 275 JR o różnych grubościach i prętami gwintowanymi o różnych średnicach w kratownicach, które gwarantują prawidłowe połączenie elementów, uzyskując stateczne rozwiązanie konstrukcyjne z optymalnym sprężystym zachowaniem bez przekazywania bocznych sił na istniejące mury.
