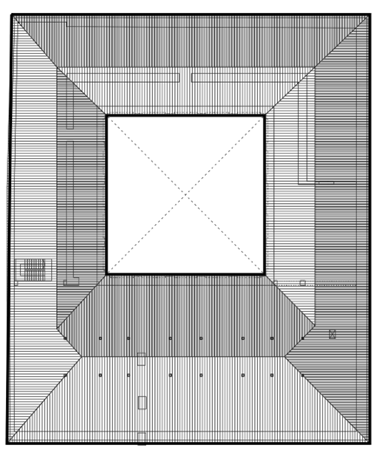

La obra como tal comprende la restauración de las envolventes del edificio, aunque este cálculo y desarrollo constructivo corresponde al de la cubierta completa. Se trata de un edificio de planta rectangular con un patio interior a modo de claustro siendo una de las cuatro alas que conforman el cuadrado de mayor luz que el resto. En esta presentación se trata esa zona en concreto ya que las otras se realizan con un sistema sencillo a dos aguas no simétricas a modo de parhilera. Se detalla una planta de cubiertas a continuación:
Previo a esta intervención nos encontrábamos con el siguiente esquema que partía el espacio inferior en tres zonas, dejando la mayor parte del espacio inutilizable y encontrándose en mal estado de conservación:

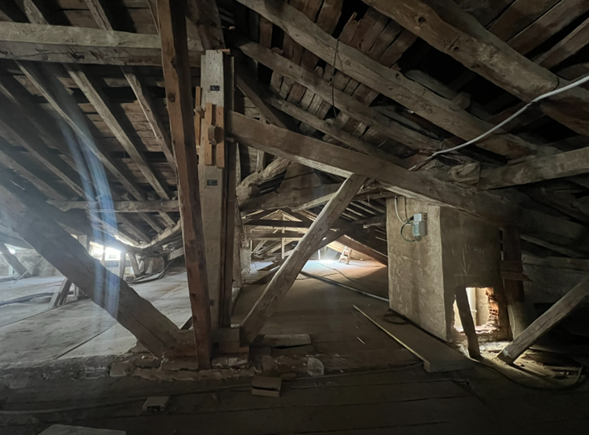

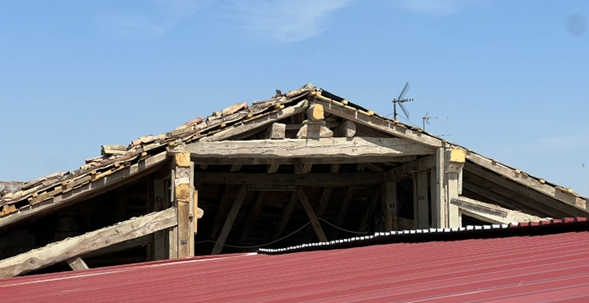

La primera foto corresponde a la fase previa al desmontaje de una de las limas de la cubierta hacia la fachada principal. La segunda fotografía corresponde a la sección de la cubierta durante el desmontaje de la misma donde se aprecia el sistema estructural previo.

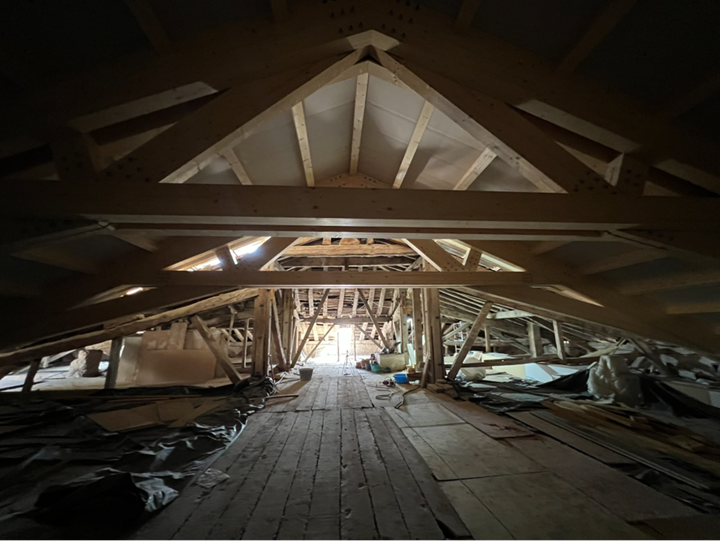

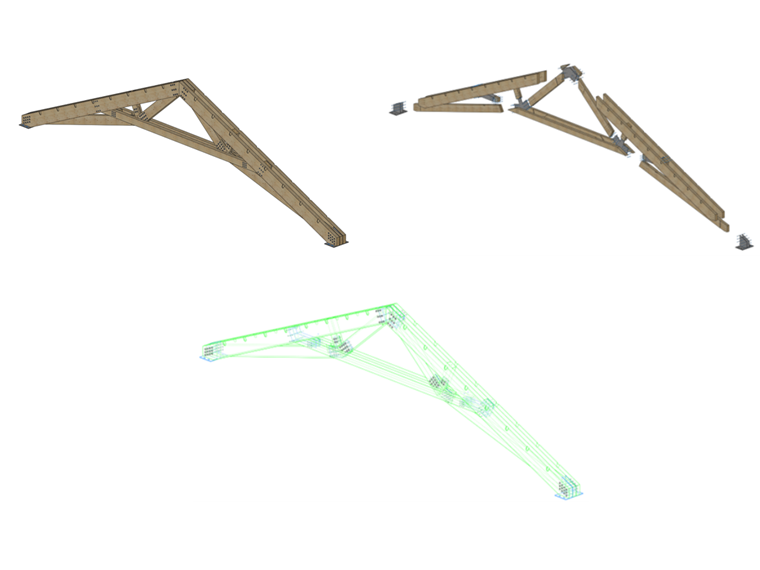

Para su intervención se propone un sistema que permita que el espacio mayor del bajocubierta quede totalmente diáfano por lo que se plantea un tipo de cercha que combina unas cerchas en tijera con los tirantes levantados combinando el uso de herrajes y piezas dobles de madera laminada GL24h de gran sección para evitar longitudes mayores o secciones variables.

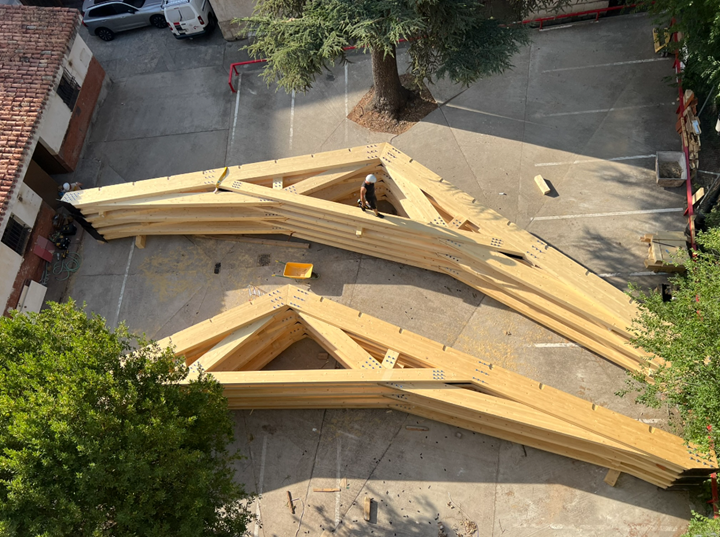

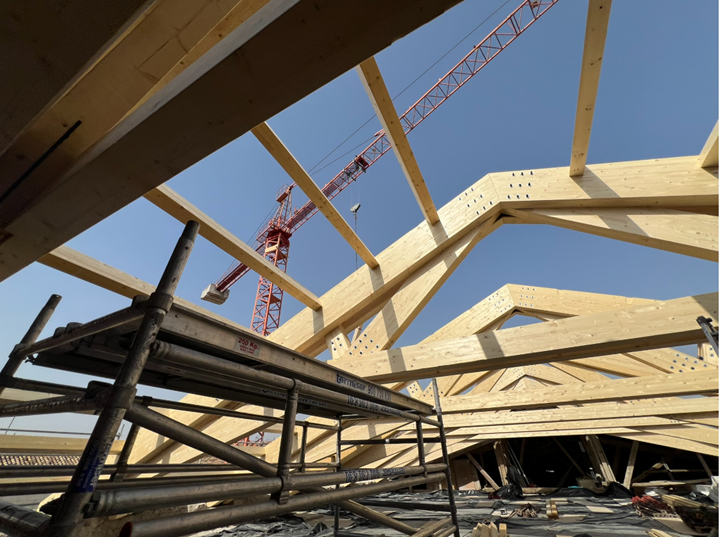

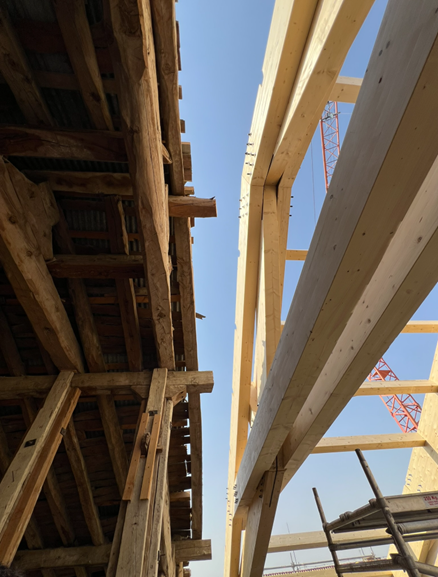

Actualmente se están ejecutando el resto de las zonas de la cubierta, así como la fachada y se prevé la entrega de la obra rondando agosto del 2026. En su momento, la construcción del Palacio Episcopal duró veinte años, culminando en 1799 siendo un gran problema las goteras existentes previa a la intervención. La nueva cubierta estará soportada por estas cerchas de madera, que permitirán que el espacio quede diáfano y libre de todos los elementos que la sostenían hasta ahora. Durante el montaje se elevaron las cerchas con una grúa de gran tonelaje, previo montaje en el patio exterior del edificio, hasta los anchos muros de piedra del edificio y se ensamblaron entre sí con correas de madera laminada colmatando con un panel sándwich y teja curva cerámica instalada en seco sobre rastreles, siguiendo el sistema que se encontraba instalado previamente.

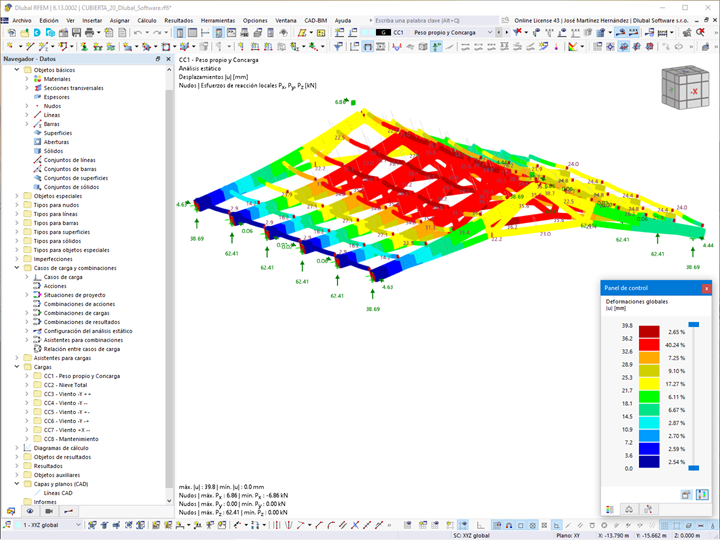

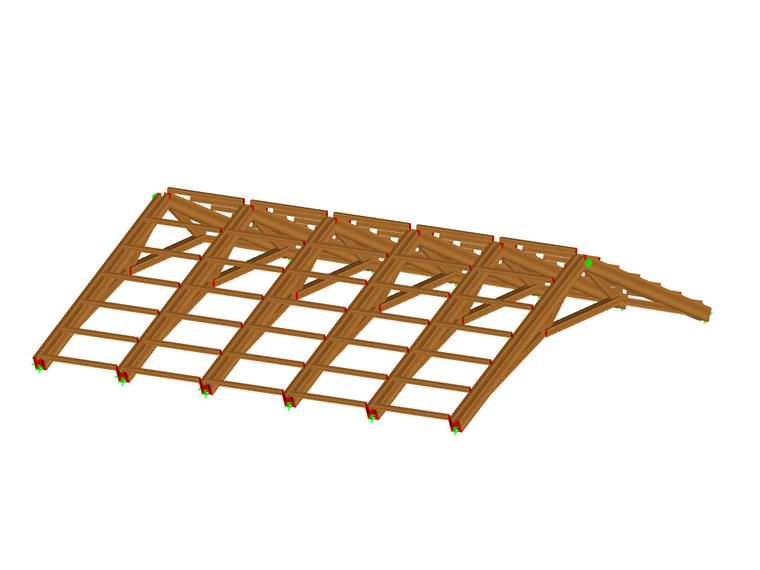

El software utilizado fue RFEM de Dlubal, tanto para el modelado numérico como para el dimensionado de las barras de madera laminada y las uniones con pletina de acero S 275 JR de distintos espesores y barra roscada de distintos diámetros en las cerchas que garanticen las correctas uniones entre las piezas consiguiendo una solución estructural con gran estabilidad y un comportamiento elástico óptimo sin transmisión de empujes laterales a los muros existentes.
| Lugar | Palacio Episcopal de Palencia C. Mayor Antigua, 25-19 34005 Palencia España |
| Desarrollo estructural | Violeta González Alegre Orgánica Ingeniería en Madera |
| Estudio de Arquitectura | Además Proyectos. Arquitectos: Florentino Díez e Ignacio Vela Palencia |
| Fabricación de la estructura | Arte y Construcción |
| Constructora | Rivero Construcciones |
