Toiture en treillis pour la rénovation du palais épiscopal de Palencia, Espagne

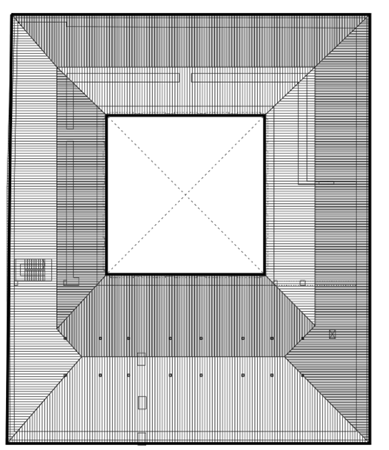

L'œuvre en tant que telle comprend la restauration des enveloppes du bâtiment, bien que ce calcul et développement constructif corresponde à celui de la couverture complète. Il s'agit d'un bâtiment de plan rectangulaire avec une cour intérieure à la manière d'un cloître, étant une des quatre ailes qui forment le carré de plus grande portée que le reste. Dans cette présentation, cette zone est traitée en particulier puisque les autres sont réalisées avec un système simple à deux pans non symétriques à la manière de débord. Un plan de couvertures est détaillé ci-dessous :

Avant cette intervention, nous nous trouvions avec le schéma suivant qui partageait l'espace inférieur en trois zones, laissant la majeure partie de l'espace inutilisable et se trouvant en mauvais état de conservation :

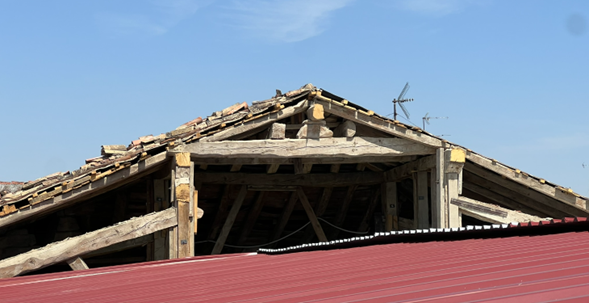

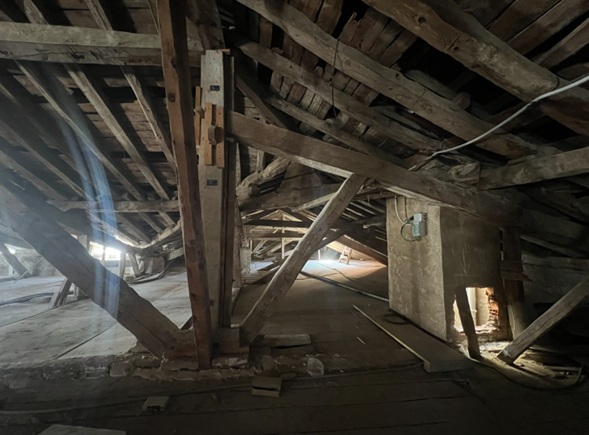

La première photo correspond à la phase avant le démontage de l'un des arêtiers de la couverture vers la façade principale. La deuxième photographie correspond à la section de la couverture lors de son démontage où apparaît le système structurel antérieur.

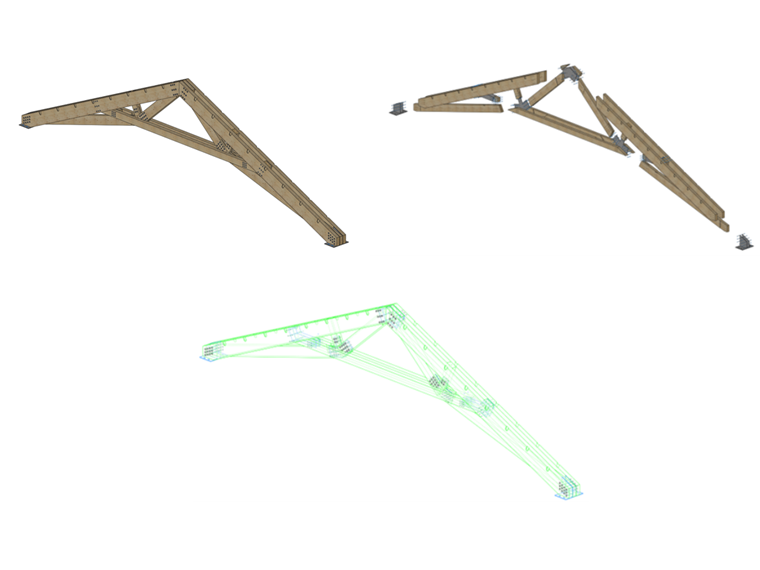

Pour son intervention, un système est proposé qui permet que l'espace principal du sous-toit reste totalement dégagé, de sorte qu'une forme de charpente est envisagée qui combine des charpentes en ciseaux avec les tirants relevés, combinant l'utilisation de ferrures et de pièces doubles en bois lamellé-collé GL24h de grande section pour éviter de plus grandes longueurs ou de sections variables.

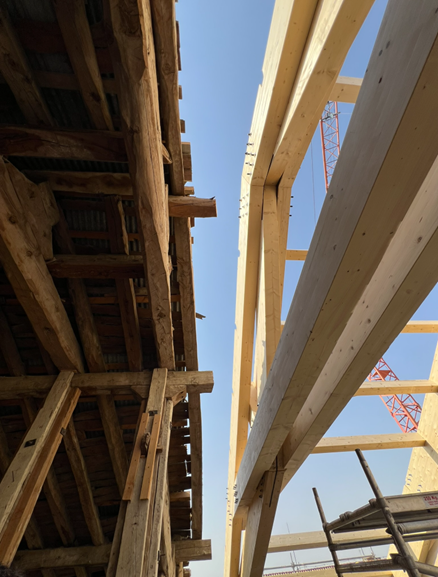

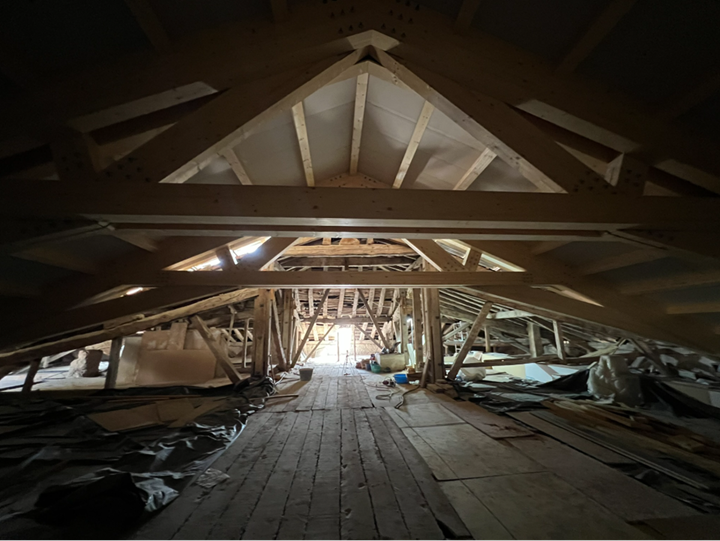

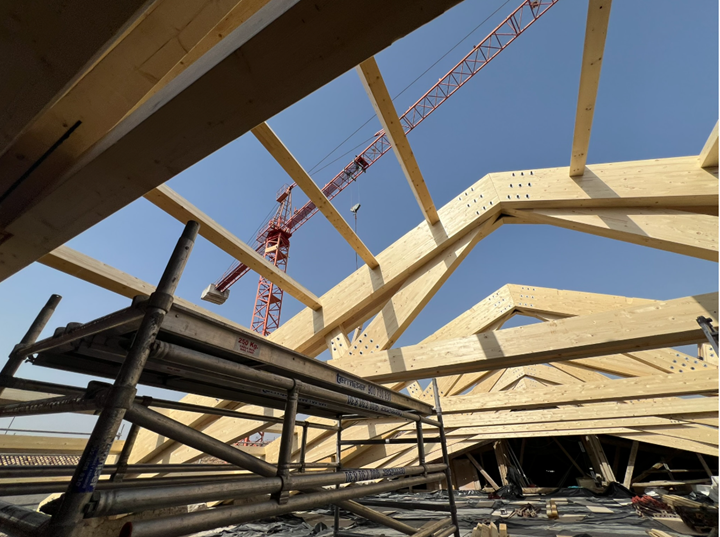

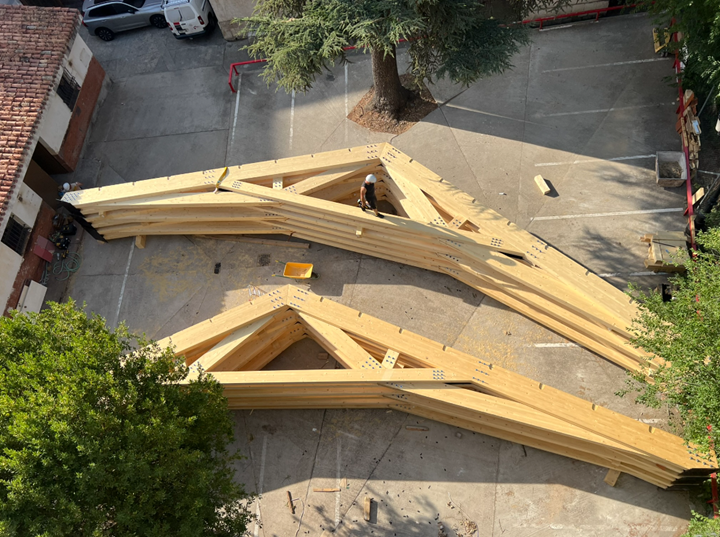

Actuellement, le reste des zones de la couverture est en cours d'exécution, ainsi que la façade et la livraison de l'œuvre est prévue pour août 2026. À l'époque, la construction du Palais Épiscopal a duré vingt ans, se terminant en 1799, le grand problème étant les fuites existantes avant l'intervention. La nouvelle couverture sera soutenue par ces charpentes en bois, qui permettront que l'espace reste dégagé et libre de tous les éléments qui le soutenaient jusqu'à présent. Lors du montage, les charpentes ont été élevées avec une grue de grande capacité, préalablement montées dans la cour extérieure de l'édifice, jusqu'aux larges murs en pierre du bâtiment et assemblées entre elles avec des pannes en bois lamellé, culminant avec un panneau sandwich et des tuiles courbes en céramique installées à sec sur des liteaux, suivant le système qui était préalablement installé.

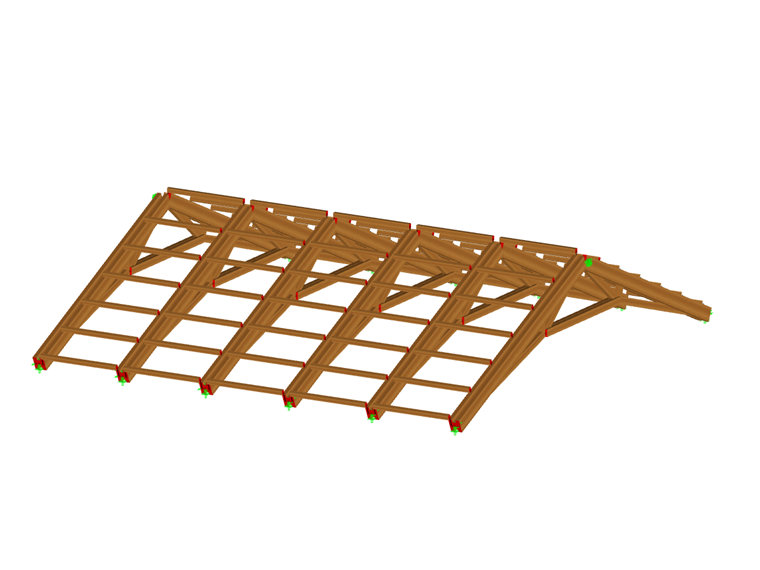

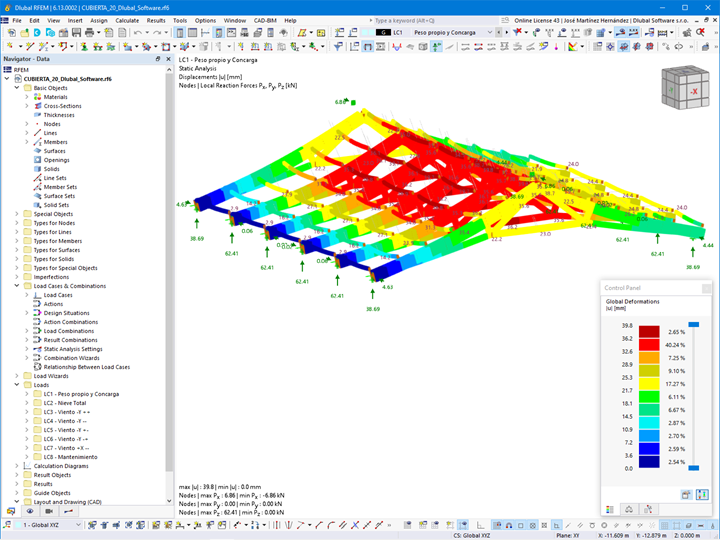

Le logiciel utilisé était RFEM de Dlubal, tant pour la modélisation numérique que pour le dimensionnement des barres de bois lamellé et les assemblages avec plaque d'acier S 275 JR de diverses épaisseurs et tiges filetées de divers diamètres dans les charpentes garantissant des unions correctes entre les pièces, obtenant une solution structurelle de grande stabilité et un comportement élastique optimal sans transmission de poussées latérales aux murs existants.
