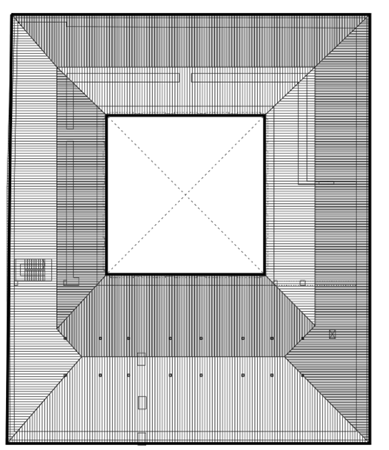

L'opera in quanto tale comprende il restauro delle facciate dell'edificio, sebbene questo calcolo e sviluppo costruttivo corrisponda a quello della copertura completa. Si tratta di un edificio a pianta rettangolare con un cortile interno simile a un chiostro e uno dei quattro bracci che costituiscono il quadrato di maggior luce rispetto al resto. Questa presentazione tratta specificamente quest'area, poiché le altre sono costruite utilizzando un semplice sistema a capanna asimmetrico, con trave di colmo. La pianta della copertura nel dettaglio:
Prima di questo intervento ci trovavamo con il seguente schema che divideva lo spazio inferiore in tre zone, lasciando la maggior parte dello spazio inutilizzabile e in cattivo stato di conservazione:

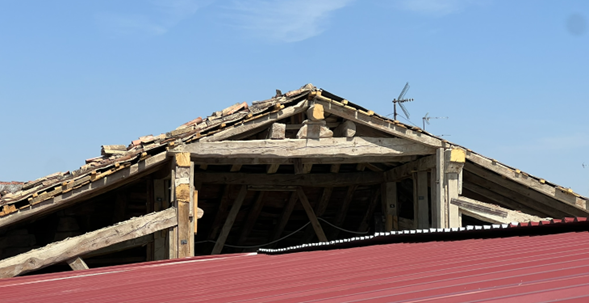

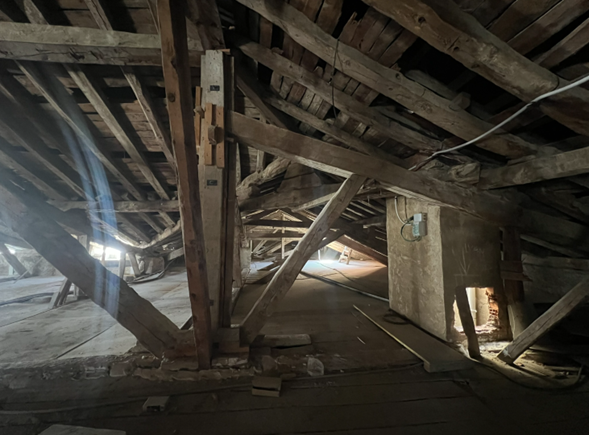

La prima foto corrisponde alla fase precedente allo smontaggio di una delle linee della copertura verso la facciata principale. La seconda fotografia corrisponde alla sezione della copertura durante lo smontaggio della stessa dove si percepisce il sistema strutturale precedente.

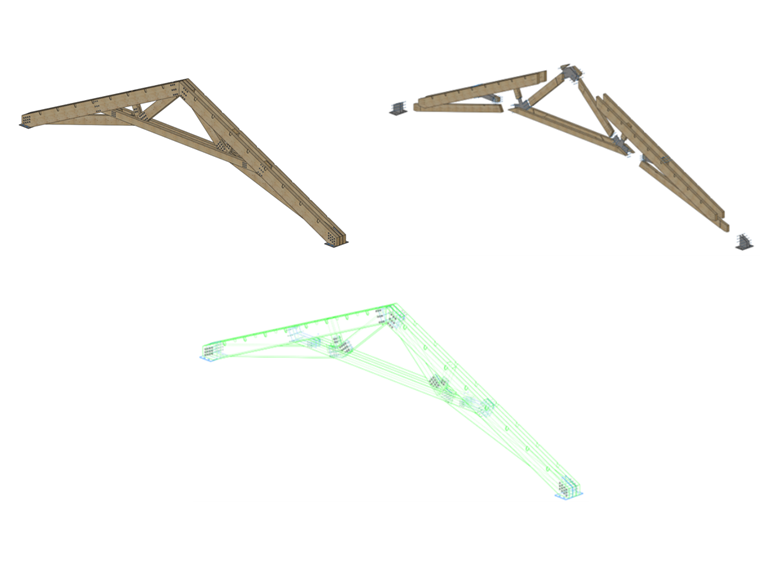

Per il suo intervento si propone un sistema che permetta che lo spazio maggiore del sottotetto rimanga totalmente diafano, per cui si propone un tipo di capriata che combina capriate a forbice con i tiranti sollevati, combinando l'uso di ferramenta e pezzi doppi di legno lamellare GL24h di grande sezione per evitare lunghezze maggiori o sezioni variabili.

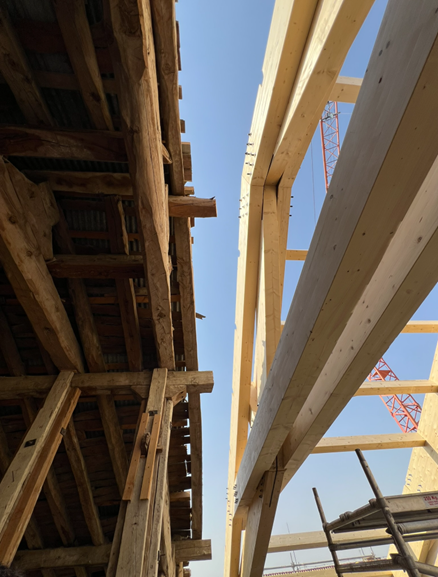

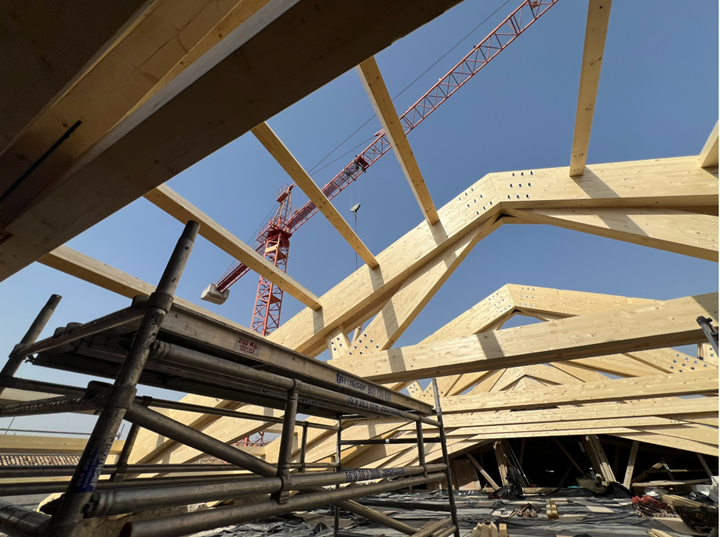

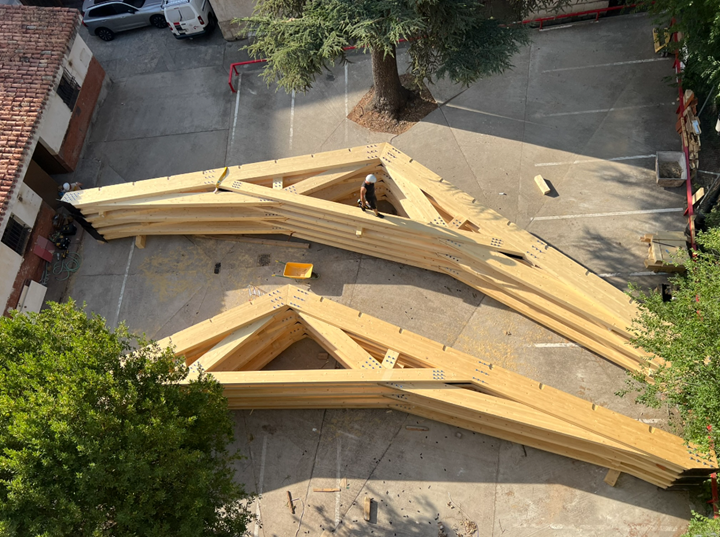

Attualmente sono in fase di completamento le restanti porzioni della copertura e la facciata, con una consegna dell'opera prevista per agosto 2026. Storicamente, la costruzione del Palazzo Vescovile richiese vent’anni, terminando nel 1799; prima di questo intervento, l'edificio era afflitto da gravi problemi di infiltrazioni. La nuova copertura sarà sostenuta da queste capriate in legno, che permetteranno che lo spazio resti libero e privo di tutti gli elementi che lo sostenevano fino a ora. Durante il montaggio, le capriate sono state sollevate con una gru di grande portata, previo montaggio nel cortile esterno dell'edificio, fino agli ampi muri di pietra dell'edificio e sono state assemblate tra loro con catene di legno lamellare culminando con un pannello sandwich e tegola curva ceramica installata a secco su listelli, seguendo il sistema precedentemente installato.

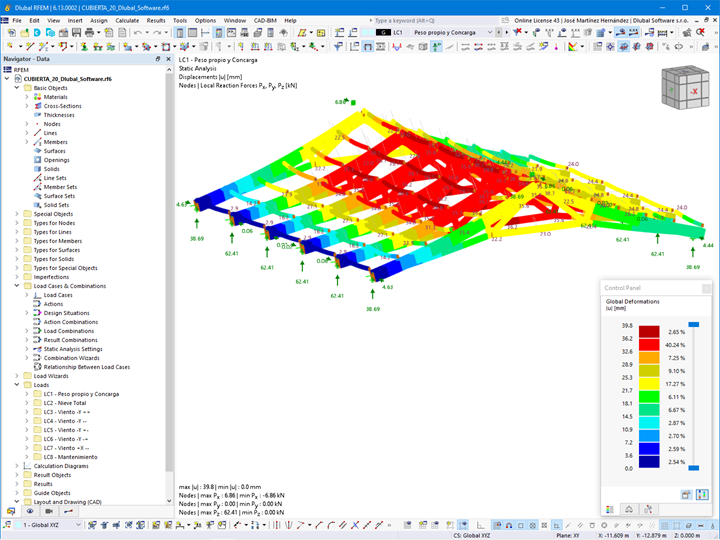

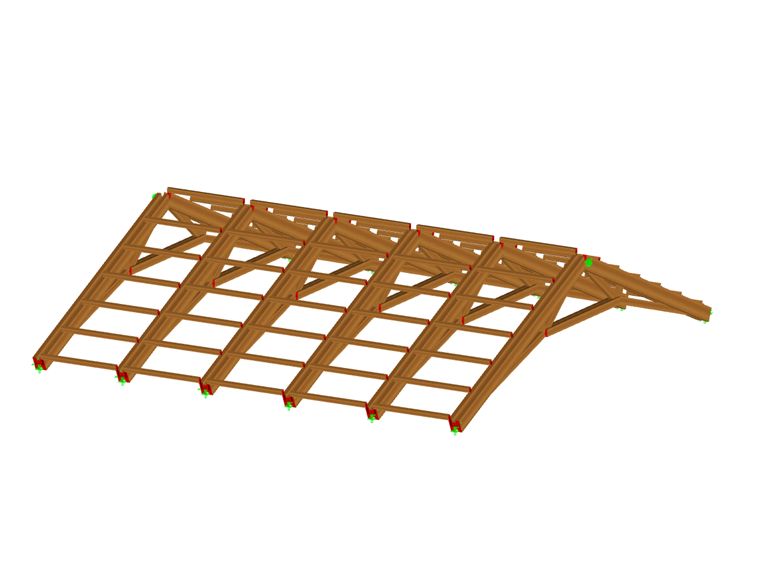

Il software utilizzato è stato RFEM di Dlubal, sia per la modellazione numerica che per il dimensionamento delle aste in legno lamellare e delle unioni. Queste ultime sono realizzate con piastre in acciaio S 275 JR di vari spessori e barre filettate di diversi diametri integrate nelle capriate, al fine di garantire la corretta connessione tra i componenti. Tale configurazione permette di ottenere una soluzione strutturale di grande stabilità e un comportamento elastico ottimale, senza la trasmissione di spinte laterali ai muri esistenti.
| Posizione | Episcopal Palace di Palencia C. Mayor Antigua, 25-19 34005 Palencia Spagna |
| Sviluppo della struttura | Violeta González Alegre Orgánica Ingeniería en Madera |
| Società di architettura | Progetti Adernas. Architetti: Florentino Díez e Ignacio Vela Palencia |
| Produzione e realizzazione della struttura | Arte e costruzione |
| Impresa edile | Rivero Construzioni |
