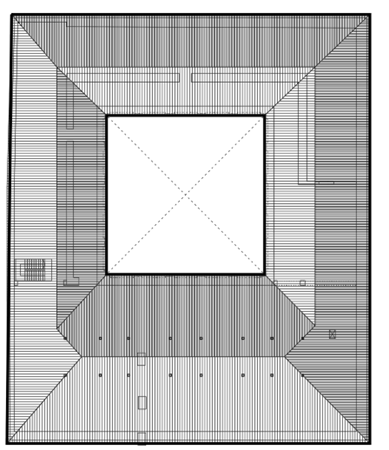

Samotné práce zahrnují sanaci obálky budovy, výpočet a konstrukční řešení se přitom vztahují na celou střechu. Jedná se o budovu s obdélníkovým půdorysem s vnitřním čtvercovým dvorem, obklopeným křížovou chodbou. Jedno ze čtyř křídel, které tvoří čtverec, má větší rozpětí než ostatní. Nyní představíme speciálně tuto část, ostatní totiž počítají s jednoduchým asymetrickým sedlovým střešním systémem.
Návrh střechy popisujeme dále podrobněji:
Před tímto opatřením byl dolní prostor rozdělen do třech oblastí, největší část prostoru přitom zůstávala bez využití a ve špatném stavu:

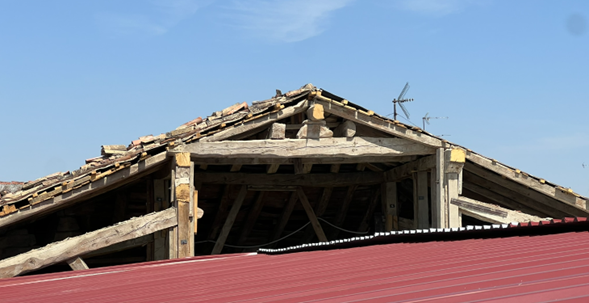

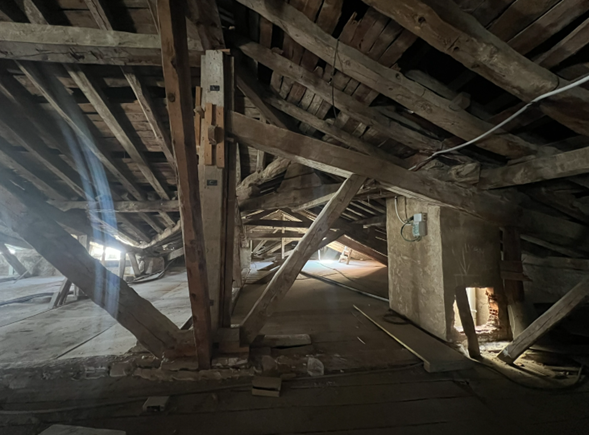

První fotografie zachycuje fázi před demontáží střešního vazníku na hlavní fasádě. Druhá fotografie ukazuje výřez střechy při demontáži, můžeme přitom vidět dosavadní nosný systém.

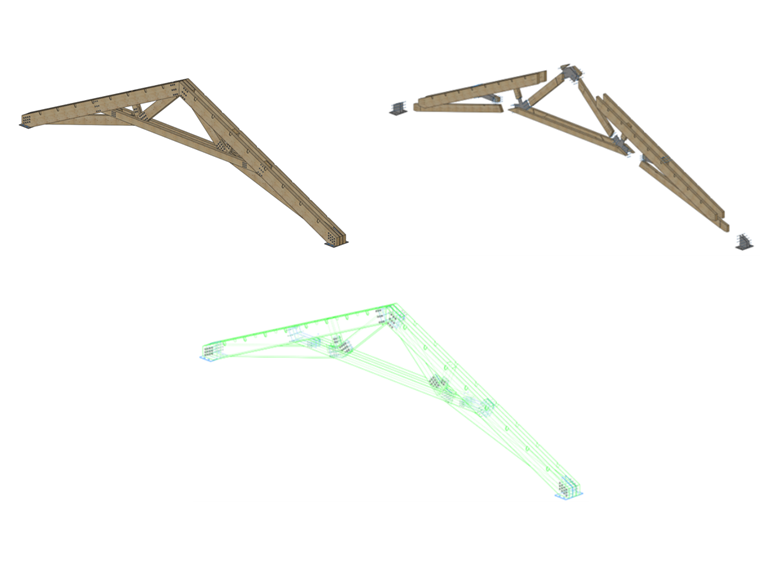

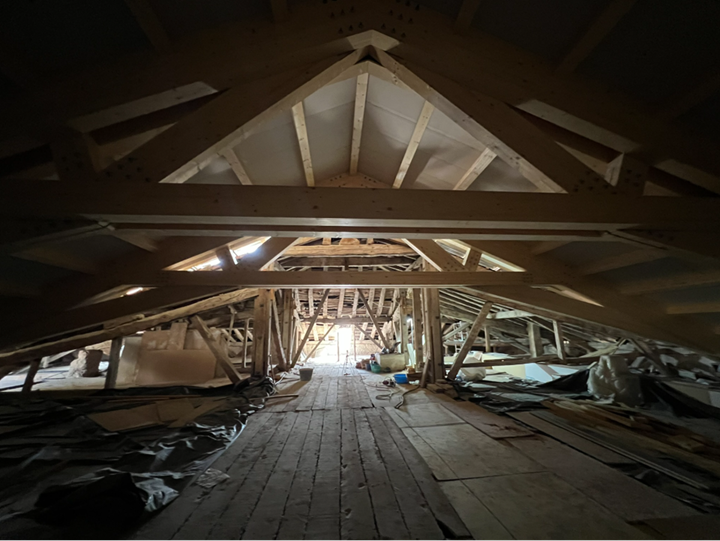

Pro přestavbu byl navržen systém, kdy největší prostor pod střechou zůstává zcela otevřený. Byl proto zvolen typ příhradové konstrukce, která kombinuje nůžkové vazníky se zvýšenými vzpěrami a použití konzol v kombinaci s velkoprofilovými zdvojenými prvky z lepeného lamelového dřeva GL24h s cílem vyhnout se větším délkám nebo proměnným průřezům.

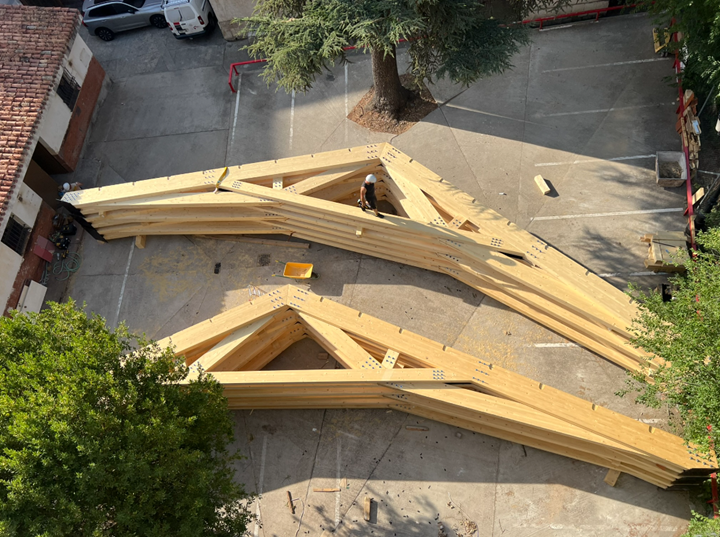

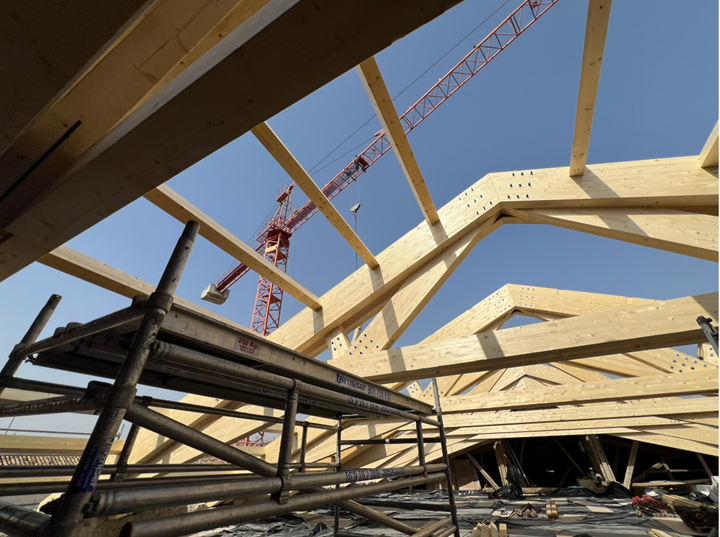

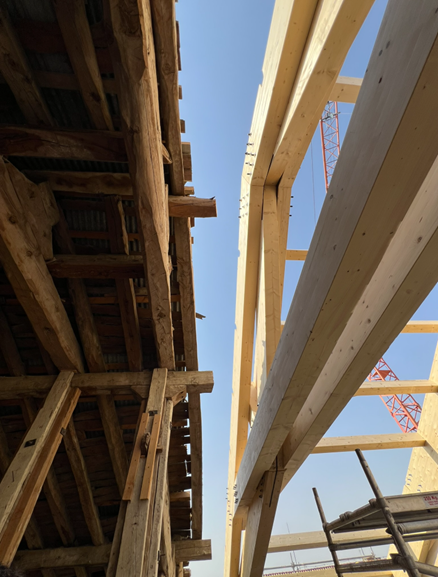

V současné době se pracuje na ostatních střešních plochách a také na fasádě, přičemž předání díla se očekává okolo srpna 2026. Stavba Biskupského paláce trvala svého času 20 let a dokončena byla roku 1799. Značný problém před sanačními opatřeními přitom představovalo zatékání. Novou střechu budou podpírat dřevěné příhradové nosníky, které umožní ponechat prostor volný a beze všech dosavadních podpěrných prvků. Při montáži byly příhradové nosníky, které byly předtím smontovány na vnějším dvoře paláce, zdviženy těžkotonážním jeřábem až na široké kamenné zdi budovy a spojeny vaznicemi z lepeného lamelového dřeva se sendvičovým panelem a zaoblenými keramickými taškami nasucho uloženými na masivní lišty, což odpovídá dříve použitému systému.

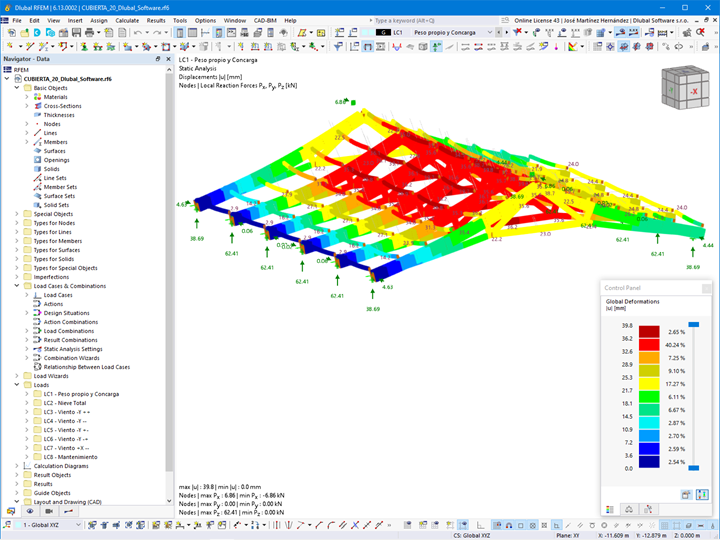

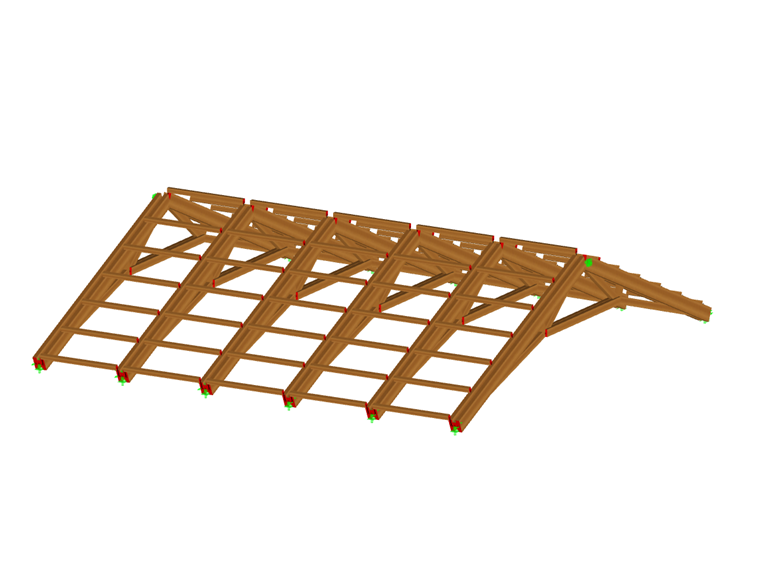

Software, který se použil, byl program RFEM od Dlubal Software, a to jak pro numerické modelování, tak pro dimenzování prutů z lepeného lamelového dřeva a spojů s ocelovými deskami S 275 JR různé tloušťky, s pruty se závity různých průměrů v příhradové konstrukci s cílem zajistit spolehlivé spoje mezi prvky a dosáhnout konstrukčního řešení s vysokou stabilitou a optimálním pružným chováním bez přenosu bočních sil na stávající stěny.
| Místo | Biskupský palác v Palencii C. Mayor Antigua, 25-19 34005 Palencia Španělsko |
| Vývoj konstrukcí | Violeta González Alegre Orgánica Ingeniería en Madera organicaingenieria.es |
| Architektonická kancelář | Además Proyectos. Architekti: Florentino Díez a Ignacio Vela Palencia |
| Výroba konstrukce | Umění a výstavba |
| Generální dodavatel stavby | Rivero Construcciones |
