西班牙帕伦西亚主教宫翻新工程中的木桁架屋顶

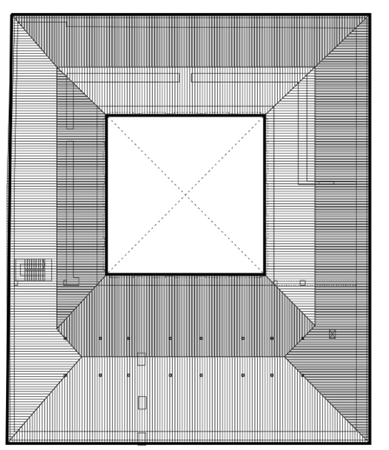

该工程主要包括建筑外围护结构的翻新，其中结构计算和施工设计均针对整个屋顶进行。建筑整体呈矩形，内部设有回廊式庭院。构成该矩形的四个翼楼中，其中一个比其余三个更大。本例重点介绍该区域，因为其余翼楼均采用较为简单的非对称山墙体系（如屋脊梁）进行设计。下图详细展示了屋顶布置图：

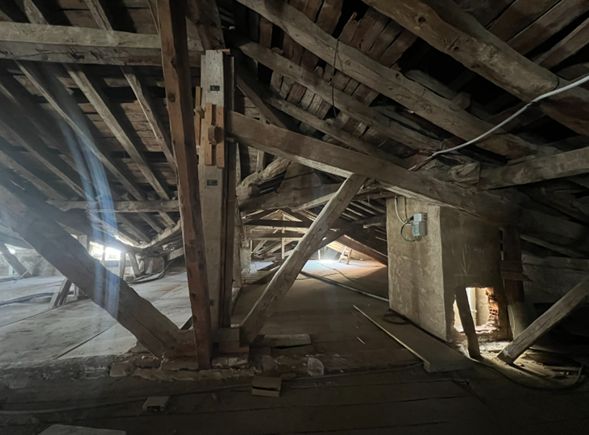

在这次改造之前，原有的布局将下层空间划分为三个区域，导致大部分空间未被利用且处于不良状态：

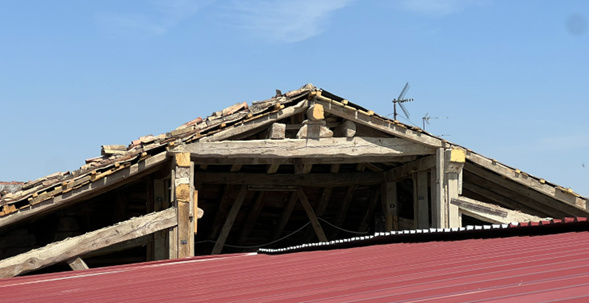

第一张照片展示了拆除主立面处一榀屋架之前的情况。第二张照片展示了屋顶拆除过程中的局部区域，可以看到原有的承重结构。

本次改造拟采用一种新的结构方案，使屋顶下最大的空间保持完全开放。为此，提出了一种结合剪式桁架与加高斜腹杆的桁架体系，并采用悬臂柱与大截面 GL24h 层板胶合木双拼构件，以避免使用过长或变截面构件。

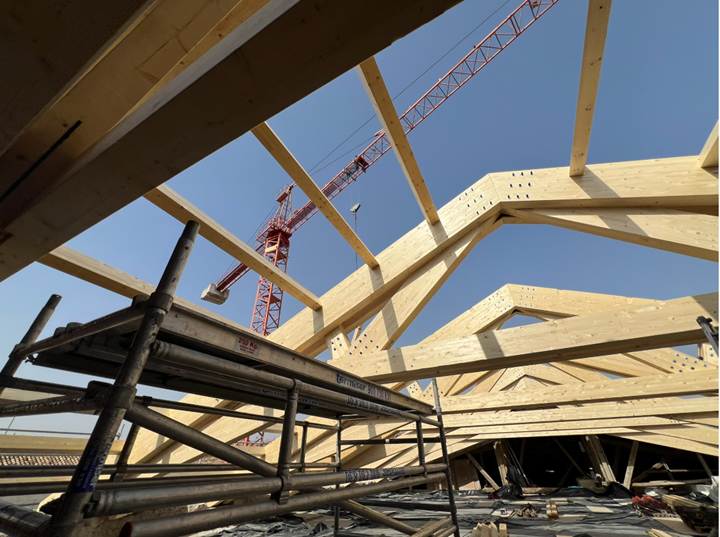

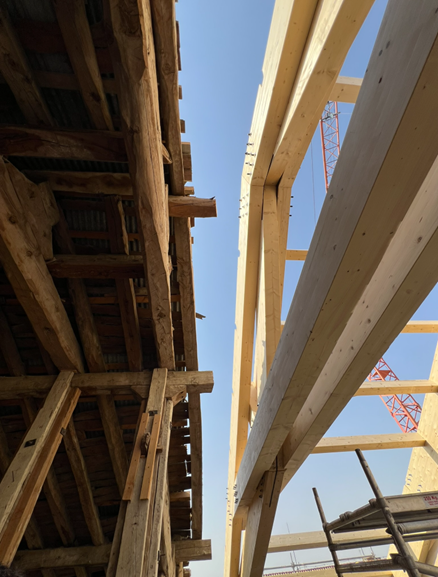

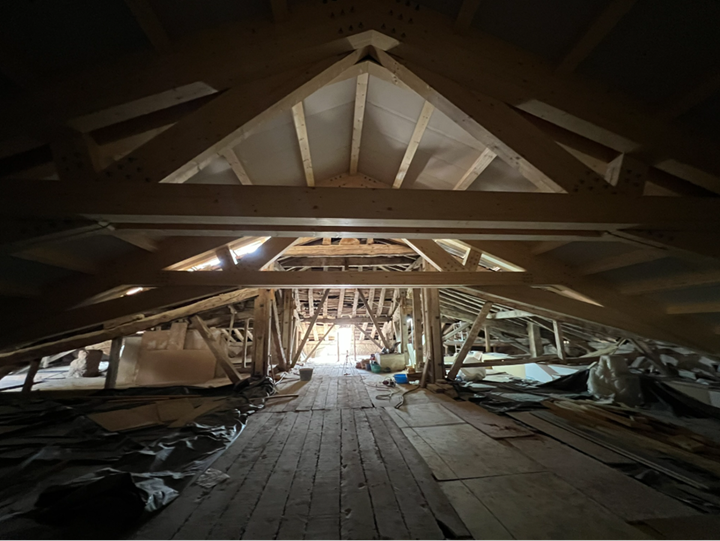

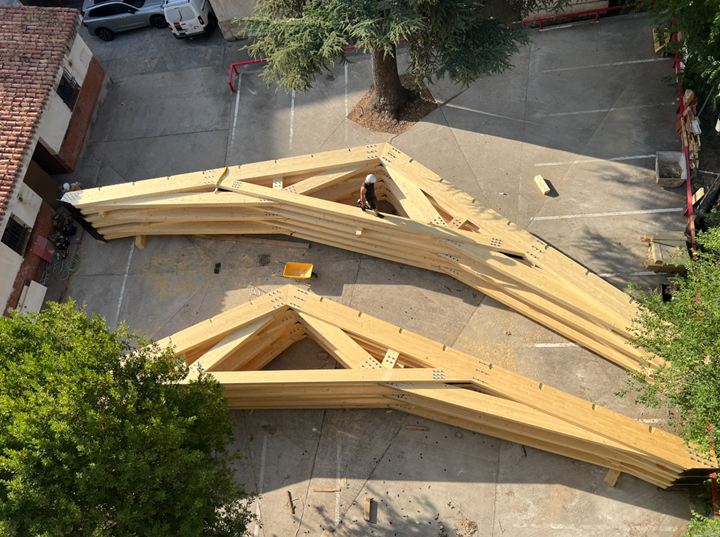

其余屋顶区域及外立面目前正在施工中，项目预计将于2026年8月完工。该主教宫当年历时二十年建成，于1799年竣工，而此次修缮前存在的渗漏问题曾是一大难题。新屋顶由这些木桁架梁支承，从而使该空间保持开放，不再受先前任何支撑构件的影响。安装过程中，桁架在建筑外院完成预组装后，由重型起重机吊装至该建筑宽阔的石砌墙体上，并与层板胶合木檩条一同安装。檩条上铺设夹芯板，并在挂瓦条上干挂圆形陶瓦。与原有屋面体系保持一致。

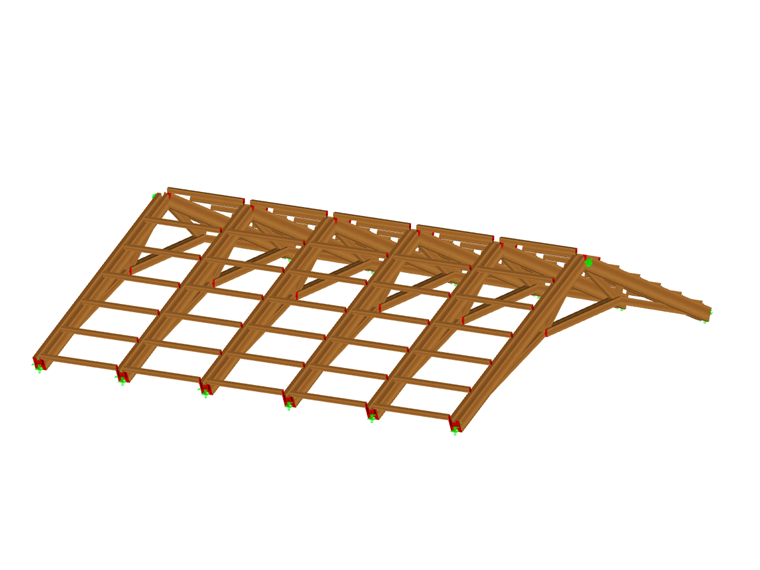

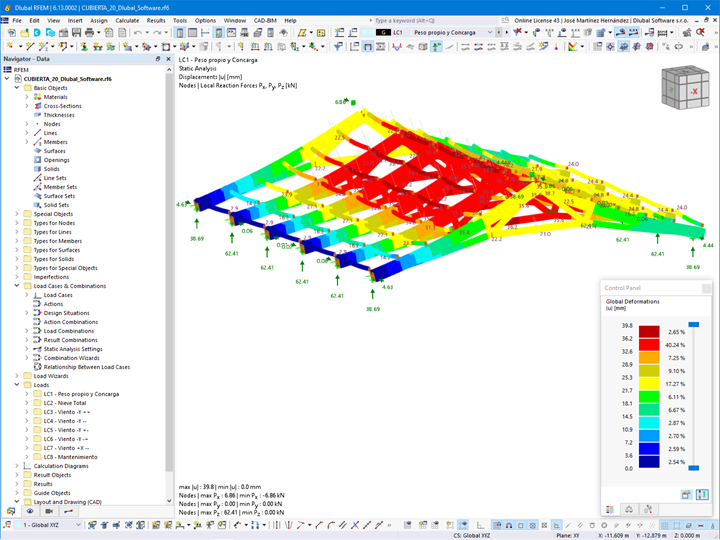

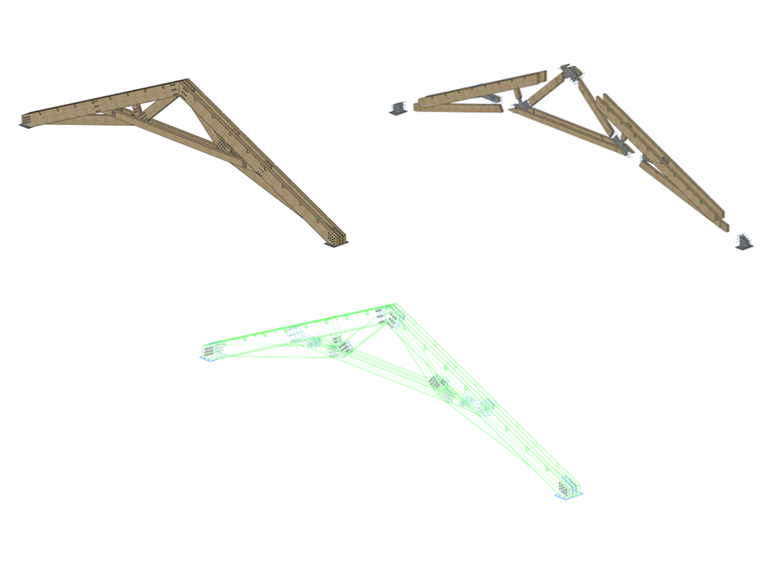

本项目采用了德儒巴的 RFEM 进行数值建模，并完成胶合木构件及其连接节点的设计。桁架节点采用不同厚度的 S 275 JR 钢板和不同直径的螺纹杆，以确保各构件之间形成可靠连接，并获得具有较高整体稳定性和最佳弹性受力性能的结构体系，同时不向既有墙体传递侧向力。
