Die Arbeiten selbst umfassen die Sanierung der Gebäudehülle, wobei sich die Berechnung und die bauliche Entwicklung auf das gesamte Dach beziehen. Es handelt sich um ein rechteckiges Gebäude mit einem Innenhof in Form eines Kreuzgangs, wobei einer der vier Flügel, aus denen das Quadrat besteht, größer ist als die übrigen. Diese Präsentation befasst sich speziell mit diesem Bereich, da die anderen mit einem einfachen asymmetrischen Giebelsystem wie einem Firstbalken konstruiert sind.

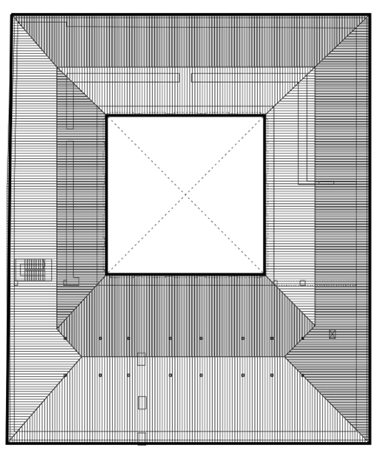

Ein Dachplan ist nachstehend ausführlich dargestellt:
Vor dieser Maßnahme gab es folgendes Layout, das den unteren Raum in drei Bereiche unterteilte, wodurch der größte Teil des Raums ungenutzt und in schlechtem Zustand blieb:

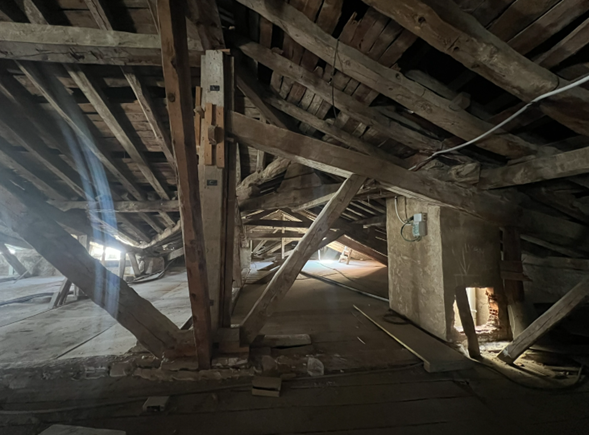

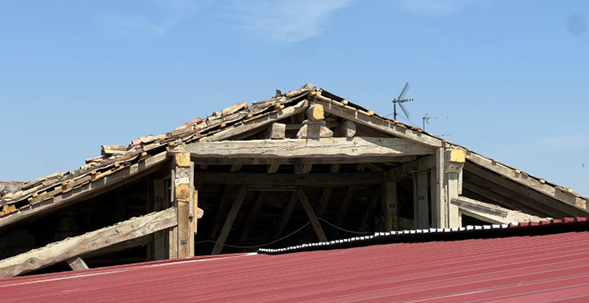

Das erste Foto zeigt die Phase vor dem Abbau eines der Dachbinder an der Hauptfassade. Das zweite Foto zeigt einen Ausschnitt des Daches während des Abbaus, wo das bisherige Tragsystem zu sehen ist.

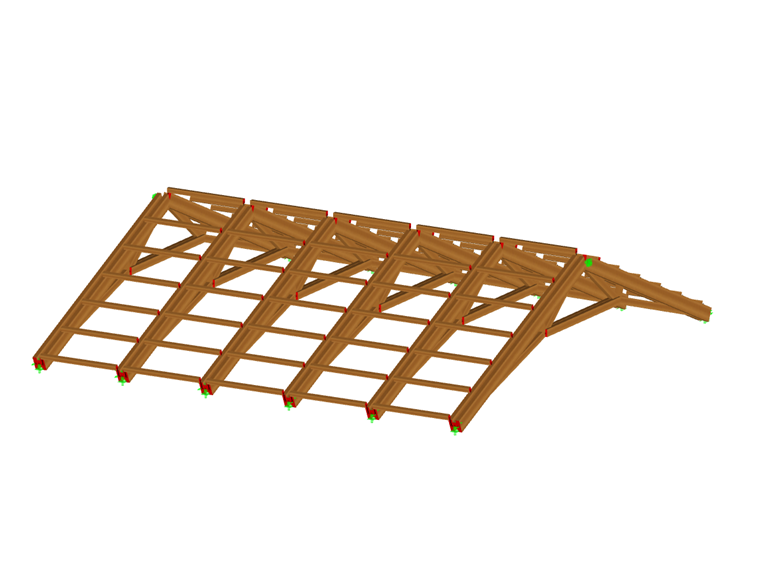

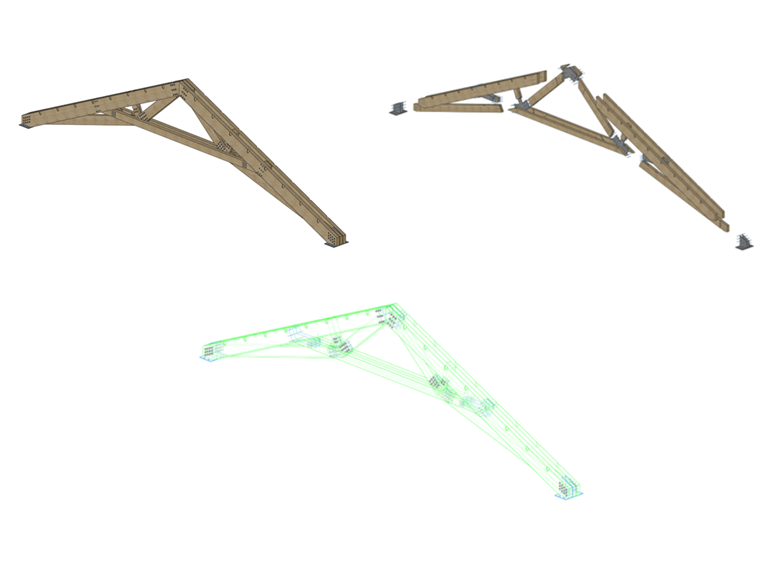

Für den Umbau wird ein System vorgeschlagen, bei dem der größte Raum unter dem Dach vollständig offen bleibt. Daher wird eine Art Fachwerk vorgeschlagen, das Scherenbinder mit erhöhten Streben kombiniert und die Verwendung von Kragstützen und großprofiligen GL24h-Brettschichtholz-Doppelstücken kombiniert, um größere Längen oder veränderliche Querschnitte zu vermeiden.

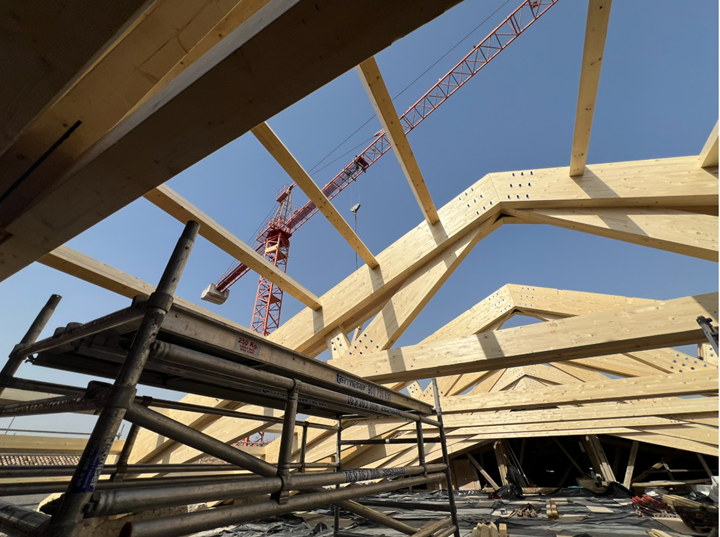

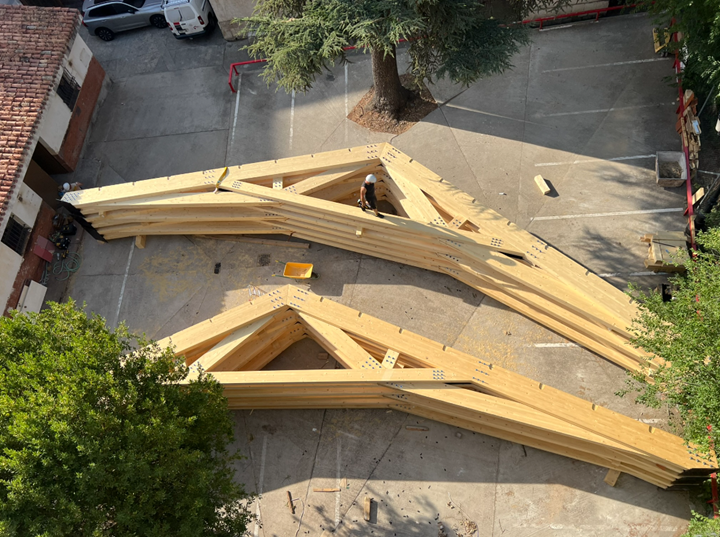

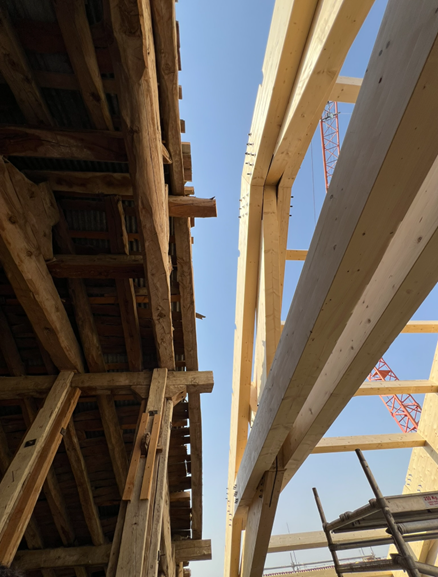

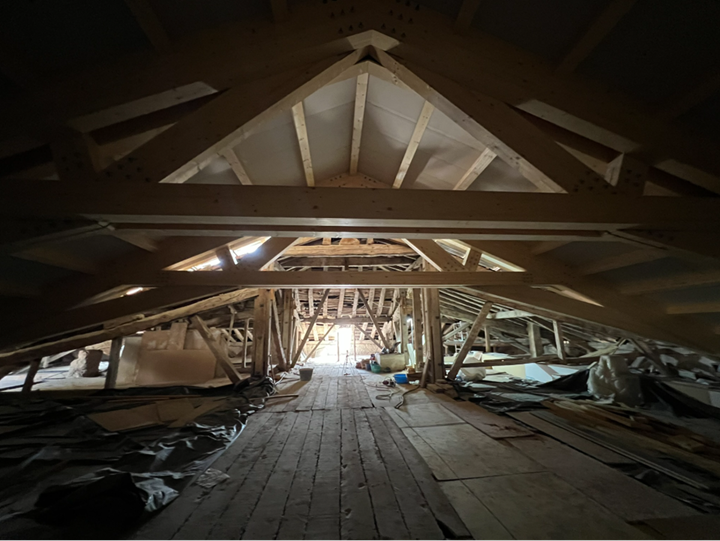

Der Rest der Dachflächen sowie die Fassade befinden sich derzeit im Bau und das Projekt wird voraussichtlich bis August 2026 abgeschlossen sein. Der Bau des Bischofspalasts dauerte seinerzeit zwanzig Jahre und wurde 1799 fertiggestellt, wobei die vor der Sanierungsmaßnahme vorhandenen Undichtigkeiten ein großes Problem darstellten. Das neue Dach wird von diesen Fachwerkträgern aus Holz getragen, wodurch der Raum offen und frei von allen Elementen bleibt, die ihn bisher gestützt haben. Während der Montage wurden die Fachwerke mit einem Schwerlastkran, nachdem sie im Außenhof des Gebäudes zusammengebaut worden waren, bis zu den breiten Steinmauern des Gebäudes angehoben und zusammen mit Brettschichtholzpfetten montiert, die mit einer Sandwichplatte und runden Keramikziegeln gefüllt und trocken auf Latten angebracht wurden, entsprechend dem zuvor installierten System.

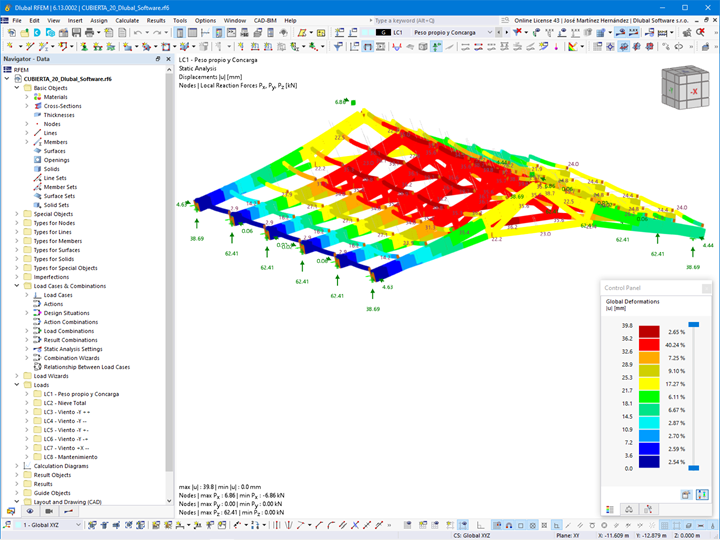

Die verwendete Software war RFEM von Dlubal, sowohl für die numerische Modellierung als auch für die Dimensionierung der Brettschichtholzstäbe und der Verbindungen mit S 275 JR-Stahlplatten unterschiedlicher Dicke und Gewindestäben unterschiedlichen Durchmessers in den Fachwerken, um die korrekten Verbindungen zwischen den Stücken sicherzustellen und eine strukturelle Lösung mit hoher Stabilität und optimalem elastischen Verhalten zu erzielen, ohne seitliche Kräfte auf die bestehenden Wände zu übertragen.
| Ort | Bischofspalast von Palencia C. Mayor Antigua, 25-19 34005 Palencia Spanien |
| Tragwerksplanung | Violeta González Alegre Orgánica Ingeniería en Madera |
| Architektur | Además Proyectos. Architekten: Florentino Díez und Ignacio Vela Palencia |
| Fertigung der Struktur | Arte y Construcción |
| Ausführung | Rivero Construcciones |
