墙板

一个或多个楼层的墙可以合并成‘墙板’。RFEM会为这些墙板生成一个结果杆，通过积分将表面截面力转化为杆截面力。这样可以评估每个剪力墙中的力量，并将墙板作为构件设计，例如在混凝土或木材材料中。

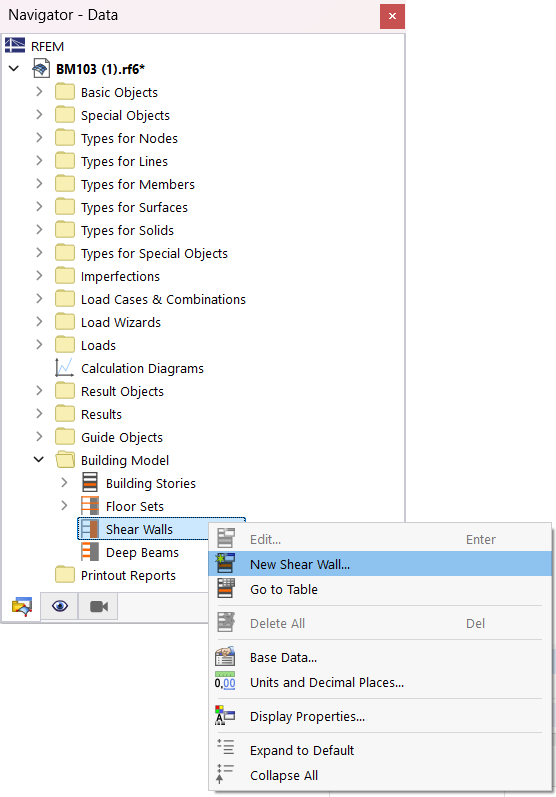

要定义一个墙板，请在“建筑模型”类别中右键点击‘墙板’条目。在上下文菜单中选择‘新建墙板’选项。

通过导航器快捷菜单创建墙板

在‘墙板’对话框中，您可以设定楼层墙的属性。

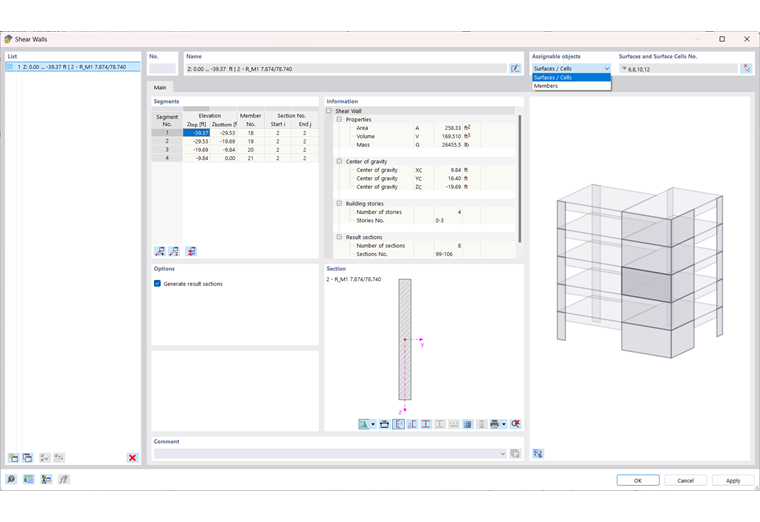

定义墙板

可分配对象

您可以通过表面和表面单元或通过杆来描述墙板。从列表中选择适当的选项（见上图）。

表面和表面单元 / 杆

通过 按钮在模型中图形化选择表面和表面单元或杆。对象编号不能手动输入。

墙板不需要位于一个平面内；它们也可以具有空间形式。

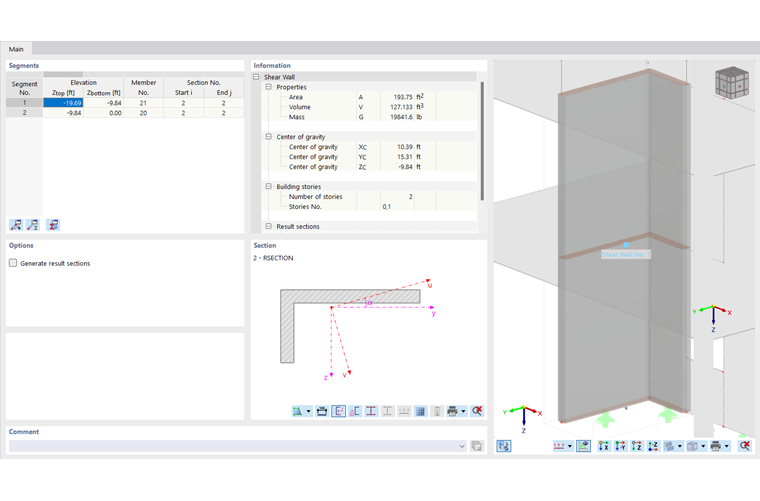

两层楼高的墙板，配有两根结果梁

如果楼层具有不规则几何形状，可以通过内部线条将表面划分，并生成表面单元。然后可以适当地分配这些单元，从而避免失真结果或设计问题（例如开口中的配筋杆）。

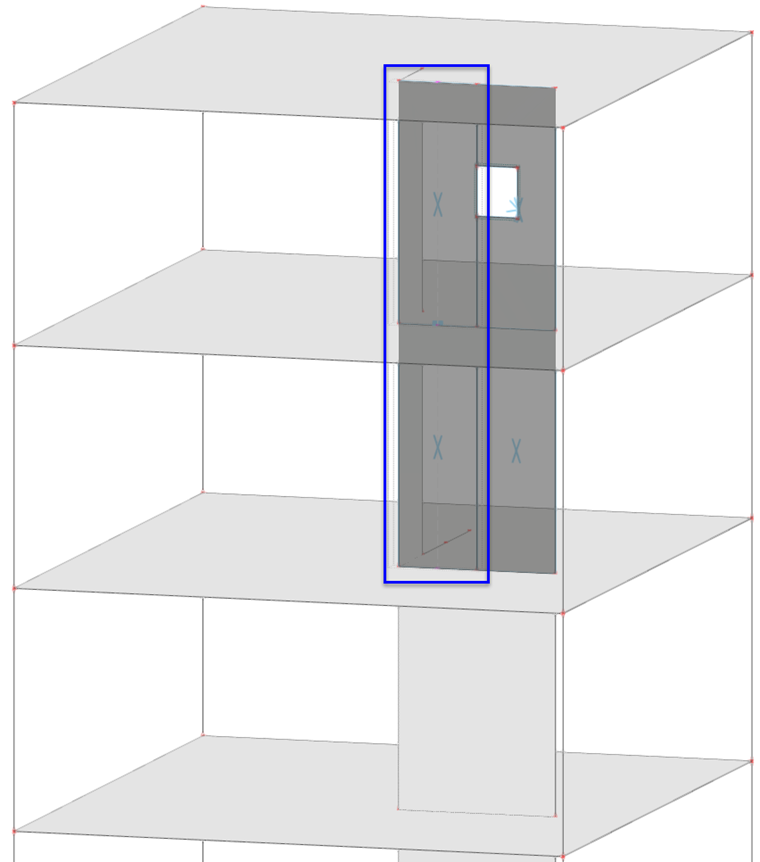

使用面中线来模拟面单元组成的剪力墙

段

当对象定义正确时，程序会为每层生成一个“段”，带有一个结果杆，该杆将表面、表面单元或杆的截面力积分。

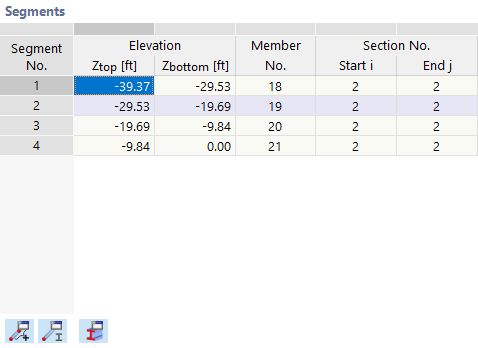

墙板楼层的段落

表格中列出了每层楼板的坐标、生成的结果杆的编号和分配的截面。

通过表格底部的按钮，可以查看生成的杆集 、杆 和截面 的属性。无法编辑这些对象。

信息

在本节中，您会找到有关当前墙板的具体信息。第一列中列出了分析信息，第二列中列出了基于生成的有限元网格的信息。

墙板的质量重心也显示在模型中

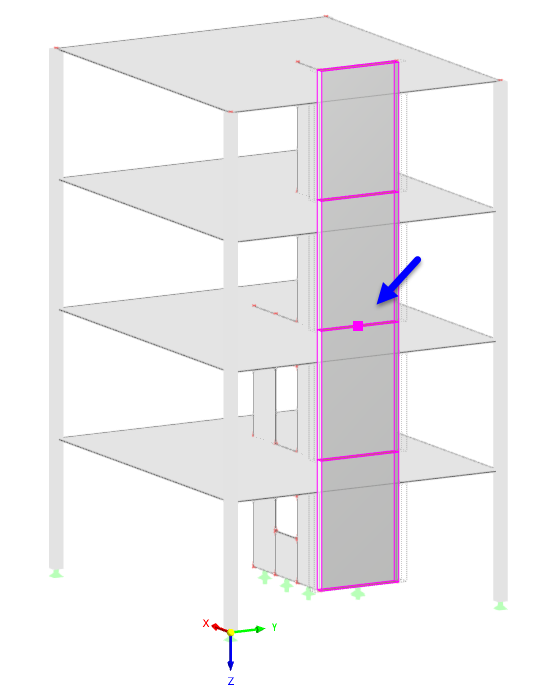

剪力墙的重心

选项

‘生成结果切片’选项提供了在墙板中建立水平切片的可能性。勾选该复选框后，将生成多个结果切片。在‘信息’部分中可以查看这些切片的数量和编号。对于每个楼层高度，将设置两个切片，一次捕捉墙面上方的结果，一次捕捉下方的结果。

可以像往常一样在模型中评估切片中的结果。

截面

对于墙板的每个段，程序生成一个等效截面，并将其指定给结果杆。杆截面对应于表面厚度和段的宽度。通常，这样会生成一个具有截面类型‘R_M1’的实心矩形截面。

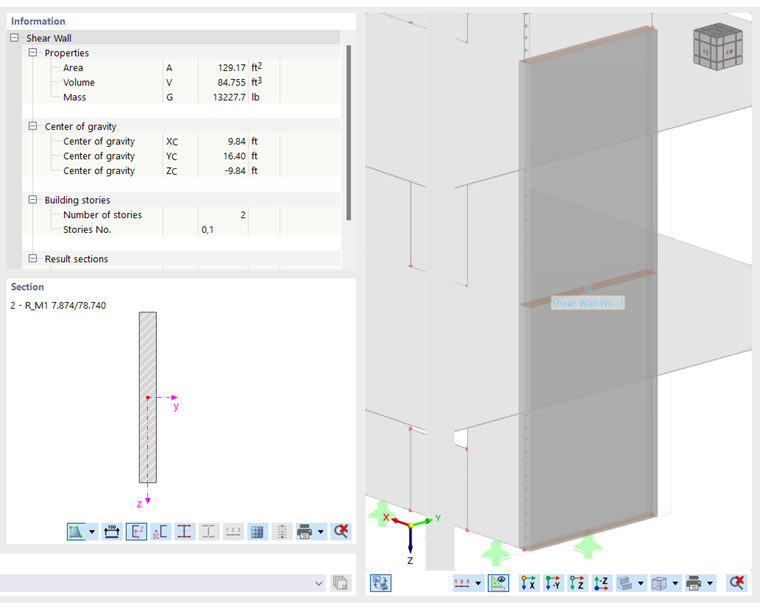

结果梁的等效截面

对于不在一个平面内的墙板，将生成相应的RSECTION截面（见下图跨两层的墙板有两个结果杆）。

设计属性

可以在一些设计附加模块中通过杆设计验证墙板的结果杆截面力，例如在混凝土或木材设计过程中。为此，在相应的部分勾选复选框‘设计属性’。

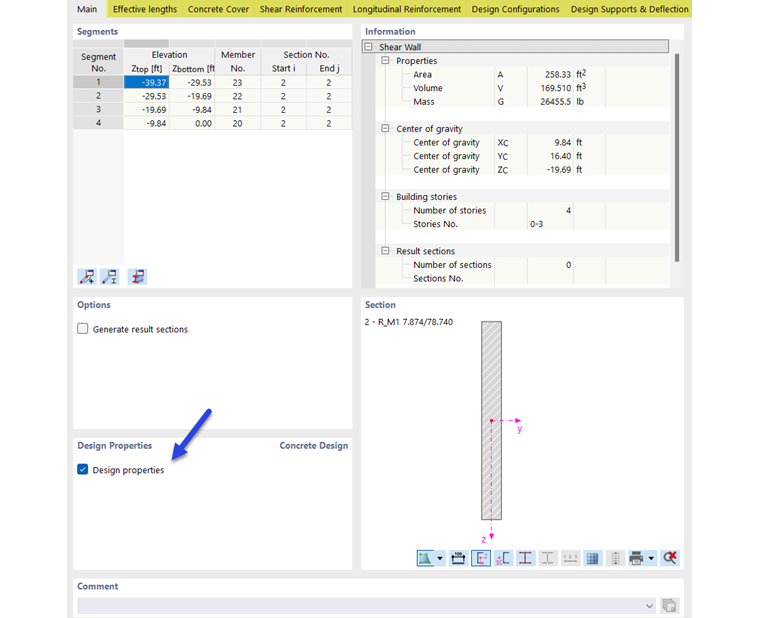

激活剪力墙的设计属性

通过这样做，多个标签会在对话框中补充，您可以在其中设定设计的要求。

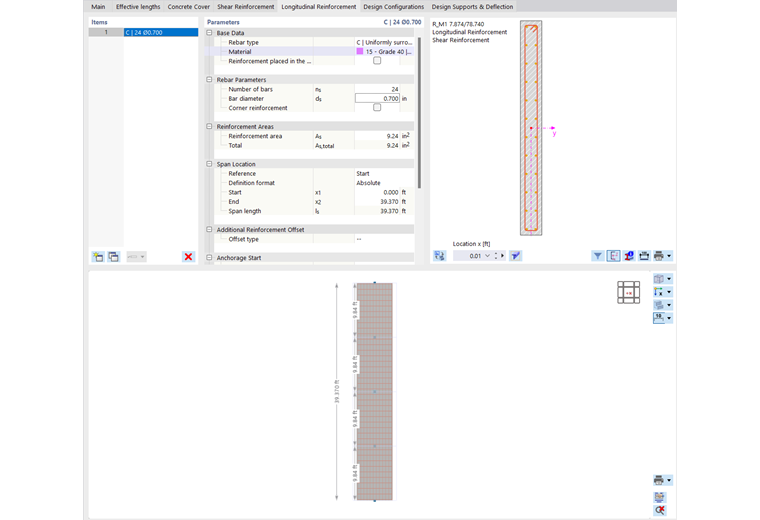

定义结果梁的纵向钢筋

在混凝土设计的承载力配置中，可以应用特定的结构规则来针对墙板的垂直和水平配筋（见墙状梁章）。
