As paredes de um ou mais pavimentos podem ser agrupadas em paredes de cisalhamento. RFEM então gera para cada uma dessas paredes de cisalhamento um viga de resultado , que converte os esforços internos de superfície em esforços internos de barra por meio de integração. Assim, você pode avaliar as forças em cada parede de cisalhamento e também dimensionar as paredes como barras, por exemplo, em materiais de concreto ou madeira.

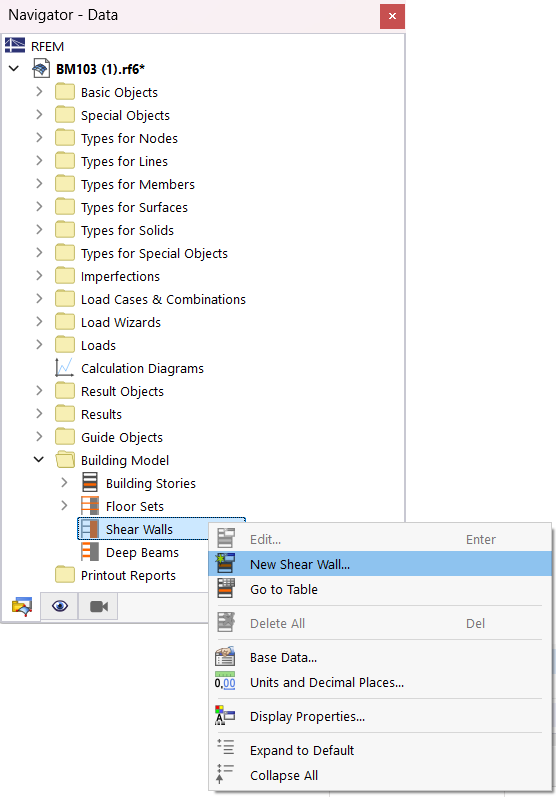

Para definir uma parede de cisalhamento, clique com o botão direito do mouse sobre o item Paredes de Cisalhamento na categoria 'Modelo de Edifício'. No menu de contexto, selecione a opção Nova Parede de Cisalhamento.

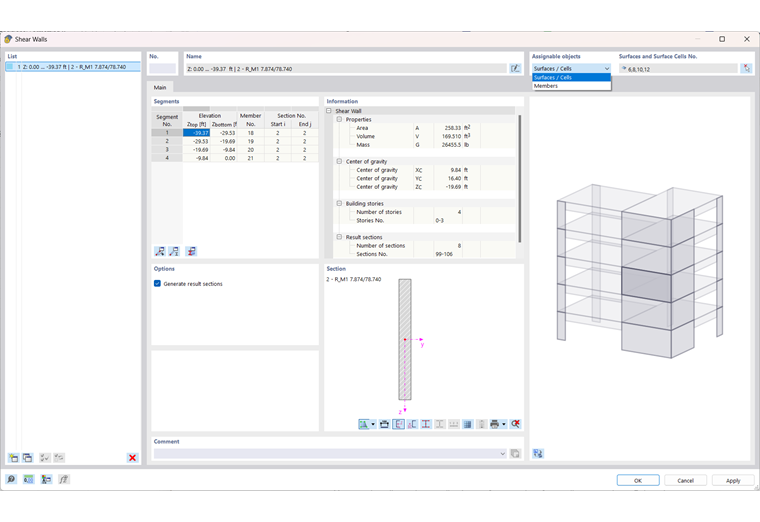

No diálogo 'Paredes de Cisalhamento', você pode definir as propriedades das paredes do pavimento.
Objetos Atribuíveis
Você pode descrever uma parede de cisalhamento por meio de superfícies e células de superfície ou por meio de barras. Escolha a opção adequada na lista (veja a imagem acima).
Superfícies e Células de Superfície / Barras
Selecione as superfícies e células de superfície ou barras graficamente no modelo clicando no botão
. Os números dos objetos não podem ser inseridos manualmente.
As paredes de cisalhamento não precisam estar em um plano; elas podem ter formas espaciais.
Se os pavimentos apresentarem geometrias irregulares, as superfícies podem ser divididas por linhas internas e células de superfície podem ser geradas. Você pode então atribuí-las adequadamente. Isso evita resultados distorcidos ou problemas no dimensionamento (por exemplo, barras de reforço em aberturas).
Segmentos
Quando os objetos estão definidos corretamente, o programa gera para cada pavimento um "segmento" com uma viga de resultado que integra os esforços internos das superfícies, células de superfície ou barras.

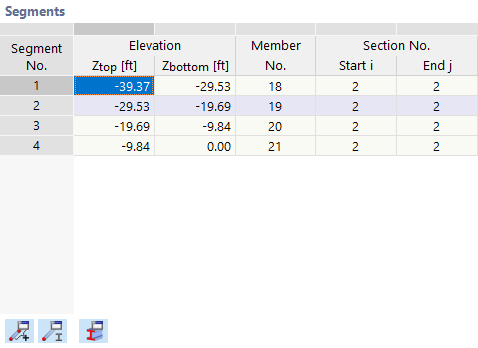

Na tabela, são listadas as coordenadas de cada laje do pavimento, os números das vigas de resultado geradas e as seções atribuídas.
Com os botões no final da tabela, você pode verificar as propriedades dos conjuntos de barras gerados
, barras
e seções
. Os objetos não podem ser editados.
Informações
Nesta seção, você encontra informações específicas sobre a parede de cisalhamento atual. Na primeira coluna de valores, as informações analíticas são listadas, enquanto na segunda coluna estão as informações baseadas na malha de EF gerada.

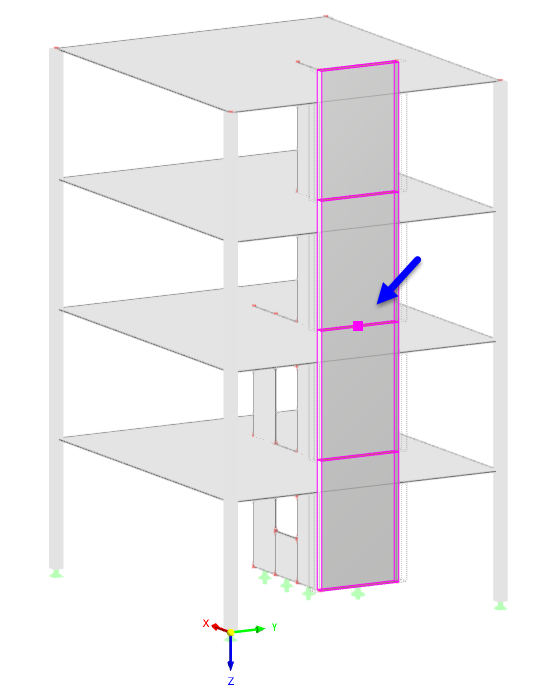

O centro de massa de uma parede de cisalhamento também é representado no modelo
Opções
A opção 'Gerar Cortes de Resultados' oferece a possibilidade de criar cortes horizontais na parede de cisalhamento. Se marcar esta caixa de seleção, vários cortes de resultados serão gerados. Na seção 'Informações', você pode ver o número e os números desses cortes. Para cada altura de pavimento, são criados dois cortes, que capturam os resultados da superfície da parede acima e abaixo.
Os resultados nos cortes podem ser avaliados como de costume no modelo.
Seção

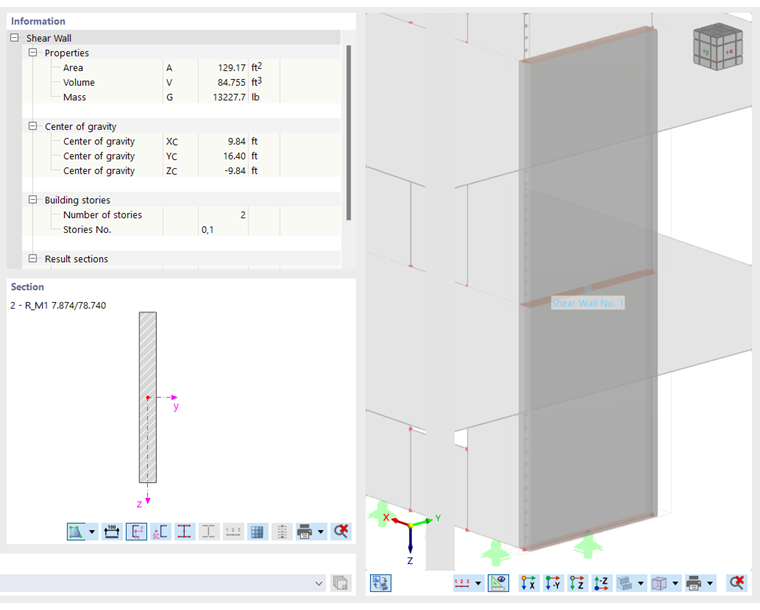

Para cada segmento da parede de cisalhamento, o programa gera uma seção substituta e a atribui à viga de resultado. A seção da barra corresponde à espessura da superfície e à largura do segmento. Normalmente, resulta em um perfil retangular maciço com o tipo de seção 'R_M1'.

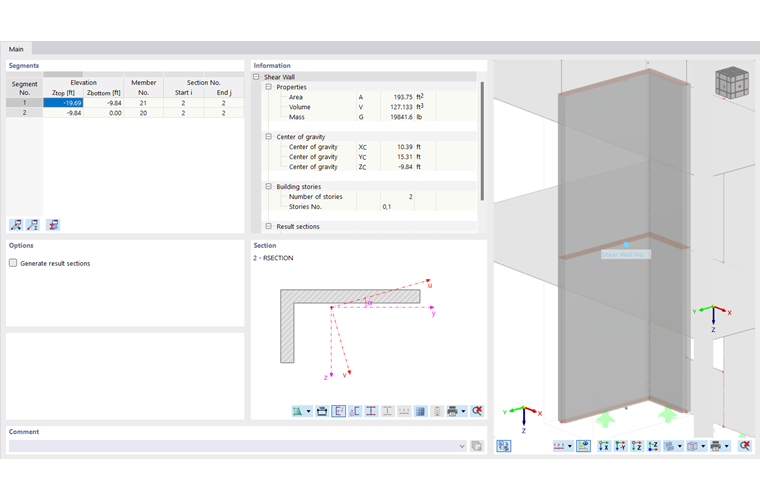

Para paredes de cisalhamento que não estão em um plano, uma seção RSECTION correspondente é gerada (consulte a imagem Parede de cisalhamento em dois pavimentos com duas vigas de resultado).
Propriedades de Dimensionamento

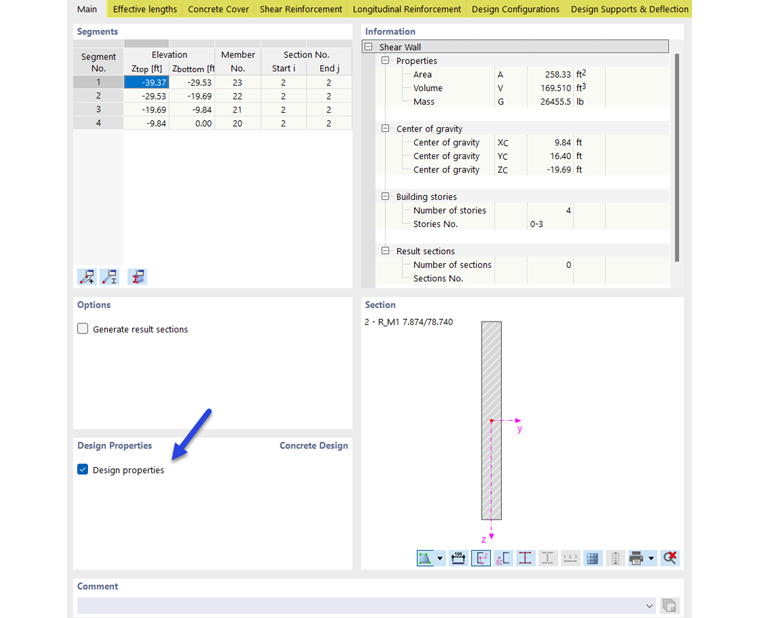

Os esforços internos da viga de resultados da parede de cisalhamento podem ser verificados no dimensionamento de barra em alguns Add-Ons de dimensionamento, por exemplo, durante o dimensionamento de concreto ou madeira. Marque a caixa de seleção Propriedades de Dimensionamento na seção correspondente.
Vários registros são adicionados no diálogo, nos quais você pode estabelecer as diretrizes para o dimensionamento.
Nas configurações de capacidade de carga do dimensionamento de concreto, há a possibilidade de aplicar regras de construção específicas para o reforço vertical e horizontal de paredes de cisalhamento (consulte o capítulo Vigas Tipo Parede).
