结果剖面

模块自动识别楼层的最高点到最低点是否有连续的楼层墙。 程序会给出一个水平结果剖面， 对不连续的墙体创建垂直截面。 它们被命名为拱肩。 显示所有生成的截面的结果。

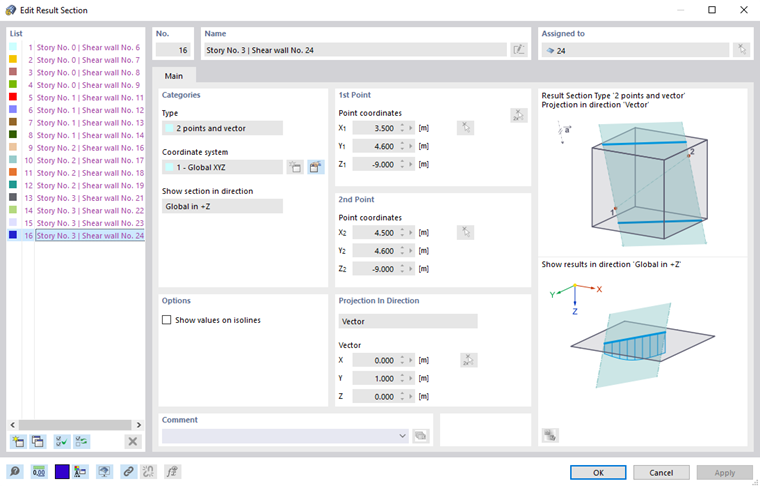

建筑模型的结果剖面

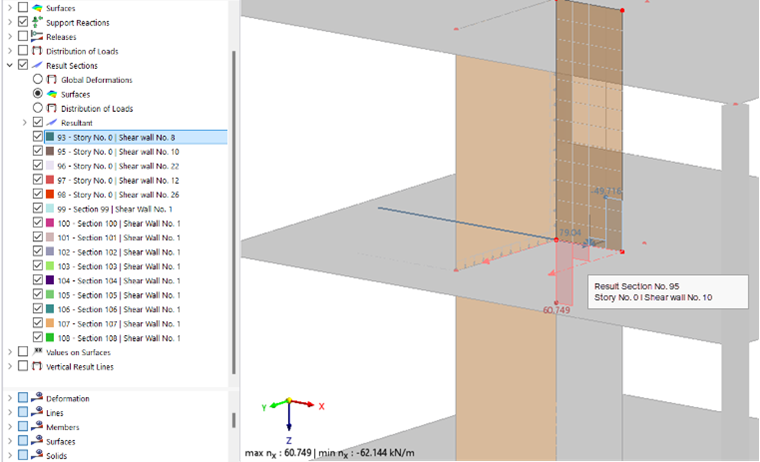

结果裁剪的概念在 RFEM 手册的 结果裁剪 章节中有所描述。 通常，您可以在 ' 导航器 - 显示 ' 中打开和关闭结果切面。 用于评估单个建筑楼层的结果剖面的选项是根据模块的属性定制的。

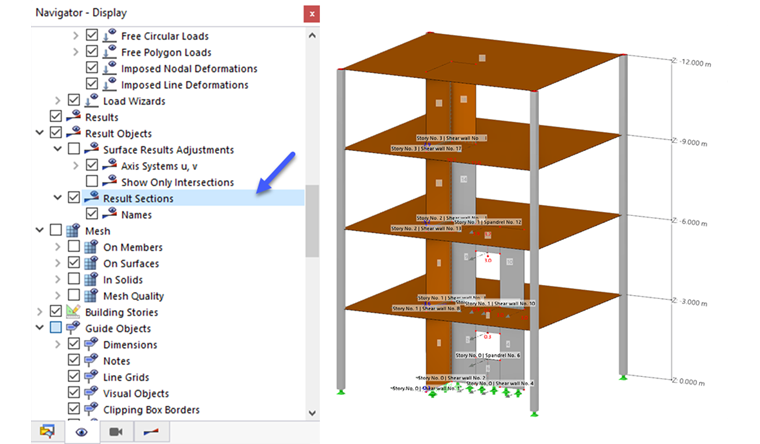

打开和关闭结果剖面的显示

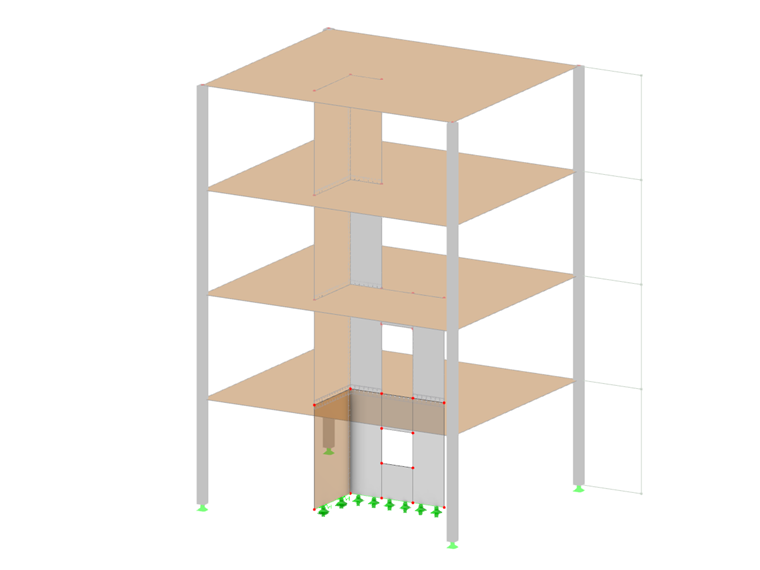

下图显示了面内力 n_x ，n_y和 n_xy的结果图，这些内力是为实例 的墙板13创建的。 to-download/003251 建筑模型结果剖面 位于三楼。 在'结果图'窗口的导航器中，您还可以选择显示其他结果类型。

墙板的结果图

得出的结果截面的进程和值也可以在模型上显示。 下图再次显示了壁板 13，轴力为 n_y 。 您可以通过在'全局变形'、'面'和'荷载分布'的类别之间切换，在不同的结果之间进行切换。 如果为图像选择了'面'类别，那么结果类型将决定是显示内力还是显示内力。

模型结果切割

示例 building 显示了进一步划分结果。 该建筑分为四层，基本尺寸为 8 mx 8 m。 每层楼高3 m。 该建筑是对称的。 加固的建筑核心部分的独立墙板正好位于建筑的中心。 它们没有互相连接。 底层的墙体是刚性固定的。

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

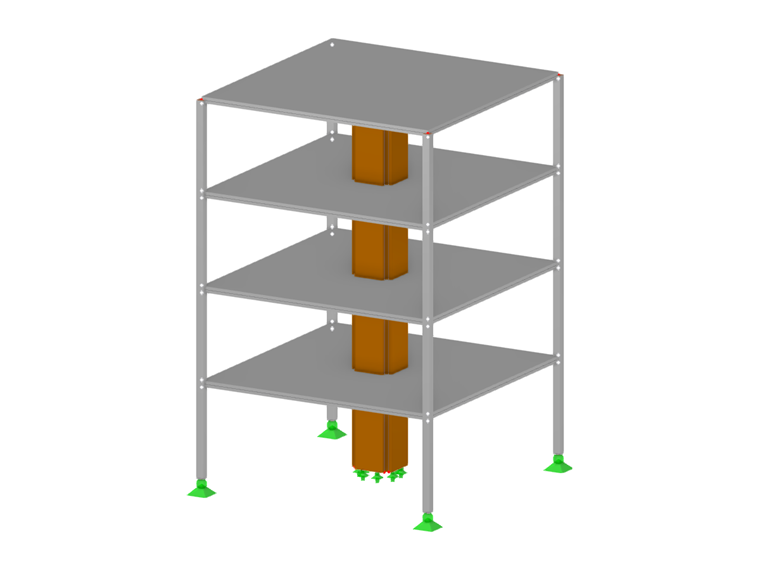

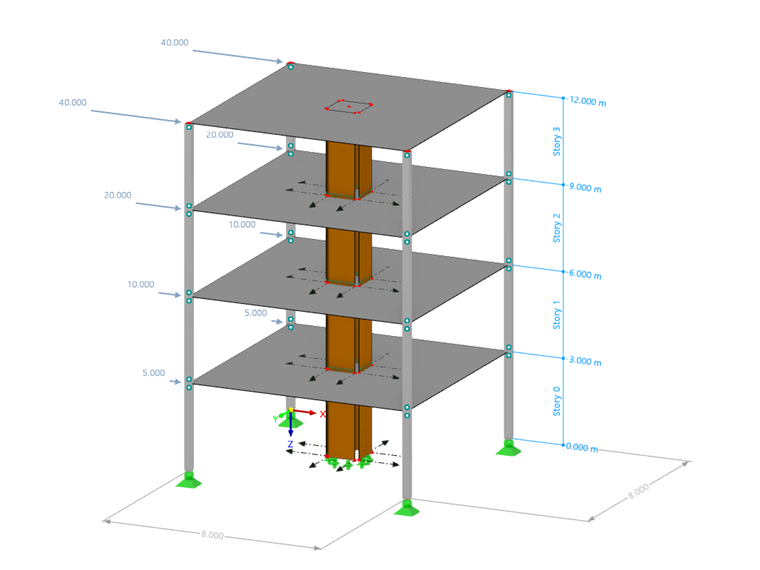

建筑模型对称

组件的材料和尺寸如下：

• 钢筋混凝土天花板 C20/25,d = 20 cm
• 柱子采用钢筋混凝土 C20/25，24/24 cm
• 支撑建筑主体结构核心采用五层 C24 的正交胶合木结构，d = 20 cm，长度 1 m

正交胶合木墙通过线铰连接到楼板上，并释放旋转装置 (φ_x = 0)。 在建筑物的四个外部拐角节点处是钢筋混凝土柱，它们是带有弯矩末端铰的摆柱。 该模型中没有任何类型为 ' 刚性耦合 ' 的板刚度。

检查建筑物的两种荷载工况。 在荷载工况 1 中，每层楼面荷载为 1 kN/m ² 。 在荷载工况 2 中，在全局 X 方向上施加一个 5 kN、10 kN、20 kN 和 40 kN 的节点荷载（从底层到顶层增加）。

有限元网格尺寸选择为14 cm，以便获得尽可能小的扭曲效应，并且仍然可以快速地得到计算的质量和位移。

重心正好在中间，X 和 Y 方向等于 4 m。 为了有针对性地评估变形，在每个楼层上定义一个额外的节点。

在'导航器 - 结果'中，您可以选择三种基本的结果类型（见图 image031369 模型 上的结果部分）：

• 全局变形
• 面
• 荷载分布

您可以在导航器 - 结果 中像往常一样选择全局变形。

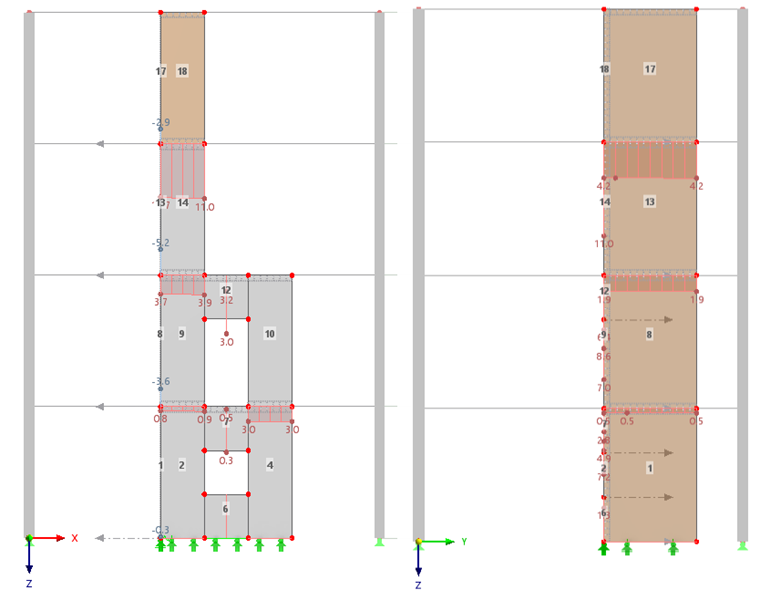

此处介绍的是建筑物中荷载工况 2 中各楼层的位移。 下图显示了 Y 和 X 方向的变形。

Y 和 X 方向的变形

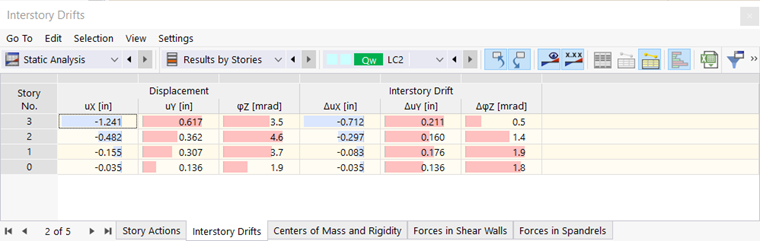

您也可以在'楼板位移'表中评估楼板的变形，该表位于'静力分析'和'楼板的结果'子类别中。

表 ' 楼板位移'
