一个壁状梁是钢筋混凝土或木结构中的一个构件，在短跨度时具有较大的截面高度。根据EN 1992-1-1第5.3.1(3)节，例如，当支撑跨度小于截面高度的三倍时，即为壁状梁。壁状梁的例子包括窗户和门楣、承重梁或层高差。对于每个壁状梁，RFEM生成一个结果杆，通过积分将面内的内力转换为杆内力，从而可作为杆进行设计。

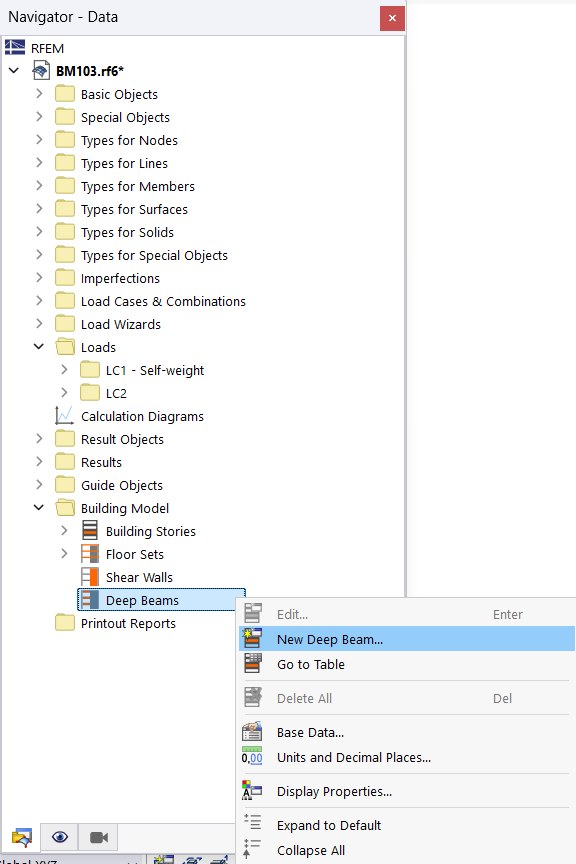

要定义一个壁状梁，请在“建筑模型”类别中右键单击“壁状梁”条目。然后在上下文菜单中选择“新建壁状梁”选项。

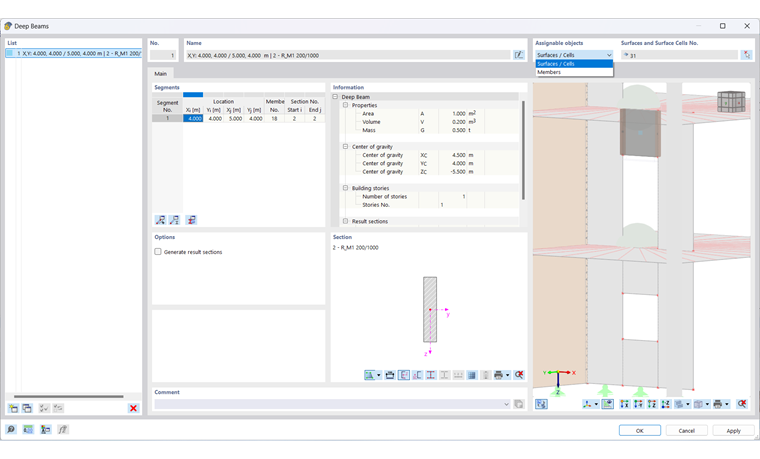

在“壁状梁”对话框中，您可以设置构件的属性。
可分配对象
在大多数情况下，壁状梁通过面和面单元描述。如果您想通过杆进行定义，请在列表中选择相应的选项（见上图）。
面和面单元 / 杆
通过
按钮在模型上直观选择面和面单元或杆。不能手动输入对象的编号。
段

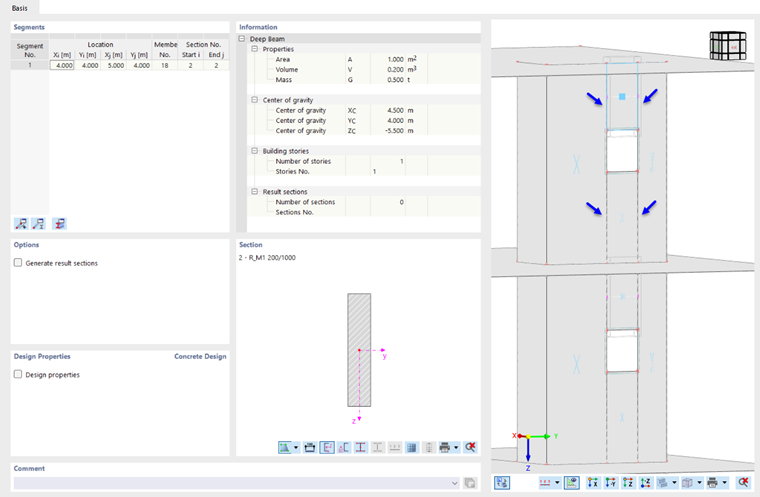

通常情况下，每个面或面单元只生成一个带结果杆的段，该段将面、面单元或杆的内力进行积分。像墙肋板这样的连续对象是例外。
信息 / 选项 / 截面
此对话框中的其他部分与对话框墙肋板中的相同。
设计属性

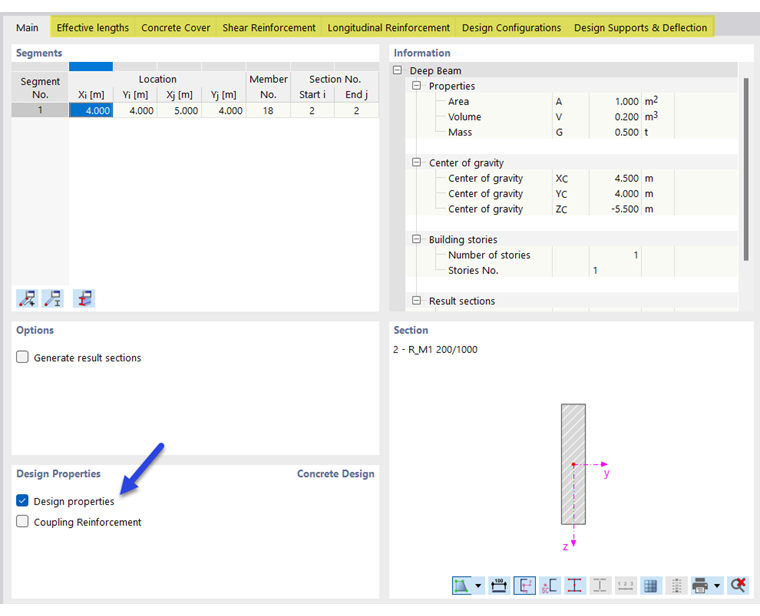

结果杆的内力可以在一些设计附加模块中通过杆设计进行验证，例如在混凝土设计过程中。勾选相应部分中的“设计属性”复选框即可。

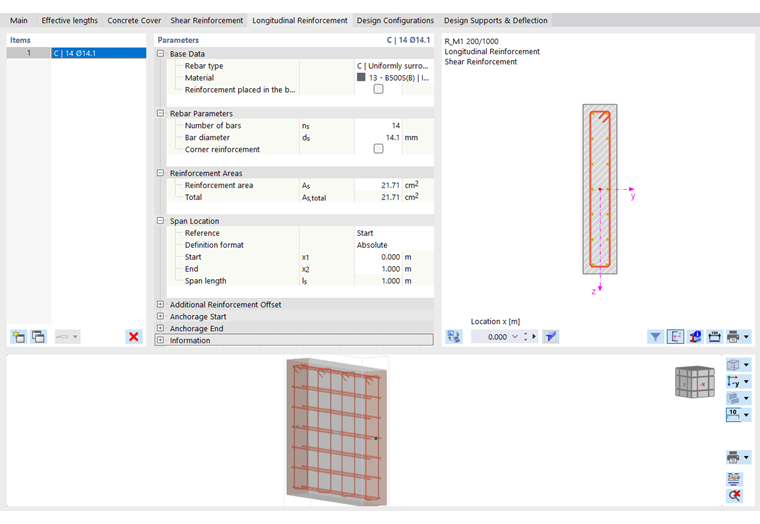

这样，对话框中将添加多个标签，您可以在其中设置设计的要求。

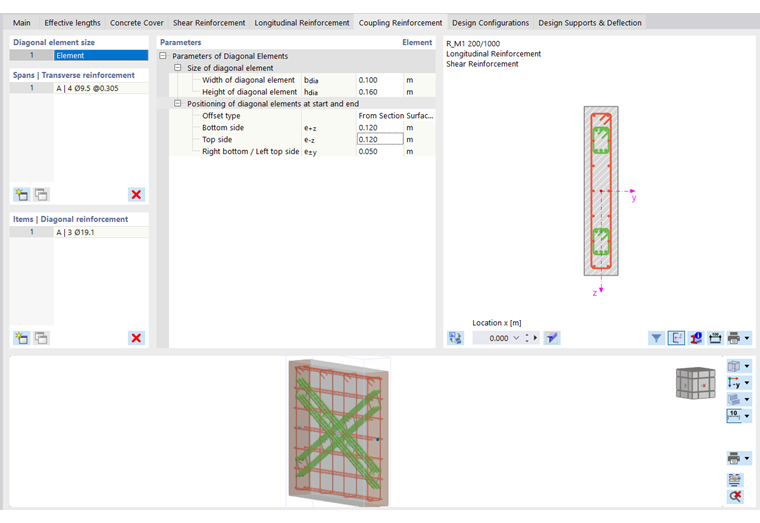

如果在基础标签中勾选“耦合配筋”复选框，将添加另一个标签。在这里，您可以根据例如EN 1998-1第5.5.3.5节的规定，确定地震作用的斜向配筋参数。

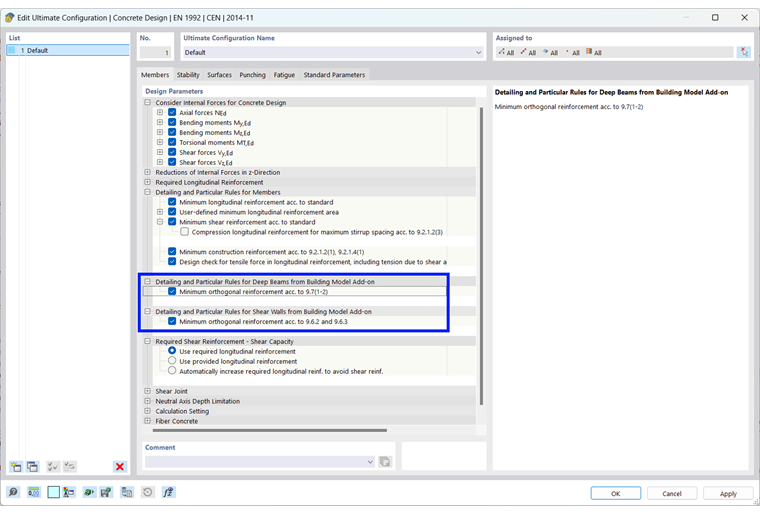

在混凝土设计的承载能力配置中，可以应用专门的结构规则来对壁状梁的垂直和水平配筋进行配置。
关于壁状梁的直角网状最小配筋，例如在EN 1992-1-1第9.7节中规定。
