在'静力分析'(或在动力分析中的'反应谱分析')中,每个楼层的结果作为按楼层的结果显示在表格中。
01
建筑模型的结果
提供的表格如下:
- 楼层作用
- 层间位移
- 质量和刚度中心
- 剪力墙受力
- 拱中的力(对于不连续的墙)
表格的结果基于章节 [[ 002404 结果中使用的模型建筑物 解释道。
楼层作用
02

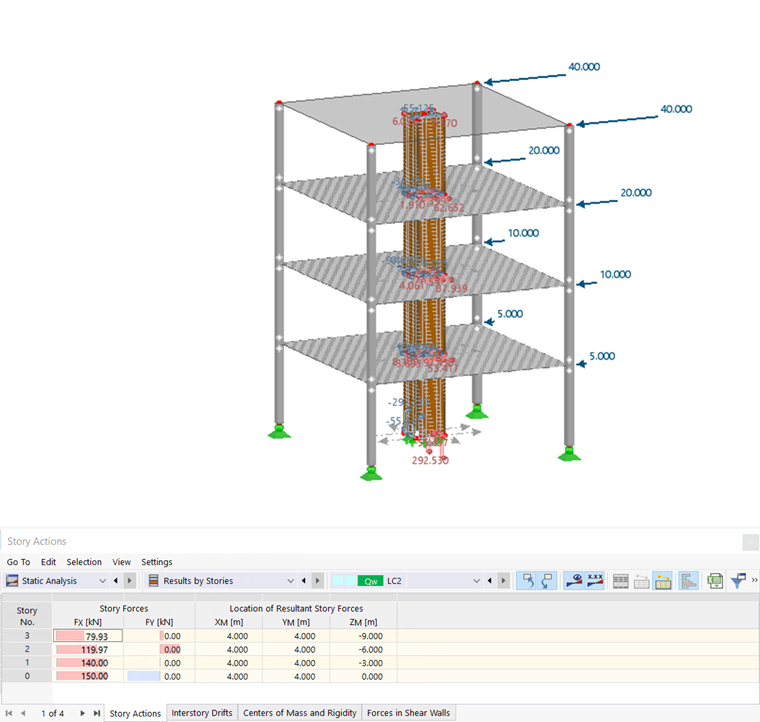

结果表 ' 楼层作用 '
除了在该模型中存在很小的数值偏差外,得出的各楼层的抛射力很容易理解。
- 3层: 80 kN
- 2楼: 120 kN
- 楼层1: 140 kN
- 楼层0: 150 kN
由此在 X 方向上总共传递了 150 kN 的力。 由于建筑物是对称的,所以每层楼的重心或由此产生的楼层力的位置正好在建筑物的中心。
层间位移
03

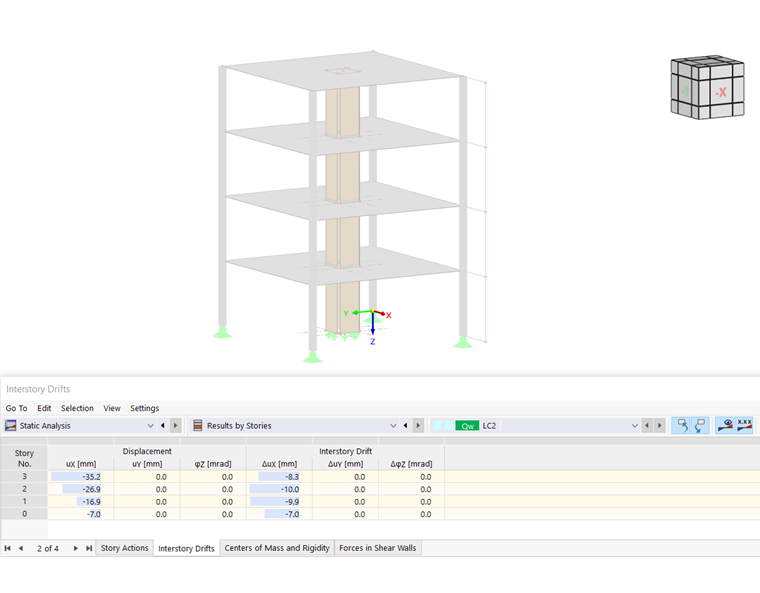

结果表 ' 底板位移 '
在'楼层位移'表中显示了每个楼层的位移。 它们分别是相对于重心 - 即按照表格 TABLE_STORY_ACTIONS 子弹作用 所产生的子弹力的位置。
当重心在 X、Y 和 Z 方向上偏移时,例如上杆件的局部变形也会与该表中显示的变形有所不同。 对于给出的简单示例,重心的节点变形是相同的。
除了位移外,在'楼层位移'表中还显示了各楼层的位移差异。

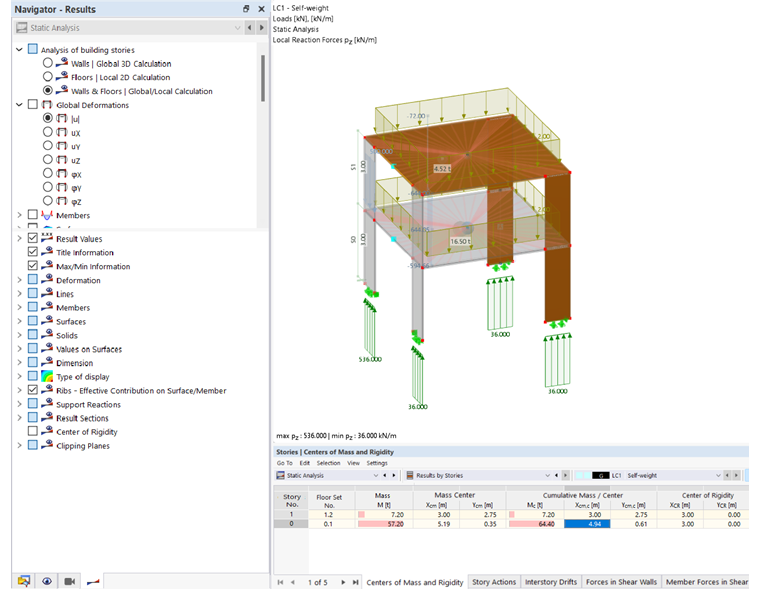

质量和刚度中心

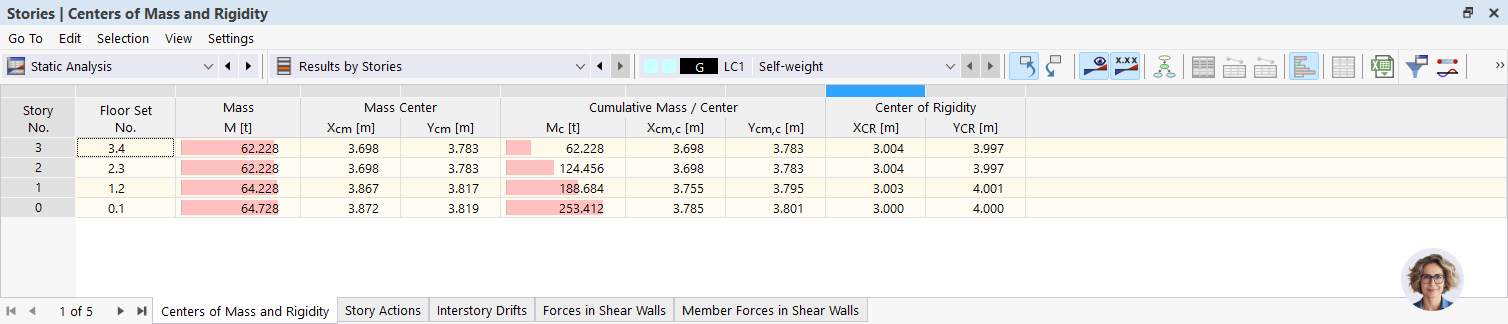

在'重心和刚度'表中列出了每个楼层的质量。 此外,还会显示包括重心在内的总质量。
