切面

对于有翘曲扭转的计算，所有截面都可以被使用。 如果激活“翘曲扭转”模块（7 个自由度），则在编辑截面属性的对话框中会出现更多选项。 RFEM 手册的章节 截面 介绍了输入对话框和最重要的选项。 本章重点介绍了 7 个自由度的计算相关的属性。

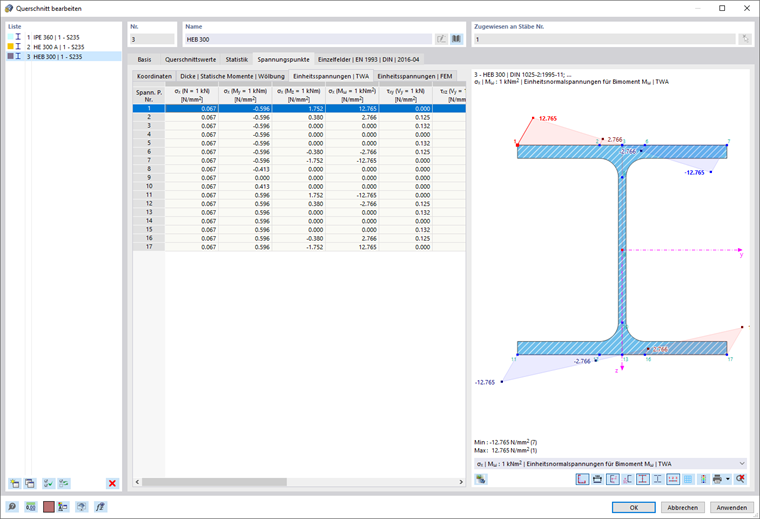

01 编辑截面 - 激活翘曲扭转模块的选项(7自由度)

翘曲常数 I_ω

1. _{banner.important}@在北美，符号 Cw 用于表示这种截面。 在本手册中，我们使用欧洲通用的符号 I_ω 。 通常也称为 ' 翘曲面弯矩 2。 度 '.
2. /#

激活模块后，可以在截面的编辑菜单和截面输入表中找到翘曲承载力 I_ω截面的值。 对于标准化截面，这取自表格值（如果有）。 对于所有其他类型的截面，翘曲承载力按照所选的分析方法按照薄壁或厚壁理论进行计算。 有关这方面的更多信息，请参见 RSECTION 程序的手册。

与剪切面积 A_y和 A_z的值类似，翘曲常数 I_ω也可以在截面编辑对话框或截面输入表中手动调整。

停用翘曲刚度

激活模块后，'停用翘曲刚度'选项适用于所有截面。 对截面激活该选项，以计算具有该截面的杆件只有 6 个自由度。 抗扭刚度不考虑翘曲扭转，仅由截面参数 I_t计算得出。 结果输出也会相应地减小。

如果激活该模块，在创建新的截面时会自动激活经向刚度。 如果在创建截面后激活该模块，那么所有截面的翘曲刚度也会被激活。

该选项只适用于类型为 ' 梁 ' 的杆件，其他类型的杆件通常只计算 6 个自由度，并且不考虑翘曲刚度。

无翘曲截面

对于自由翘曲截面，例如圆形空心截面或角钢，翘曲常数 I_ω为零。 对于这些截面，翘曲刚度是自动停用的。 对于准翘曲自由截面，例如方形空心截面，与抗扭刚度相比，翘曲刚度的影响很小。 在计算中，默认情况下已经考虑了翘曲刚度。

内力计算

应力计算按照 RSECTION 手册中的章节进行。 在截面编辑对话框中，您可以按照薄壁理论（由 TWA 表示）或厚壁理论（由 {$$$ 表示）显示单位应力。 } 有限元 ）。 这样您就可以了解所有内力组合的计算应力。

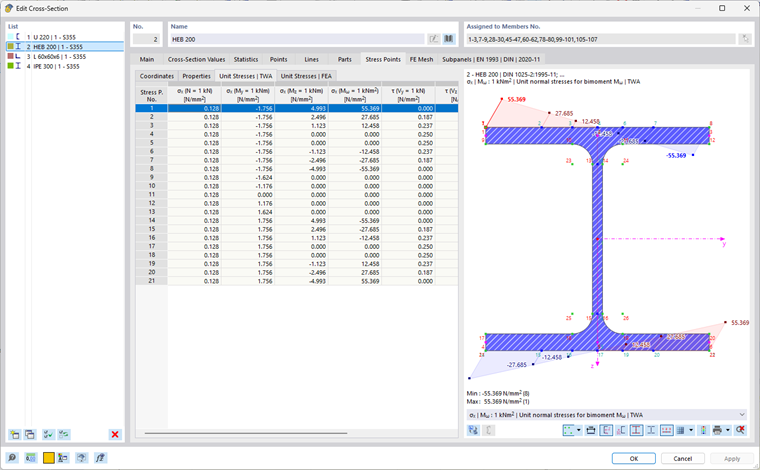

02 双弯矩的单位正应力 - 薄壁分析
