Profily

Pro výpočet s vázaným kroucením lze nejdříve použít všechny průřezy. Pokud je aktivován addon Vázané kroucení (7 stupňů volnosti), jsou v dialogu k dispozici další možnosti pro úpravu průřezových charakteristik. Kapitola Průřezy v manuálu k programu RFEM popisuje vstupní dialog a nejdůležitější možnosti. Tato kapitola popisuje zejména vlastnosti, které jsou relevantní pro výpočet se 7 stupni volnosti.

deplanační konstanta Iω

Důležité

V Severní Americe se pro tuto průřezovou vlastnost obvykle používá symbol Cw. V tomto manuálu používáme označení Iω, které je běžné v Evropě. Často se používá označení jako ' deplanační moment 2. Titul '.

Pokud je addon aktivován, je možné zobrazit hodnotu únosnosti proti deplanaci Iω průřezu v nabídce pro úpravu průřezu a v tabulce pro zadání průřezu. U normovaného průřezu se tento převezme z tabulkových hodnot (pokud jsou k dispozici). U všech ostatních typů průřezů se únosnost při deplanaci počítá podle zvolené metody výpočtu podle tenkostěnné nebo silnostěnné teorie. Další informace najdete v manuálu k programu RSECTION.

Podobně jako u hodnot pro smykové plochy Ay a Az lze také deplanační konstantu Iω ručně upravit v dialogu pro úpravu průřezu nebo ve vstupní tabulce průřezů.

Informace

Ruční nastavení parametru průřezu Iω má vliv na tuhost konstrukce. Upravená hodnota průřezu se však při stanovení napětí nezohlední.

Deaktivace deplanační tuhosti

Po aktivaci addonu je pro všechny průřezy k dispozici možnost ' Deaktivovat deplanační tuhost '. Po aktivaci této volby se budou počítat pruty s tímto průřezem, který má pouze 6 stupňů volnosti. Torzní tuhost pak vyplývá pouze z parametru průřezu It a vázané kroucení se nezohledňuje. Také výstup výsledků se odpovídajícím způsobem sníží.

Pokud je addon aktivován, automaticky se při vytváření nových průřezů aktivuje deplanační tuhost. Pokud je addon aktivován po vytvoření průřezů, aktivuje se také deplanační tuhost všech průřezů.

Tato volba je relevantní pouze pro pruty typu ' Nosník ', u prutů jiného typu se zpravidla počítá pouze se 6 stupni volnosti a tuhost deplanace se nezohledňuje.

Průřezy bez deplanace

U průřezů s volnou deplanací, jako jsou kruhové duté průřezy nebo úhelníky, je deplanační konstanta Iω nulová. Deplanační tuhost se pro tyto průřezy automaticky deaktivuje. U průřezů bez kvazivázení, jako jsou například čtvercové duté průřezy, je účinek deplanační tuhosti ve srovnání s torzní tuhostí malý. Při výpočtu se ovšem standardně zohledňuje deplanační tuhost.

stanovení vnitřních sil

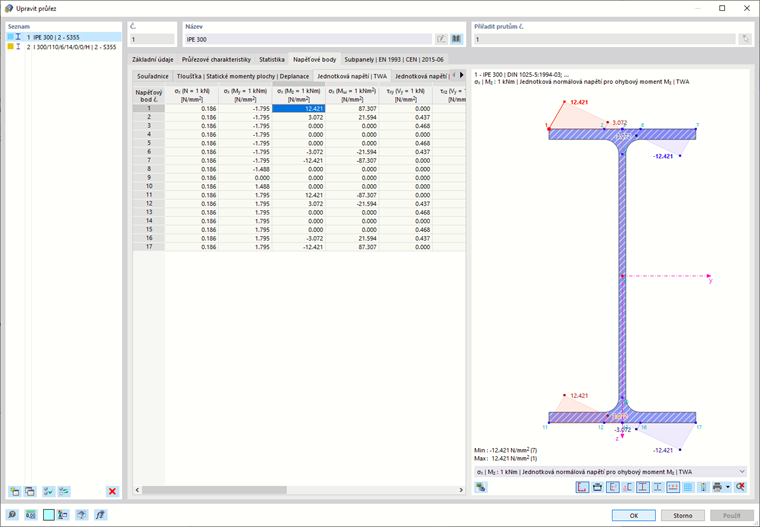

Při výpočtu napětí se postupuje podle vysvětlení v kapitole manuálu RSECTION. V dialogu pro úpravu průřezů je možné zobrazit jednotková napětí podle tenkostěnné ( TWA ) nebo silnostěnné (podle {$$$) } MKP ). To umožňuje pochopit vypočítaná napětí ze všech kombinací vnitřních sil.
