Profili

Per il calcolo con torsione da ingobbamento, è possibile utilizzare inizialmente tutte le sezioni trasversali. Se l'add-on Torsione da ingobbamento è attivato (7 gradi di libertà), nella finestra di dialogo sono disponibili ulteriori opzioni per la modifica delle proprietà della sezione trasversale. Il capitolo Sezioni trasversali del manuale di RFEM descrive la finestra di dialogo di immissione e le opzioni più importanti. Questo capitolo descrive in particolare le proprietà rilevanti per il calcolo con 7 gradi di libertà.

costante di ingobbamento Iω

Importante

In Nord America, il simbolo Cw è tipicamente utilizzato per questa proprietà della sezione trasversale. In questo manuale, utilizziamo la notazione Iω, che è comune in Europa. Anche la designazione come ' momento 2 della superficie d'ingobbamento è comune. Laurea '.

Quando l'add-on è attivato, è possibile accedere al valore della sezione trasversale della resistenza all'ingobbamento Iω nel menu di modifica della sezione trasversale e nella tabella di input della sezione trasversale. Per una sezione trasversale normalizzata, questa è presa dai valori tabulati (se disponibili). Per tutti gli altri tipi di sezioni trasversali, la resistenza all'ingobbamento è calcolata secondo il metodo di analisi selezionato secondo la teoria delle pareti sottili o delle pareti spesse. È possibile trovare ulteriori informazioni al riguardo nel manuale del programma RSECTION.

Analogamente ai valori per le aree di taglio Ay e Az, è anche possibile regolare manualmente la costante di ingobbamento Iω nella finestra di dialogo di modifica della sezione trasversale o nella tabella di input delle sezioni trasversali.

Informazione

La regolazione manuale del parametro della sezione trasversale Iω ha un impatto sulla rigidezza della struttura. Tuttavia, il valore della sezione trasversale modificato non è considerato nella determinazione delle tensioni.

Disattivazione della rigidezza da ingobbamento

Dopo aver attivato l'add-on, l'opzione 'Disattiva rigidezza da ingobbamento' è disponibile per tutte le sezioni trasversali. Attivare questa opzione per una sezione trasversale per calcolare le aste con questa sezione trasversale con solo 6 gradi di libertà. La rigidezza torsionale risulta quindi solo dal parametro della sezione trasversale It e la torsione di ingobbamento non è considerata. Anche l'output del risultato è ridotto conformemente.

Se l'add-on è attivato, la rigidezza da ingobbamento si attiva automaticamente durante la creazione di nuove sezioni trasversali. Se l'add-on è attivato dopo la creazione di sezioni trasversali, viene attivata anche la rigidezza all'ingobbamento di tutte le sezioni trasversali.

Questa opzione è pertinente solo per le aste del tipo ' Trave ', le aste di un altro tipo di asta sono generalmente calcolate solo con 6 gradi di libertà e la rigidezza da ingobbamento non è considerata.

Sezioni trasversali prive di ingobbamento

Per le sezioni trasversali libere da ingobbamento, come sezioni cave circolari o angolari, la costante di ingobbamento Iω è zero. La rigidezza da ingobbamento è disattivata automaticamente per queste sezioni trasversali. Nel caso di sezioni trasversali quasi prive di ingobbamento, come le sezioni cave quadrate, l'effetto della rigidezza da ingobbamento è piccolo rispetto alla rigidezza torsionale. Nel calcolo, tuttavia, la rigidezza da ingobbamento è considerata per impostazione predefinita.

determinazione delle forze interne

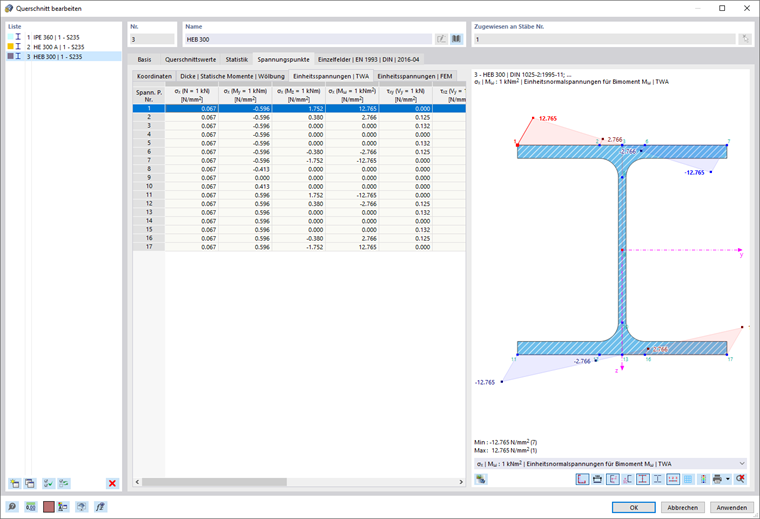

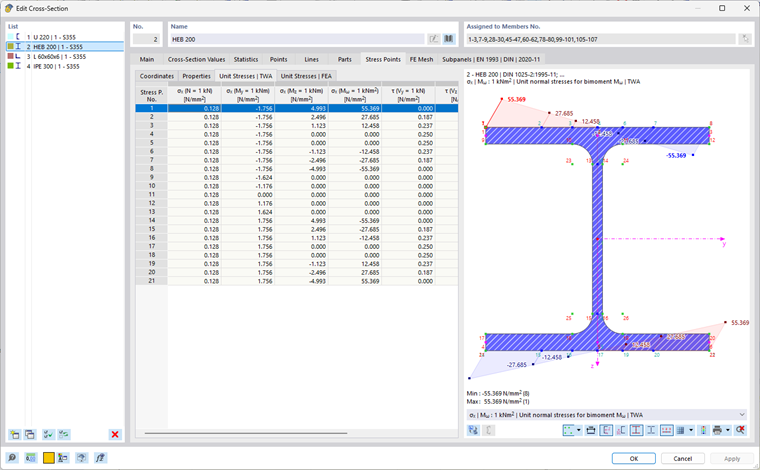

La determinazione della tensione viene eseguita secondo le spiegazioni nel capitolo del manuale di RSECTION. Nella finestra di dialogo di modifica per le sezioni trasversali, è possibile visualizzare le tensioni unitarie secondo la teoria delle pareti sottili (indicata con TWA ) o la teoria delle pareti spesse (indicata con FEM ). Ciò consente di comprendere le tensioni calcolate da tutte le combinazioni di forze interne.
