钢结构设计图形

设计模块的结果可以在工作窗口中以图形方式显示。 您可以使用与静力分析相同的选择和评估选项。

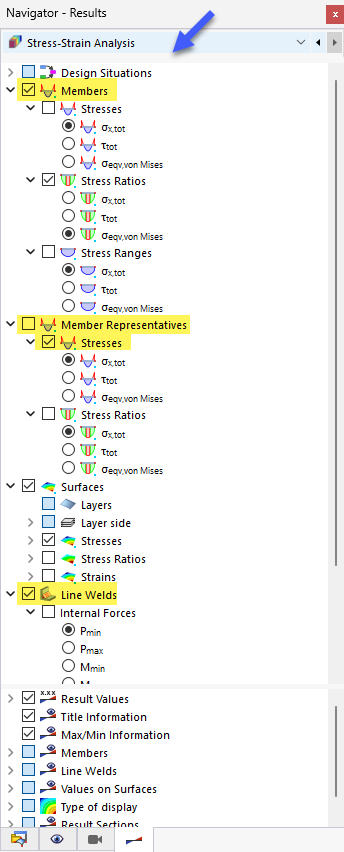

与静力分析的结果显示一样，在 导航器 - 结果 中选择要显示的结果。 从上面的列表中选择'钢结构设计'，切换到钢结构设计结果。 您可以使用不同的结果曲线来计算 验证 和 激活附加结果 。

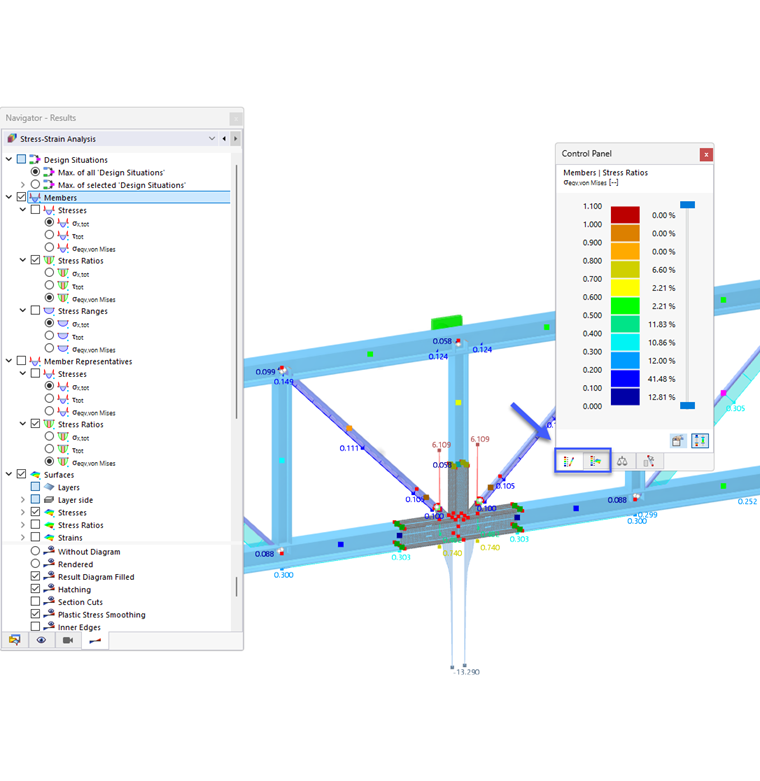

在结果导航器的下部区域中可以找到关于显示类型的进一步设置。 RFEM 手册中的章节对这些显示选项进行了介绍。 使用结果面板中的显示系数可以控制相应结果的缩放和颜色显示。
