应力-应变分析模块完全集成于 RFEM 或 RSTAB 中。因此，您可以使用主程序中所有已知的功能，对#应力@https://www.dlubal.com/de/schulungen-und-support/unterstuetzung-lernen/datenbank/002499 应力#, #应力比@https://www.dlubal.com/de/schulungen-und-support/unterstuetzung-lernen/datenbank/002499 应力比#和#应变@https://www.dlubal.com/de/schulungen-und-support/unterstuetzung-lernen/datenbank/002499 应变#的图形结果进行文档化。用于打印输出图形的一般处理方法在 RFEM 手册的 图形 章节中进行了描述。
工作窗口的图形
在 应力-应变分析图形 章节中，介绍了可用于杆件、面、线焊连接和实体的所有图形结果类型。您可以通过打印功能直接打印当前视图，或者将其导入到计算书中。

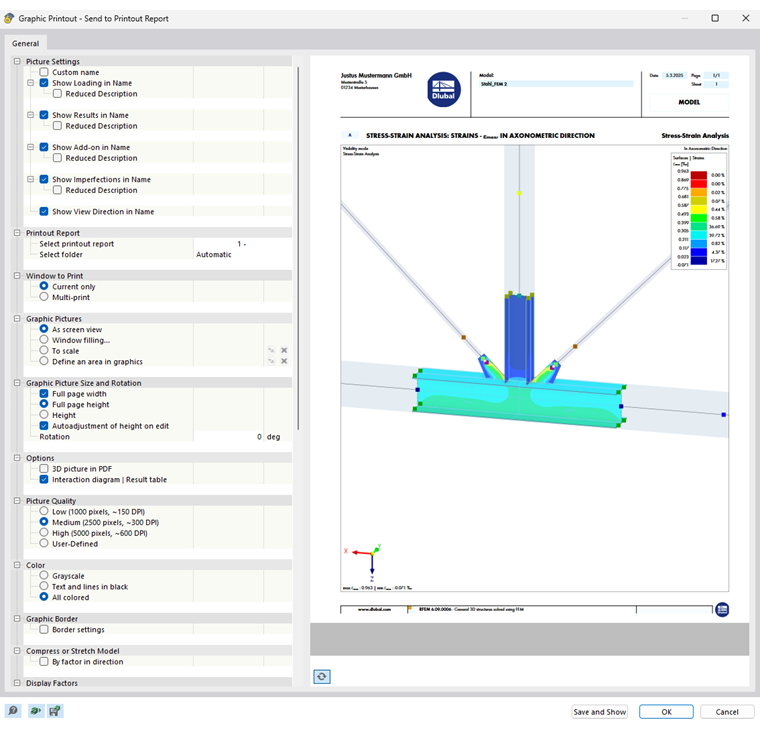

像往常一样，在“图形输出”对话框中进行图像的打印设置。

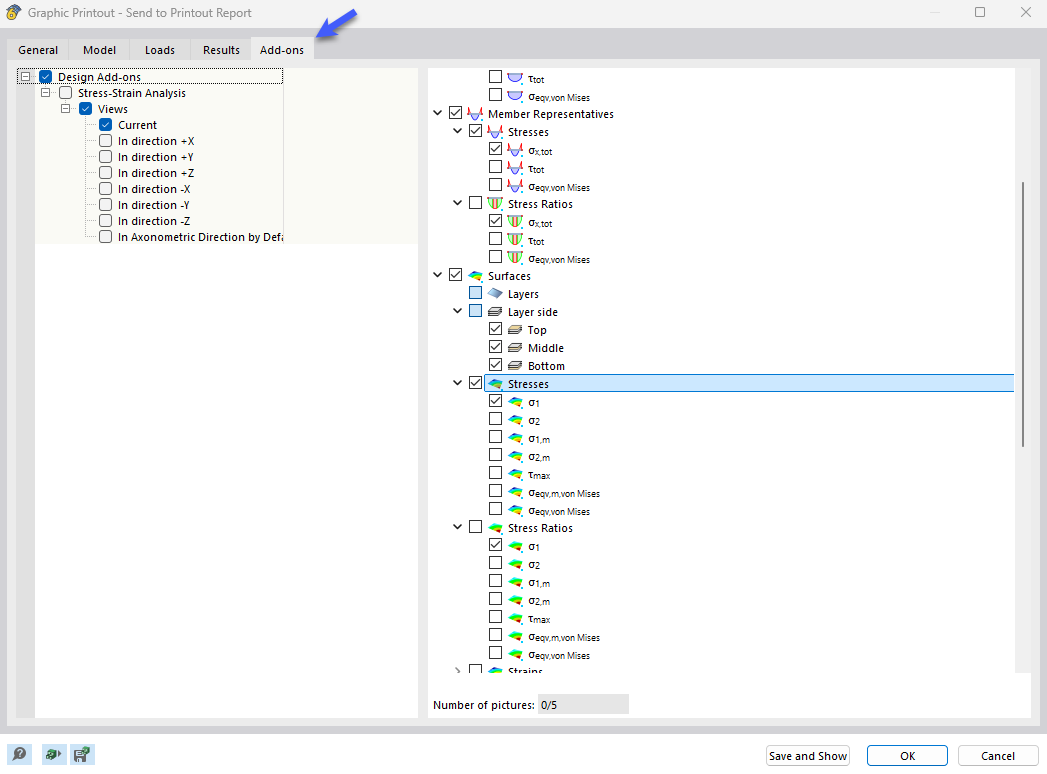

如果在“哪些窗口”类别中激活了“批量打印”选项，则可以在“模块”选项卡中进行打印多个窗口的设置，或者进行图形的批量打印（参见 RFEM 手册的 使用批量打印 章节）。然后，这些图形将被归类到计算书中的应力-应变分析结果中。
结果详细信息和结果曲线

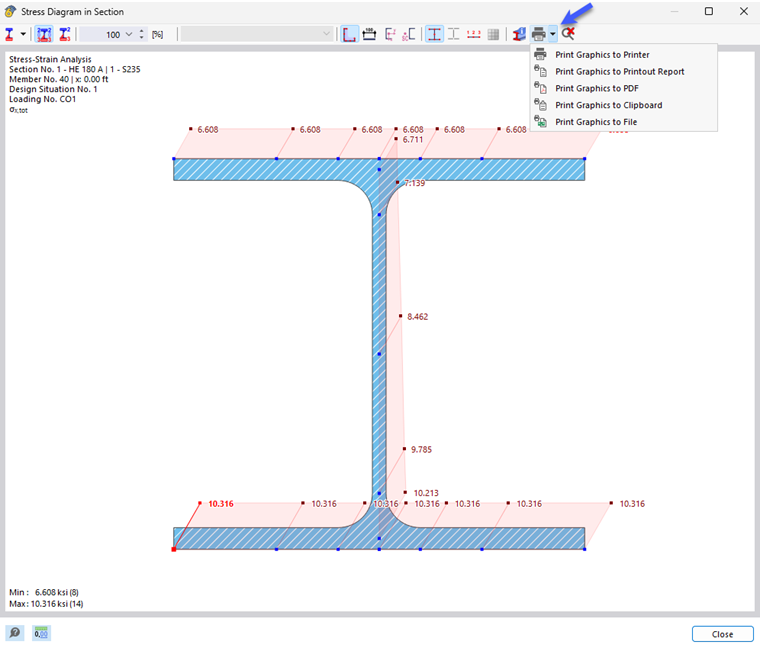

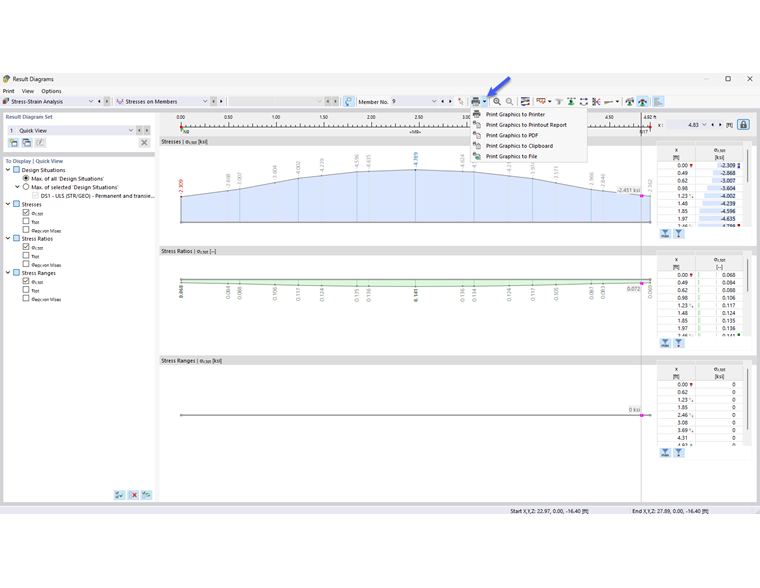

在用于 结果详细信息、截面中的应力分布、面点上的结果曲线 以及杆件或结果剖面的 结果曲线 的对话框中，也提供了用于打印图形的功能。
